9.3 Elektroanschluss Außenmodul
n Für den Elektroanschluss ist das rechte Ver-
kleidungsblech nach Lösen der Schrauben zu
entfernen.
1

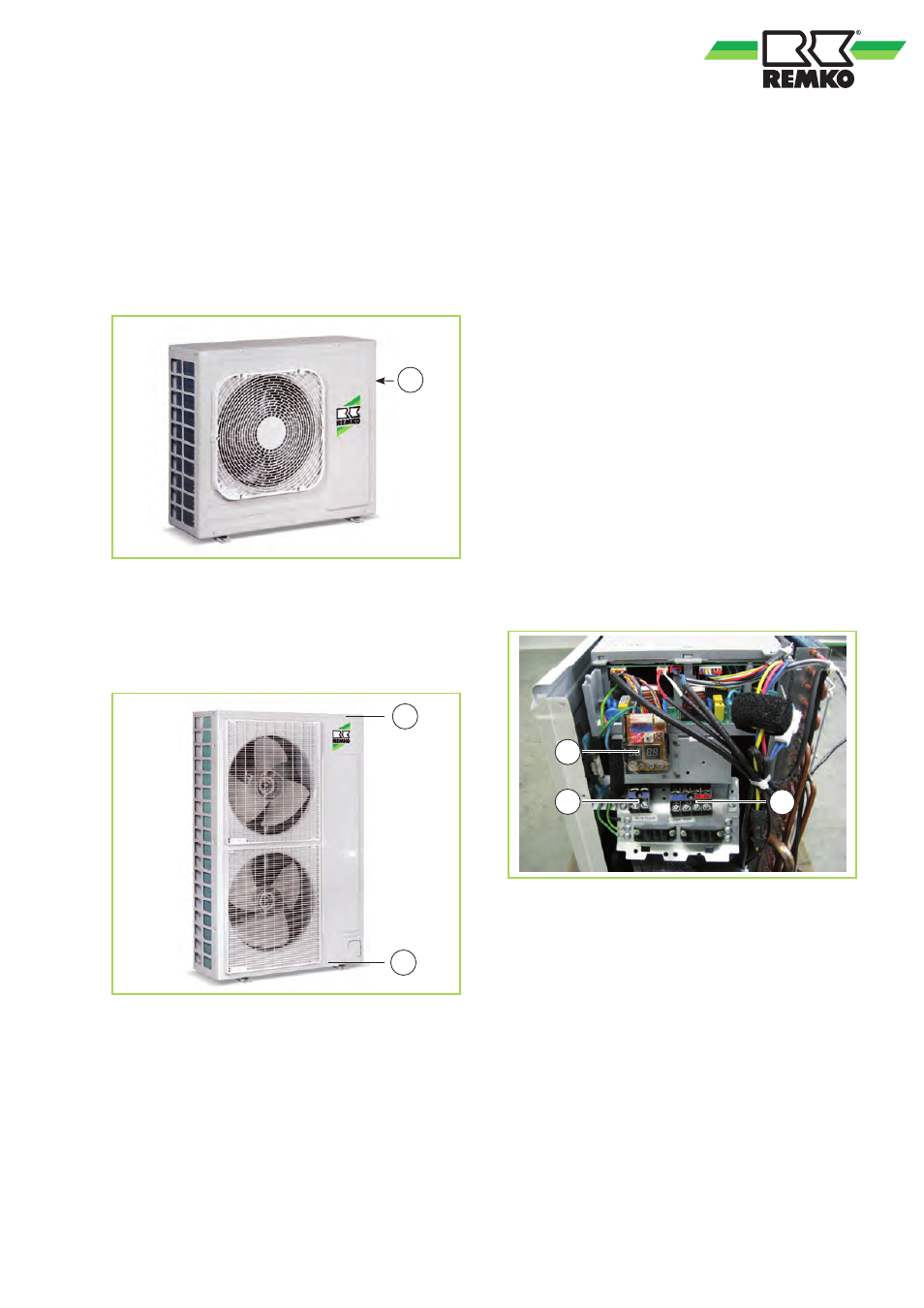

Abb. 57: Serie WKF/WKF-compact 85/120 - Ent-
fernen der Kunststoffabdeckung durch Lösen der
Schraube
1: Schraube
1
1
Abb. 58: Serie WKF/WKF-compact 180 - Entfernen
der Verkleidungsbleches durch Lösen der
Schrauben
1: Schraube
n Die elektrische Absicherung der Anlage erfolgt
gemäß den Angaben in den Technischen
Daten. Die erforderlichen Leiterquerschnitte
sind zu beachten!
n Alle Leitungen müssen unter Beachtung der
richtigen Polarität aufgelegt und zugentlastet
werden.
n Das Anschlussschema und die Schaltpläne
sind zu beachten.
n Die zweiadrige Steuerleitung muss auf den
Klemmen F1, F2 und der Erdungsklemme
angeschlossen werden.
n Es muss beim Anschluss der Steuerleitung auf
richtige Polarität geachtet werden.
n Wird das Außenmodul auf einem Dach mon-
tiert, muss es zusätzlich geerdet werden, auch
die tragende Konstruktion (Anschluss am Blitz-
ableiter oder Fundamenterder).
n Bei der Serie WKF/WKF-compact 180 ist es
darauf zu achten, dass nur die Klemmen
L1(R), L2(S), L3(T) und N angeschlossen
werden (siehe Abb. 61).
2 3
1
Abb. 59: Anschlussklemmen Außenmodul
WKF/WKF-compact 85
1: Anzeigedisplay
2: Netzanschluss 230V/1~ /50Hz
3: Steuerleitung F1/F2
