Montage
4.1
Systemaufbau
IB
AB
IM1
NAM
KA1
STL
KML
NIM
NZ1
VWW
GRL
VHZ
AM1
VEN
STL
KML
IM2
NIM
NZ2
KA2
VRH
NAM
AM2
VEN
KA1

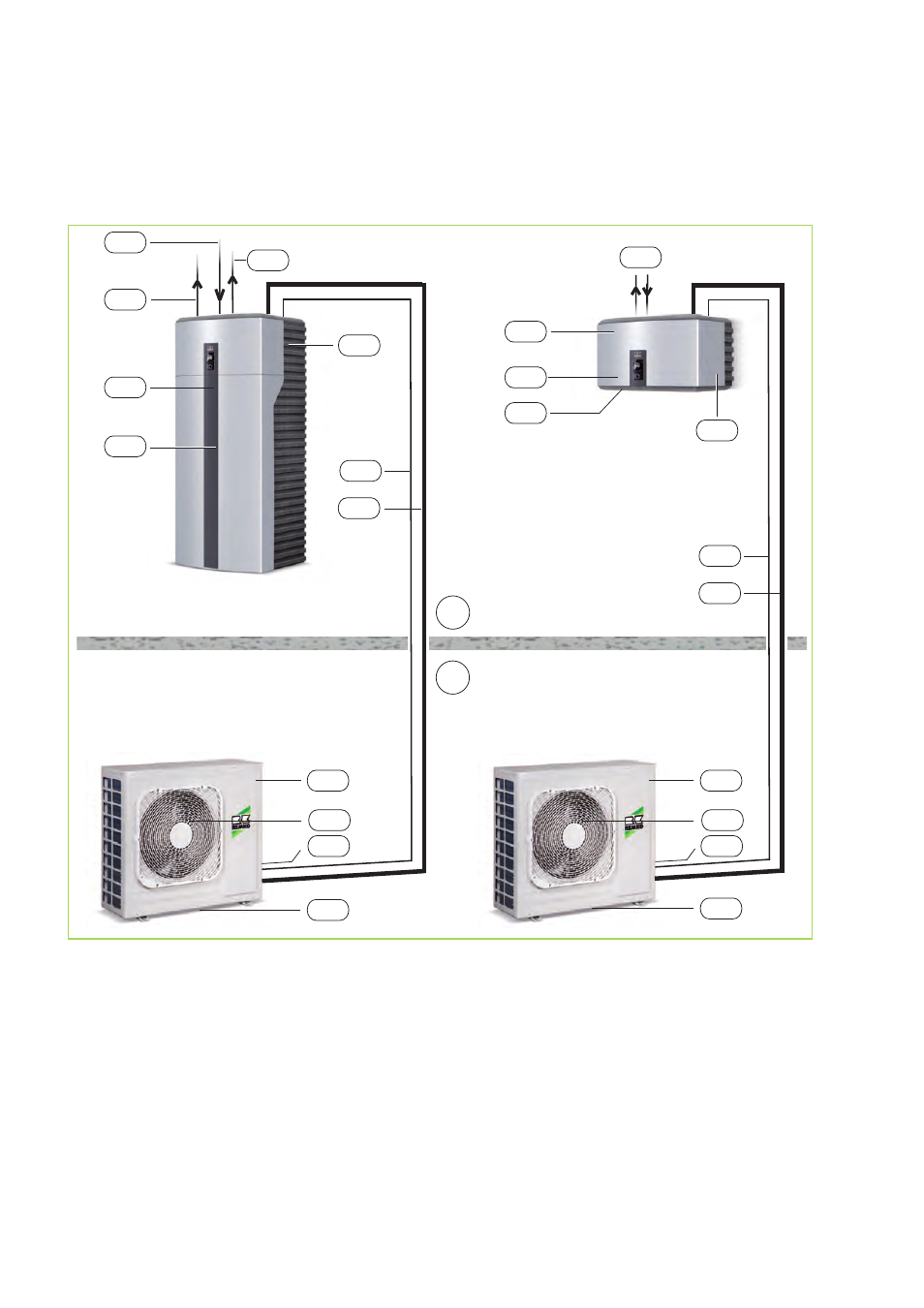

Abb. 36: Systemaufbau WKF/WKF-compact 85
AB:
Außenbereich
IB:
Innenbereich
AM1,2:
Außenmodul WKF-compact 85, WKF 85
IM1,2:
Innenmodul WKF-compact 85, WKF 85
GRL:
Gemeinsamer Rücklauf (DN 25)
KA1:
Kondensatablauf AM (muss frostsicher
ausgeführt werden!)
KA2:
Kondensatablauf IM
KML:
Kältemittelleitungen
3
/
8
" und
5
/
8
“
NAM:
Netzzuleitung AM = 230V / 1~ / 50Hz
16A (z.B. 3x1,5 mm
2
)
NIM:
Netzzuleitung IM = 230V / 1~ / 50Hz
16A (z.B. 3x1,5 mm
2
)
NZ1:
Netzzuleitung elektrische Zusatzheizung
(z.B. 5x2,5 mm
2
)
NZ2:
Netzzuleitung elektrische Zusatzheizung
(optional), (z.B. 5x2,5 mm
2
)
STL:
Steuerleitung (z.B. 2x1mm
2
)
VEN:
Ventilator
VHZ:
Vorlauf für Heizung (DN 25)
VRH:
Vor- und Rücklauf Heizwasser (DN 25)
VWW:
Vorlauf für Warmwasserspeicher (DN 25)
