HEIDENHAIN
SERVICEANLEITUNG TNC
B l a t t 8 2 . 2
Kundendienst

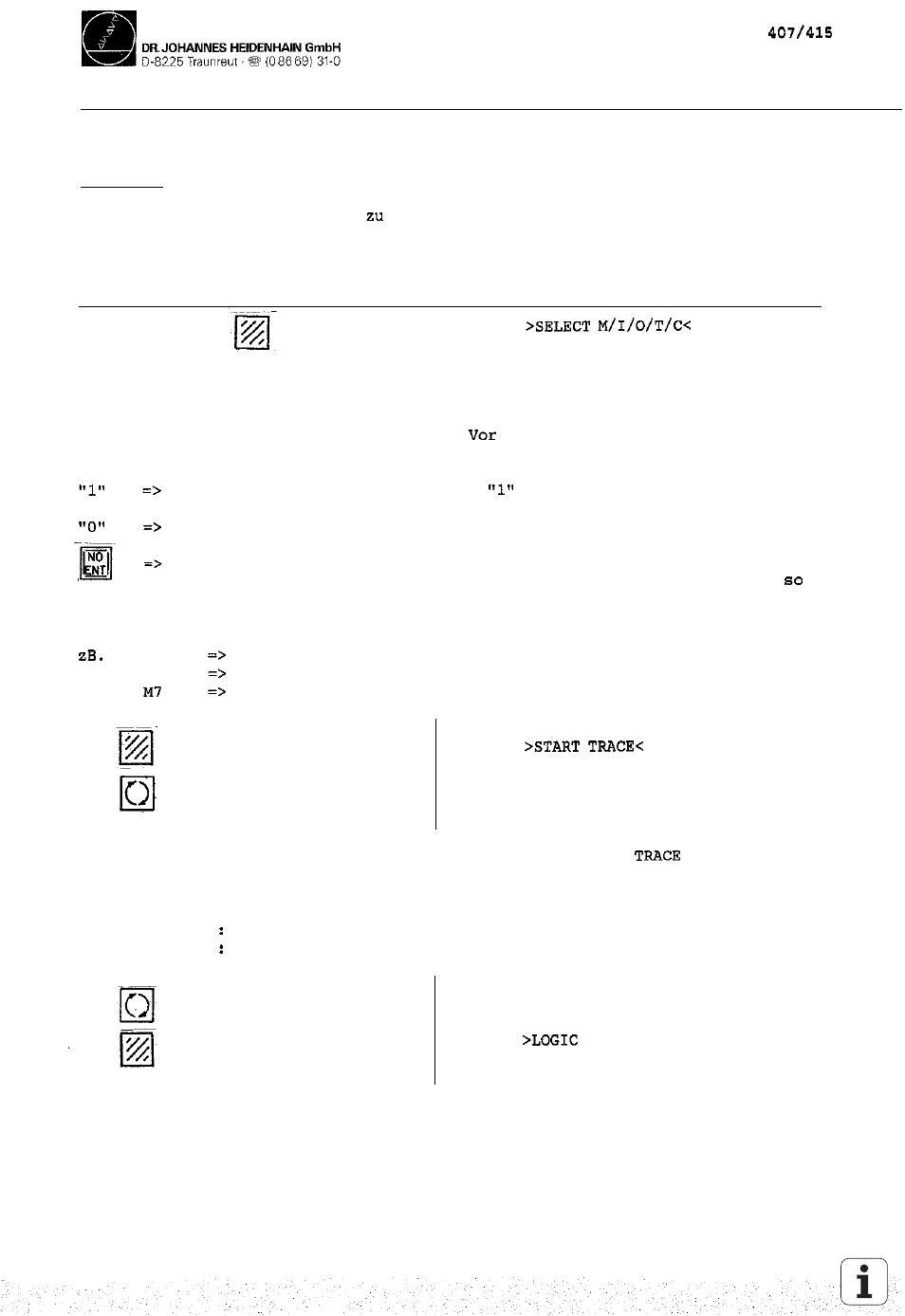

17.3.2 LOGIK-Diagramm
Funktion:
Die logischen Zustände von bis 16 Operanden (M, 1, 0, T, C) können auf den
Bildschirm gleichzeitig grafisch dargestellt werden. 1 024 PLC-Durchläufe können
aufgezeichnet werden.
Taste betätigen Funktion
Softkey
Es erscheint eine Tabelle in der die gewünschten Operanden ausgewählt werden
können. Die einzelnen Positionen in der Tabelle werden per Dialog abgefragt.
Falsche Eingaben können mit Taste DEL gelöscht werden. Für jeden Operanden kann
eine Trigger-Bedingung eingegeben werden. und nach einem Trigger-Ereignis
werden je 512 Zustände aufgezeichnet. Folgende Trigger-Bedingungen sind möglich:
Aufzeichnung wenn Operand logisch
(Triggerung auf positive Flanke)
Aufzeichnung wenn Operand logisch "0"
(Triggerung auf negative Flanke)
kein Trigger
Wird für keinen der Operanden eine Trigger-bedingung eingetragen,
werden die Zustände der Operanden fortlaufend aufgezeichnet und die
letzten 1 024 bleiben gespeichert.
0 15 1 Triggerung auf positive Flanke
1 06 0 Triggerung auf negativer Flanke
2 kein Trigger
Softkey
TNC in Betriebsart "Maschine"
(Taste auf Bildschirmeinheit)
Eine Aufzeichnung beginnt mit START TRACE und wird mit STOP oder mit
dem Eintreffen des Trigger-Ereignis6 beendet.
PCTR blinkt : Triggerbedingung noch nicht eingetroffen
PCTR statisch Triggerbedingung eingetroffen, Puffer wird vollgeschrieben
PCTR erloschen Puffer vollgeschrieben, LOGIK-Diagramm kann aufgerufen werden
Umschalten in den TRACE-Mode
Softkey DIAGRAM<
zum Aufruf des Logik-Diagrams
