HEDENHAIN
DR
Kundendienst
SERVICEANLEITUNG TNC
Blatt 14
Stand: 01.09.95
5. und
5.1 an den LOGIKEINHEITEN

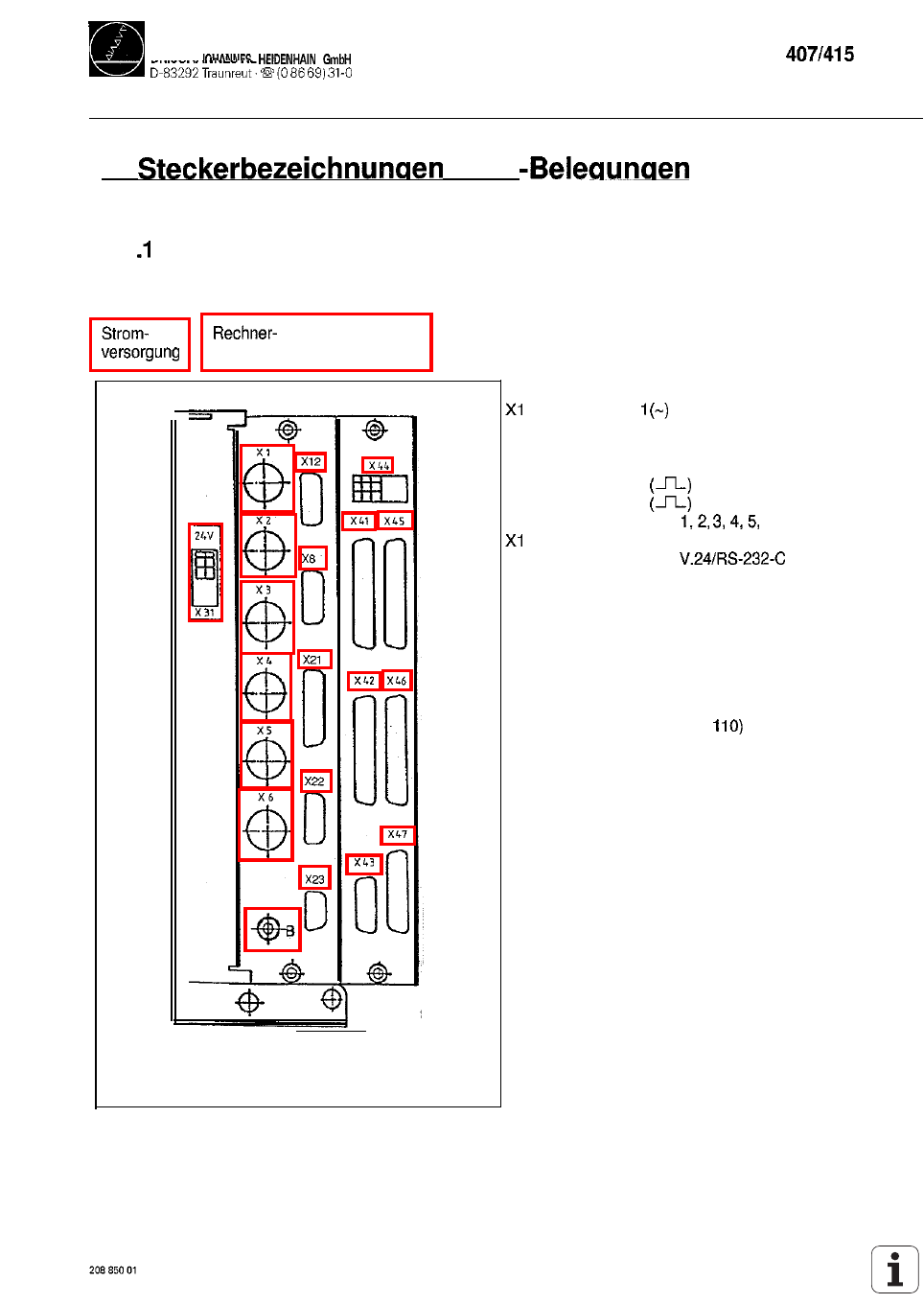

5.1 Steckerbezeichnung an der LE 407
Platine
PLC- und
Grafik-Platine
Rechner-Platine
= Meßsystem
X2 = Meßsystem 2 (-)
X3 = Meßsystem 3 (-)
X4 = Meßsystem 4 (-)
X5 = Meßsystem 5
X6 = Meßsystem 6
X8 = Sollwen-Ausgang
S
2 = Tastsystem
X21 = Datenschnittsteile
X22 = Datenschnittstelle RS-422
X23 = Handradschnittstelle (seriell)
B = Betriebserde
PLC-und Grafik-Platine
X41 = PLC-Ausgang
X42 = PLC-Eingang
X43 = Bildschirm-Einheit (BC
X44 = Stromversorgung 24 V für PLC
X45 = TNC-Bedienfeld (TE)
X46 = Maschinen-Bedienfeld
X47 = PLC-Leistungsplatine (PL) oder
PLC-Analog-PLatine (PA)
Stromversorgung
X31 = Stromversorgung 24V für LE
