SERVICEANLEITUNG
Blatt 101
Kundendienst
19.6.1 MOS-Schutz, Software, Datensicherung und
Kabelkennzeichnung (siehe Kapitel 19.1)

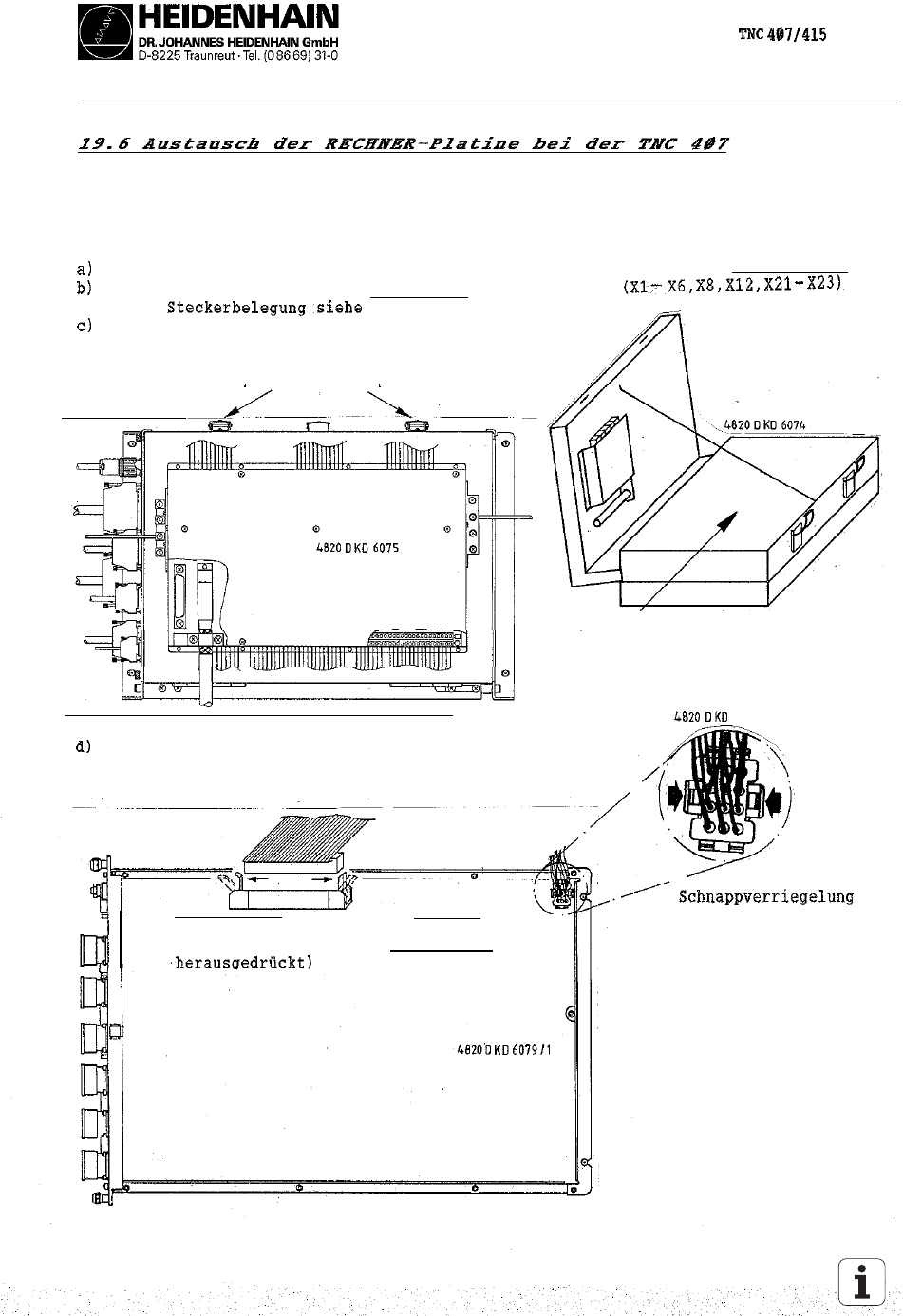

19.6.2 Ausbau der RECHNER-Platine
Hauptschalter an der Maschine ausschalten
Steck- und Klemmverbindungen an der RECHNER-Platine
lösen. Kapitel 5.
Klammern öffnen und LOGIKEINHEIT aufklappen
Klammern öffnen
Interne Steckverbindungen lösen
RECHNER-Platine TNC 407
Verriegelungshebel nach außen drücken
(Pfostenverbinder wird automatisch
603112
durch Drücken lösen
und dabei Stecker
herausziehen
