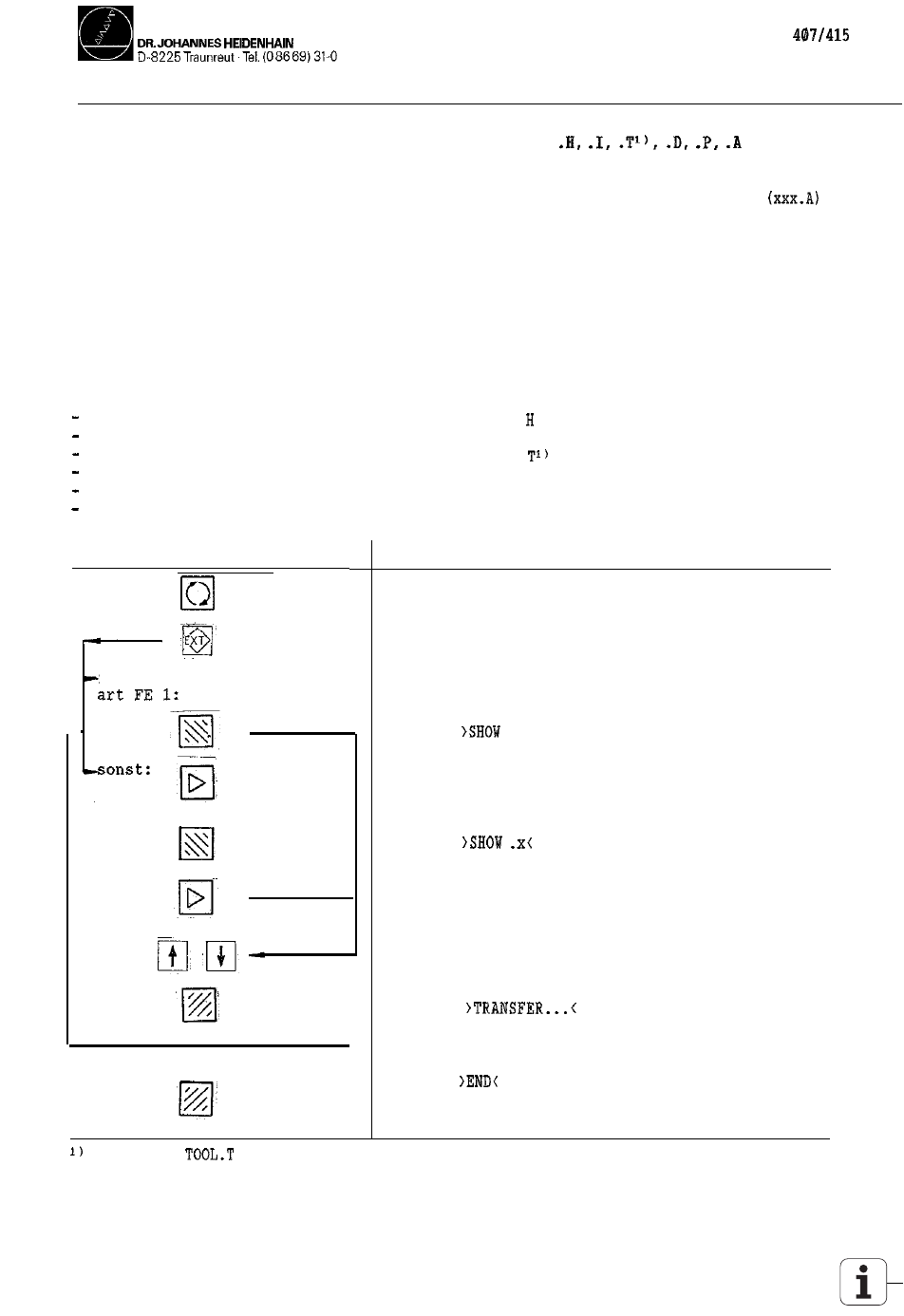

15.3.1 Ausgabe von Dateien mit den Erweiterungen auf
externen Datenträger
(in der Schnittstellen-Betriebsart FE 2 muß der Dateiname der ASCII-Datei
notiert werden, da das Directory des externen Datenspeichers von der TNC nicht ange-
zeigt werden kann.)
Um das Auffinden und Anwählen der Programme und Tabellen zu erleichtern gibt es in
der TNC verschiedene Datei-Typen.
Die verschiedenen Datei-Typen werden durch den Datei-Namen und zusätzlich durch
eine Datei-Erweiterung unterschieden.
In der TNC sind folgende sechs verschiedene Datei-Typen über Softkeys anwählbar.
HEIDENHAIN-Dialog-Programme mit <Datei-Name>.
DIN/ISO-Programme mit <Datei-Name>. 1
Werkzeugtabellen mit <Datei-Name>.
Nullpunkttabellen mit <Datei-Name>. D
Paletten-Tabellen mit <Datei-Name>. P
Test-Dateien (ASCII-Dateien) mit <Datei-Name>. A
Taste betätigen
in Schnittstellen-Betriebs-
Funktion
TNC in Betriebsart PROGRAMM-EDITIEREN
(Taste auf BILDSCHIRM-EINHEIT)
Datenübertragungsmenü aktivieren
Softkey ALL< zur Anzeige aller Datei-Typen
mit Pfeiltaste an der BILDSCHIRM-EINHEIT
Softkey-Leiste zur Anzeige der Datei-Typen
umschalten
Softkey für gewünschten Datei-Typ
mit Pfeiltaste an der BILDSCHIRM-EINHEIT
Softkey-Leiste ins Datenübertragungsmenü
zurückschalten
eventuell
mit Pfeiltasten Datei auswählen
Softkey für Datenübertragung
eventuell weitere Dateien ausgegeben
Softkey für Ende Datenübertragungsmenü
TNC in Betriebsart PROGRAMM EDITIEREN
Die Datei wird von der TNC automatisch als Werkzeugtabelle generiert und
zur Bearbeitung eines Werkstückes angewählt. Diese Datei kann nicht editiert,
ausgelesen oder eingelesen werden.
