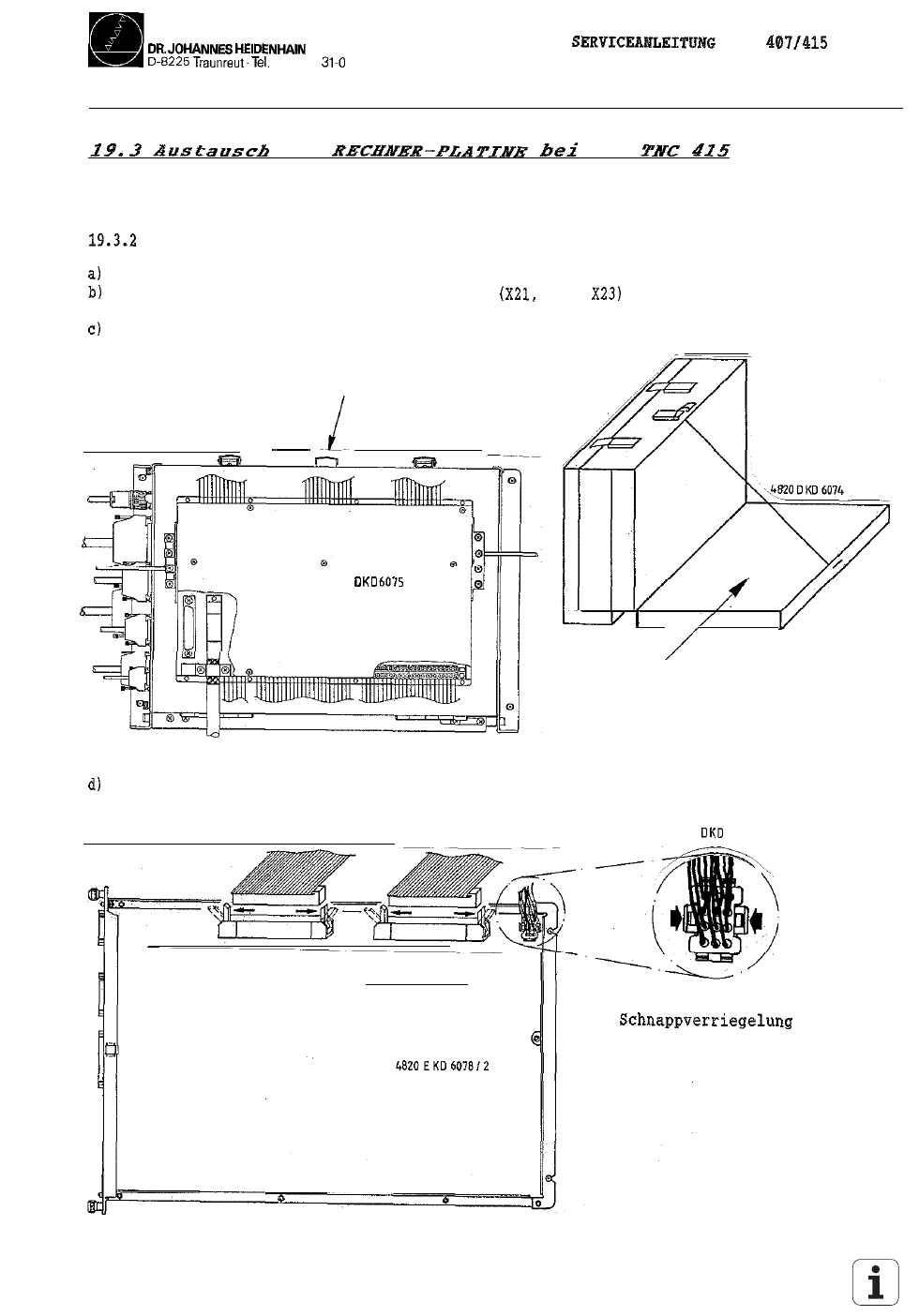

19.3.1 ROS-Schutz, Software, Datensicherung und
Kabelkennzeichnung (siehe Kapitel 19.1)
Ausbau der RECHNER-Platine
Hauptschalter an der Maschine ausschalten
Steckverbindungen an der RECHNER-Platine X22, lösen.
Steckerbelegung siehe Kapitel 5
Klammer öffnen und LOGIKEINHEIT aufklappen
Klammer öffnen
4820
Interne Steckverbindungen lösen
Verriegelungshebel nach außen drücken
(Pfostenverbinder wird automatisch
herausgedrückt)
RECHNER-Platine TNC 415
4820 6031, 2
durch Drücken lösen und
dabei Stecker herausziehen
