SERVICEANLEITUNG TNC
Blatt 55
Kundendienst

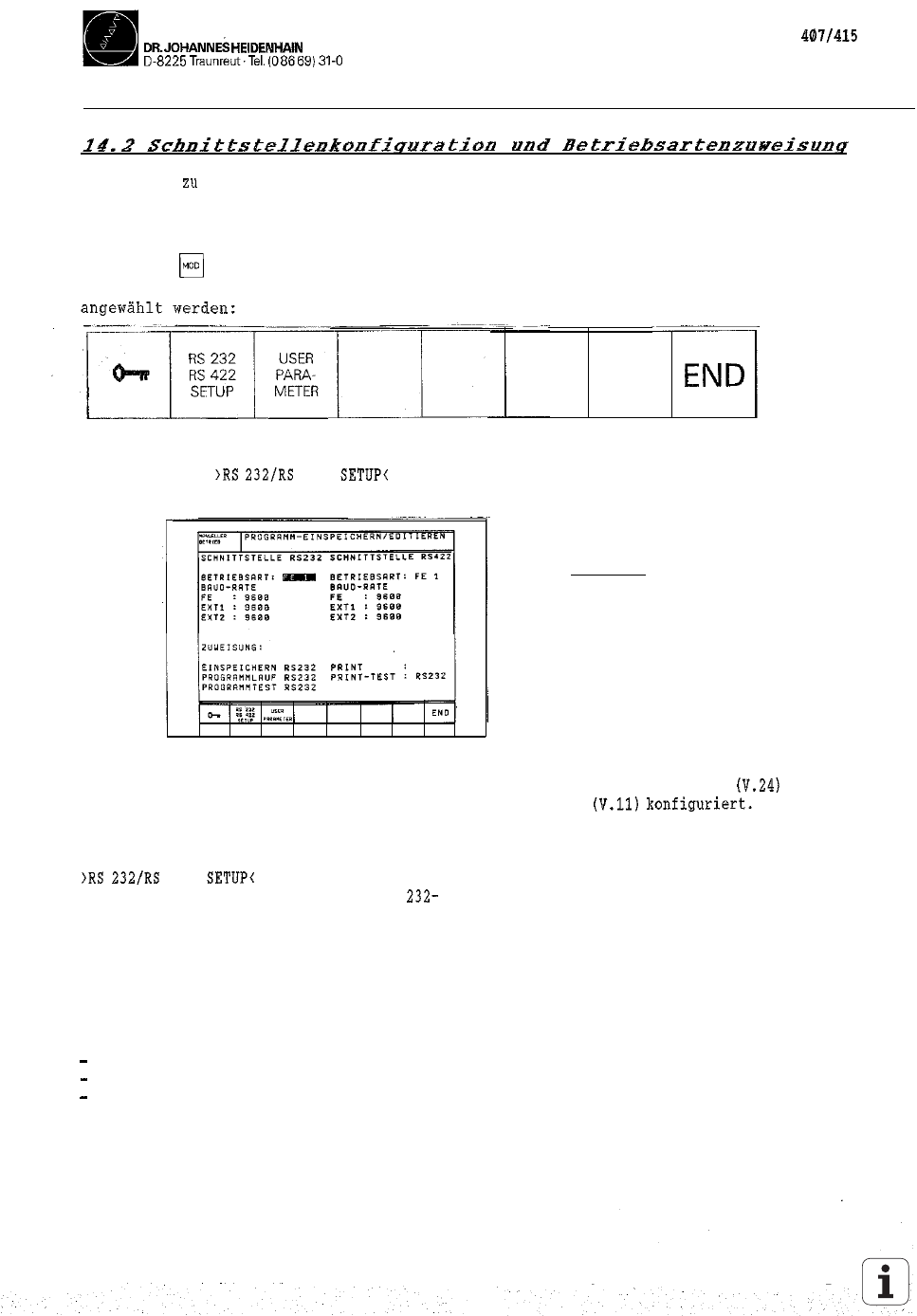

Zusätzlich den Hauptbetriebsarten gibt es bei der TNC Zusatzbetriebsarten oder
sogenannte MOD-Funktionen. Sie ermöglichen zusätzliche Anzeigen und Einstellungen.
In den Betriebsarten PROGRAMM-EDITIEREN und PROGRAMM-TEST können nach Betätigung
der Taste folgende Funktionen mit den Softkey-Tasten an der BILDSCHIRM-EINHEIT
Die MOD-Funktion für die Einstellungen der Daten-Schnittstellen wird mit der
Softkey-Taste 422 angewählt und auf der BILDSCHIRM-EINHEIT
angezeigt:
Hinweis:
Mit dem Maschinenparameter 5000
können einzelne Schnittstellen
gesperrt werden.
Bei Eingabe von 0 ist keine
Schnittstelle gesperrt.
Auf der linken Bildschirmhälfte wird die Daten-Schnittstelle RS-232-C
und auf der rechten die Daten-Schnittstelle RS-422-C
Im linken unteren Teil des Bildschirms können den Betriebsarten PROGRAMM
EINSPEICHERN, PROGRAMMLAUF und PROGRAMM-TEST entweder die RS 232 oder die
RS 422 Daten-Schnittstelle zugewiesen werden. (Wird die MOD-Funktion
422 im PLC- oder Maschinenparameter-Editor aufgerufen,
so kann dem Editor entweder die RS oder die RS 422-Schnittstelle
zugewiesen werden).
Im rechten unteren Teil wird über PRINT bzw. PRITN-TEST festgelegt ob Ausgaben
mit FN 15 und die beim Digitalisieren erfaßten Positionen über eine der beiden
Schnittstellen oder ob die Ausgabe in eine Datei im Speicher der Steuerung
erfolgen soll.
Dabei bedeutet:
RS 232: Daten
RS 422: Daten
FILE:
Daten
werden über die Datenschnittstelle RS 232 ausgegeben.
werden über die Datenschnittstelle RS 422 ausgegeben.
werden in der TNC abgelegt.
