Seite 59
D-8225
SERVICEANLEITUNG
Blatt
50
Kundendienst
11.3.1 Elektrische
Überprüfung
eines Meßsystems
Um eine genaue Aussage über die elektrische Funktion eines Meßsystems machen
zu können, muß dieses mit einem Phasenwinkel-Meßgerät
Oszilloskop,
sowie mit einem Feinschlußtester durchgemessen werden (siehe Betriebsanleitung
Meßsystem-Diagnose-Set).
Ist kein Phasenwinkel-Meßgerät vorhanden, so kann mit einem Ohmmeter der
elektrische Zustand vom Kabel, der Lampe und der Fotoelemente eines Meßsystems
überprüft werden. Dabei müssen folgende Messungen am Meßsystemstecker
durchgeführt werden:
Meßsystem-Steckergehäuse gegen Maschinengehäuse 1 (Außenabschirmung)
gegen Pin 9 (Innenschirm Außenschirm) R =
Meßsystem-Steckergehäuse gegen Pin 1 bis 8 (Außenschirm’- Signalleitungen) R =
Pin 9 gegen Pin 1 bis Pin 8 (Innenschirm Signalleitungen) R =
Pin 1 gegen Pin 2
Pin 2 gegen Pin 1
Pin 5 gegen Pin 6
Pin 6 gegen Pin 5
Pin 1 gegen Pin 8
Pin 8 gegen Pin 7 RI
(Ohmmeter umpolen)
(Ohmmeter umpolen)
(Ohmmeter umpolen)
Die
sollten
annähernd gleich sein
Pin 3 gegen Pin
(ca. 5 30
Bei Meßsystemen mit verstellbarer Referenzmarke werden je nach Art der Aktivierung
andere Werte oder kein Widerstand gemessen.
Eine Überprüfung des Meßsystems Pin 3 gegen Pin 4 kann nur bei Meßsystemen
mit Lampe als Beleuchtungseinheit durchgeführt werden.
Bei Meßsystemen mit Verstärkerstufe kann die Beleuchtungseinheit überhaupt nicht
getestet werden.
Bei Meßsystemen mit Infrarot-Diode kann eine Diodenstrecke zwischen Pin 3
und Pin 4
gemessen werden.

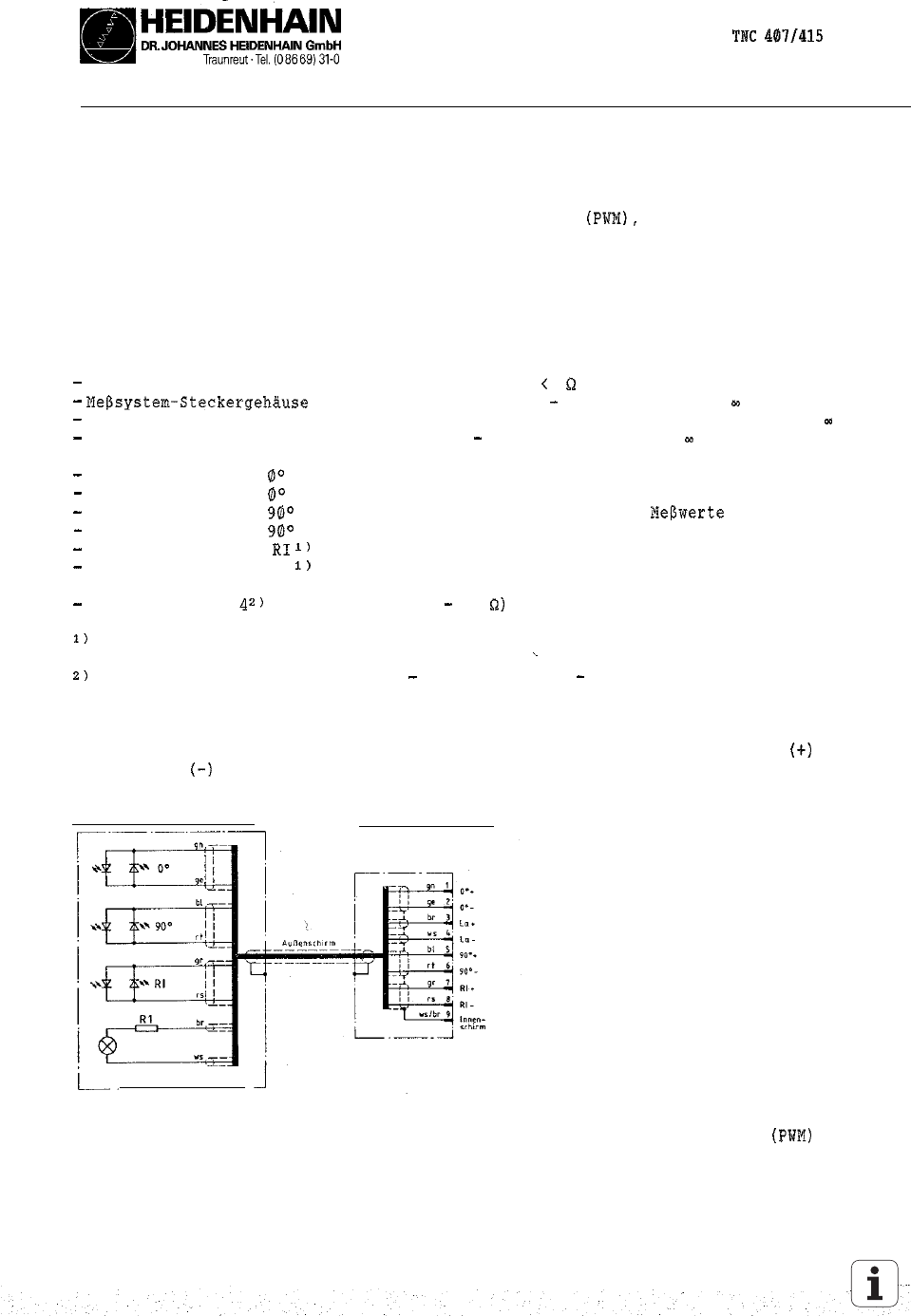

Prinzipschaltbild Meßsystem mit Sinussignal
Meßsysteme mit Rechtecksignalen können nur mit einem Phasenwinkel-Meßgerät
überprüft werden.
