SMA Off-Grid Systems - Handbuch (Seite 13)

SMA Solar Technology AG 3 Hinweise zu Inselnetzsysteme und Systembeschreibung
Installation - Schnelleinstieg Off-Grid-IS-de-30 13
In einem 1-phasigen Single-Cluster-System sind bis zu 3 Wechselrichter Sunny Island an 1 Batterie zu einem Cluster
verschaltet. Auf der AC-Seite sind die Wechselrichter Sunny Island an derselben Phase angeschlossen. Wenn die
Gerätetypen innerhalb des Clusters unterschiedlich sind, muss der Master ein SI8.0H-11 sein.
3.2.3 Single-Cluster-System 3-phasig

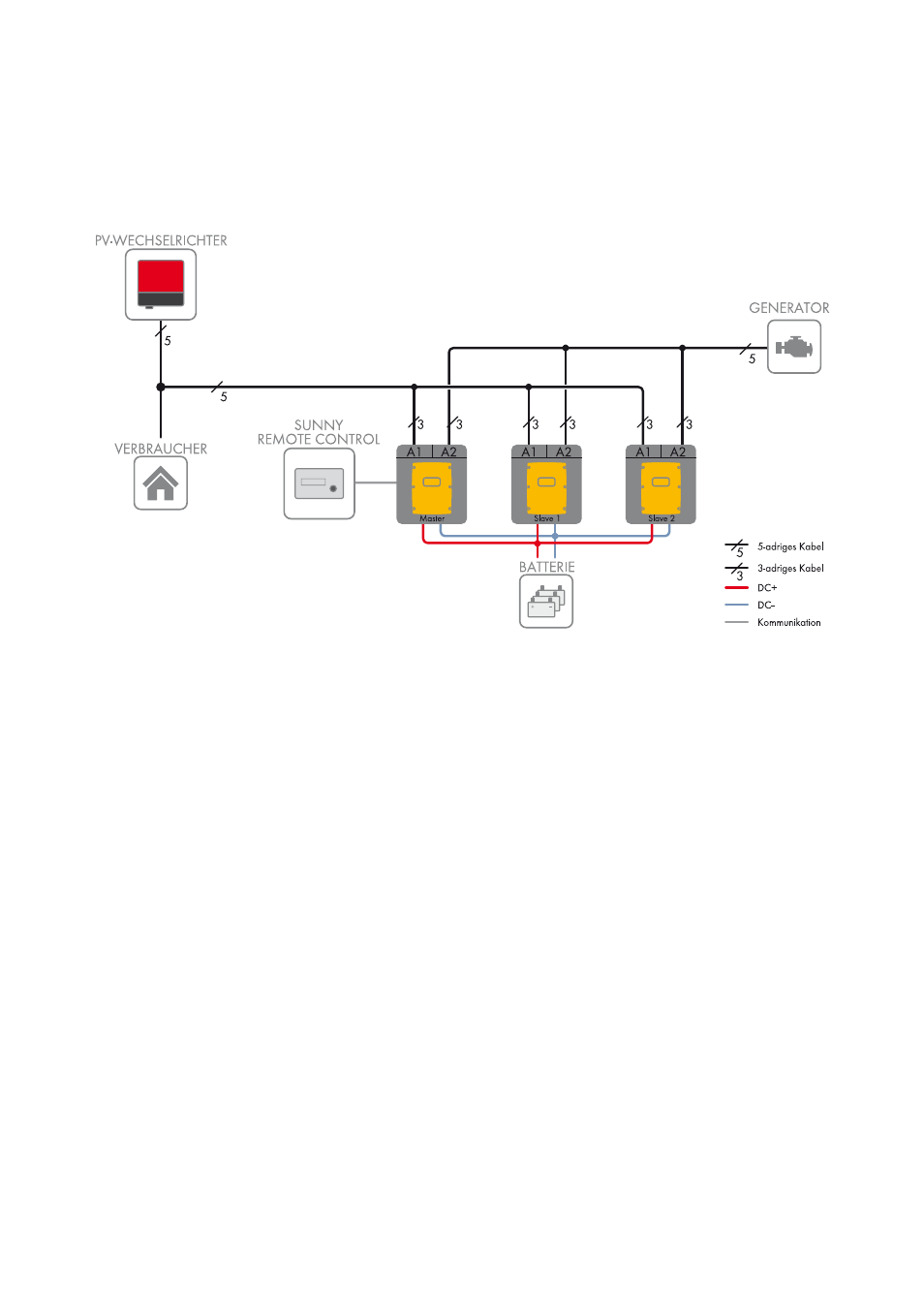

Abbildung 3: Blockschaltbild
In einem 3-phasigen Single-Cluster-System sind 3 Wechselrichter Sunny Island an 1 Batterie zu einem Cluster verschaltet.
Auf der AC-Seite sind die Wechselrichter Sunny Island an 3 unterschiedliche Phasen angeschlossen. Ein Cluster
bestehend aus unterschiedlichen Gerätetypen wird ausschließlich von SI6.0H-11 und SI8.0H-11 unterstützt. Wenn die
Gerätetypen innerhalb des Clusters unterschiedlich sind, muss der Master ein SI8.0H-11 sein (siehe Kapitel 3.3
„Hinweise zu Inselnetzsysteme“, Seite 15).
