3 Hinweise zu Inselnetzsysteme und Systembeschreibung SMA Solar Technology AG
14 Off-Grid-IS-de-30 Installation - Schnelleinstieg
3.2.4 Multicluster-System

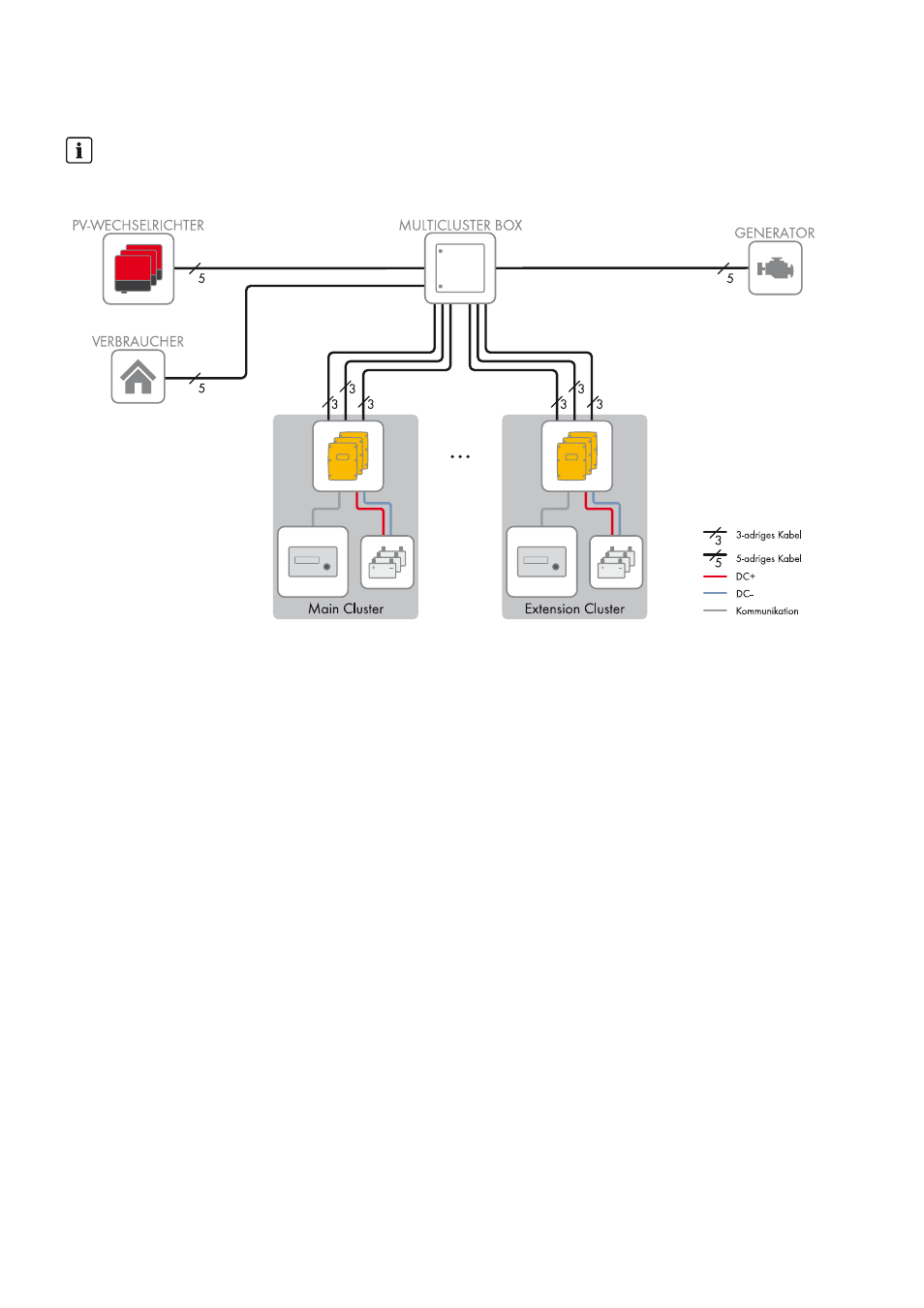

Abbildung 4: Blockschaltbild
Multicluster-Systeme bestehen aus mehreren 3-phasigen Clustern. Die einzelnen Cluster müssen an eine Multicluster Box
angeschlossen werden. Die Multicluster Box ist der AC-Hauptverteiler in einem Multicluster-System. Wenn die
Gerätetypen innerhalb des Clusters unterschiedlich sind, muss der Master ein SI8.0H-11 sein.
Notwendige Gerätetypen für Multicluster-Systeme
In Multicluster-Systemen müssen die Sunny Island vom Gerätetyp SI6.0H-11 oder SI8.0H-11 sein.
