5.3.2 Anschluss der Slaves

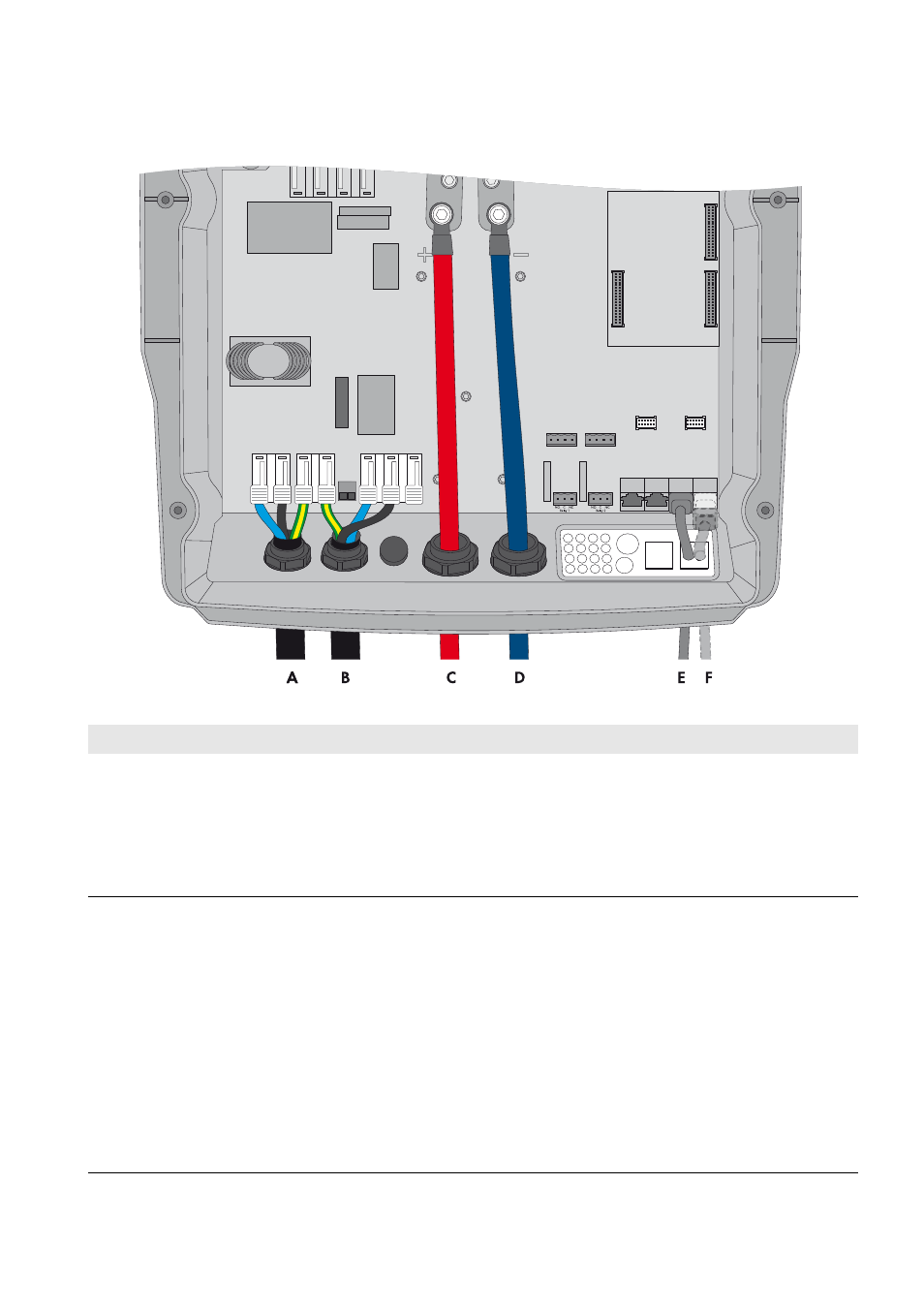

Abbildung 11: Anschluss der Slaves im Single-Cluster-System
Position Bezeichnung Beschreibung / Hinweis
A AC-Leistungskabel des
Inselnetzes
Sunny Island: Anschluss an AC1 Loads/SunnyBoys Klemmen L, N und PE
Inselnetz: Slave 1 an den Außenleiter L2 anschließen, Slave 2 an den
Außenleiter L3 anschließen.
Bei einem 1-phasigen System müssen Kabellänge und Leiterquerschnitt an
jedem Sunny Island gleich ausgelegt sein.
Leiterquerschnitt: maximal 16 mm²
B AC-Leistungskabel des
Generators
Sunny Island: Anschluss des Generators an AC2 Gen/Grid Klemmen L, N
und PE
Generator: Slave 1 an den Außenleiter L2 anschließen, Slave 2 an den
Außenleiter L3 anschließen.
Leiterquerschnitt: maximal 16 mm²
Bei einem 1-phasigen System müssen Kabellänge und Leiterquerschnitt an
jedem Sunny Island gleich ausgelegt sein.
Der Sunny Island muss über einen Schutzleiter am Anschluss AC1 oder AC2
mit dem Erdpotenzial verbunden sein. Der Leiterquerschnitt des Schutzleiters
muss 10 mm² oder größer sein. Wenn der Leiterquerschnitt kleiner ist, muss
ein zusätzlicher Schutzleiter am Gehäuse mit dem Leiterquerschnitt des
AC-Leistungskabels den Sunny Island mit dem Erdpotenzial verbinden.
