SMA Solar Technology AG 5 Single-Cluster-System
Installation - Schnelleinstieg Off-Grid-IS-de-30 27
5.3 Anschluss des Wechselrichters Sunny Island
5.3.1 Anschluss des Masters

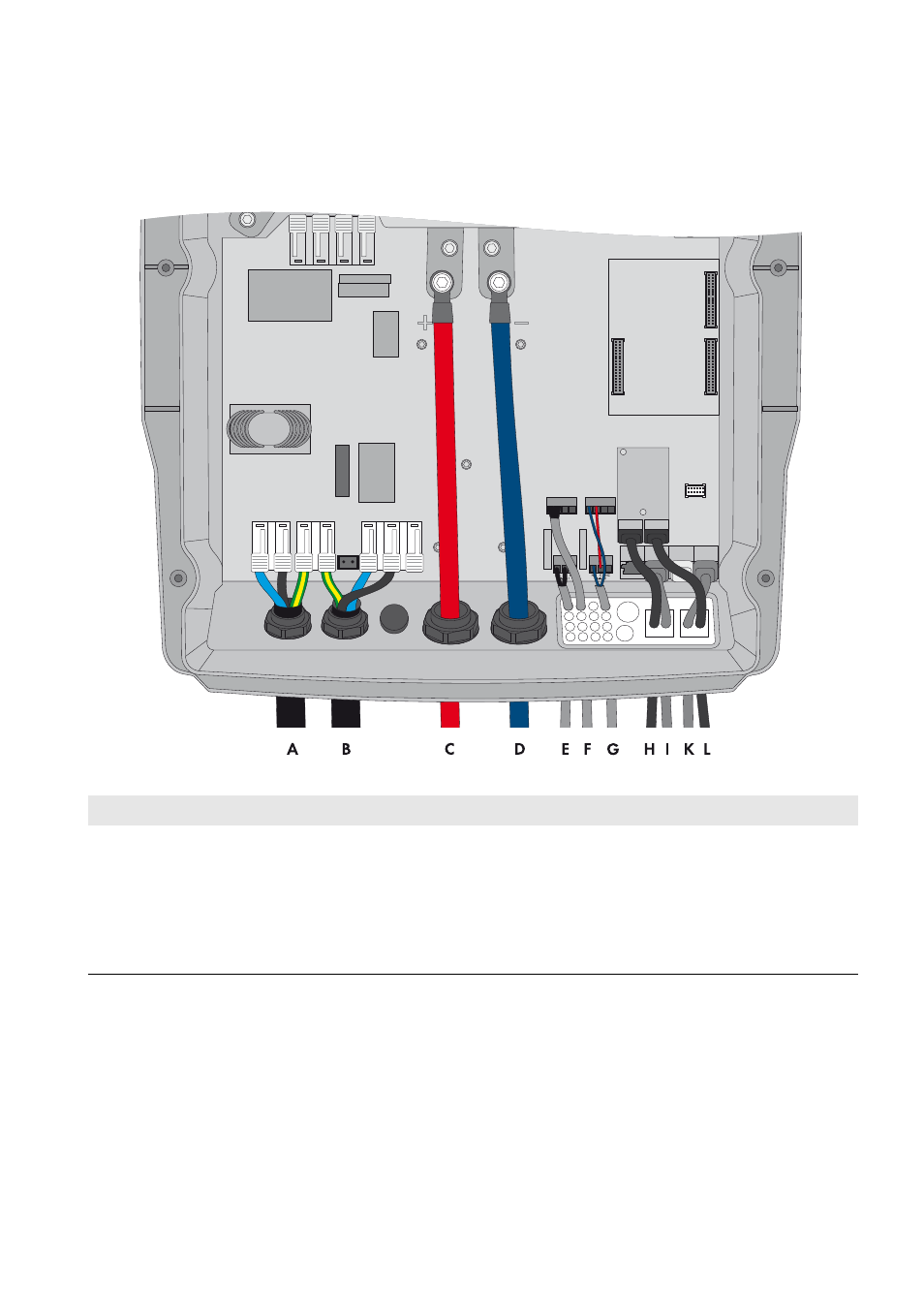

Abbildung 10: Anschluss des Masters im Single-Cluster-System
Position Bezeichnung Beschreibung / Hinweis
A AC-Leistungskabel des
Inselnetzes
Sunny Island: Anschluss an AC1 Loads/SunnyBoys Klemmen L, N und
PE
Inselnetz: Master an den Außenleiter L1 anschließen.
Bei einem 1-phasigen System müssen Kabellänge und Leiterquerschnitt an
jedem Sunny Island gleich ausgelegt sein.
Leiterquerschnitt: maximal 16 mm²
