Seite 30
5 Single-Cluster-System
SMA Solar Technology AG
30
Off-Grid-IS-de-30
Installation - Schnelleinstieg
5.4 Anschluss RS485 an Sunny WebBox

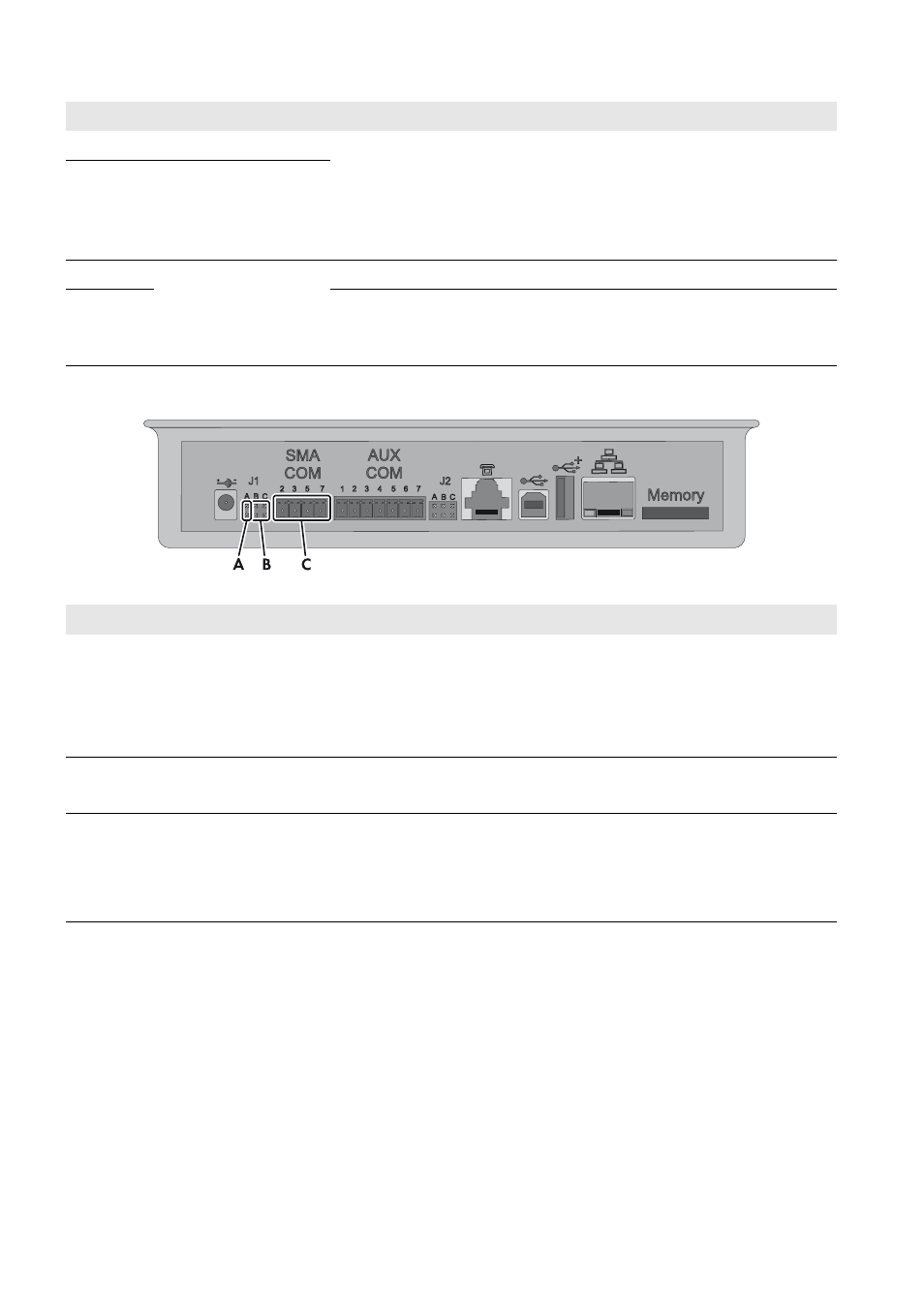

Abbildung 12: Anschluss des RS485-Kommunikationsbusses an die Sunny WebBox
C
Kabel DC +
Anschluss der Batterie
Bei einem 1-phasigen System müssen Kabellänge und Leiterquerschnitt an
jedem Sunny Island gleich ausgelegt sein.
Leiterquerschnitt: 50 mm² … 95 mm²
Kabeldurchmesser: 14 mm … 25 mm
D
Kabel DC −
E
Datenkabel für die
interne Kommunikation
im Cluster
Sunny Island: Anschluss ComSync In
F
Sunny Island: Anschluss ComSync Out
Am Slave 2 entweder das Datenkabel des Ladereglers Sunny Island Charger
anschließen oder Abschlusswiderstand in Anschluss stecken.
Position
Bezeichnung
Beschreibung / Hinweis
A
Jumper J1A
Abschlusswiderstand
Wenn die Sunny WebBox am Ende des Kommunikationsbusses installiert ist,
Jumper gesteckt lassen.
Wenn die Sunny WebBox zwischen Teilnehmern des Kommunikationsbusses
installiert ist, Jumper entfernen.
B
Jumper J1B und J1C
Signalvorspannung
Sicherstellen, dass beide Jumper gesteckt sind.
C
SMACOM
Anschluss RS485
2: Signal Data+ (A), Farbcodierung der Ader: Grün mit weißen Streifen
5: Signal GND, Farbcodierung der Ader: Orange mit weißen Streifen
7: Signal Data − (B), Farbcodierung der Ader: Weiß mit grünen Streifen
Position
Bezeichnung
Beschreibung / Hinweis
