SMA Solar Technology AG 6 Multicluster-System
Installation - Schnelleinstieg Off-Grid-IS-de-30 35
6 Multicluster-System
6.1 Verschaltungsübersicht und Anschluss der Wechselrichter Sunny Island
Eine Verschaltungsübersicht finden Sie in der Dokumentation der Multicluster Box.
6.2 Grundkonfiguration durchführen
Voraussetzungen:
☐ Inselnetzsystem muss entsprechend der Verschaltung installiert sein (siehe Dokumentation der Multicluster Box).
☐ In der Multicluster Box müssen alle Leitungsschutzschalter der Sunny Island offen sein. Dadurch sind die
Sunny Island mit keiner AC-Quelle verbunden.
☐ Sunny Remote Control muss am Master eines jeden Clusters angeschlossen sein. Dadurch wird bei der
Grundkonfiguration festgelegt, welcher Sunny Island der Master ist.
Vorgehen:
Notwendige Gerätetypen für Multicluster-Systeme
In Multicluster-Systemen müssen die Wechselrichter Sunny Island vom Gerätetyp SI6.0H-11 oder SI8.0H-11 sein.
"$)56/(
Beschädigung der Batterie durch falsche Einstellungen
Die Parameter für die Batterie beeinflussen das Ladeverhalten des Wechselrichters Sunny Island. Die Batterie kann
durch falsche Einstellungen der Parameter für Batterietyp, Nennspannung der Batterie und Batteriekapazität
beschädigt werden.
• Sicherstellen, dass Sie während der Grundkonfiguration die vom Batteriehersteller empfohlenen Werte für die
Batterie einstellen (technische Daten der Batterie siehe Dokumentation des Batterieherstellers).
• Bei der Grundkonfiguration die Batteriekapazität für eine 10-stündige elektrische Entladung (C10) einstellen.
Dazu gibt der Hersteller der Batterie die Batteriekapazität in Abhängigkeit von der Entladezeit an.
Verdrahtung prüfen (siehe Installationsanleitung des
Wechselrichters Sunny Island)
Außer der BatFuse alle Komponenten verschließen.
Dadurch sind alle spannungsführenden Teile gegen Berührung geschützt.

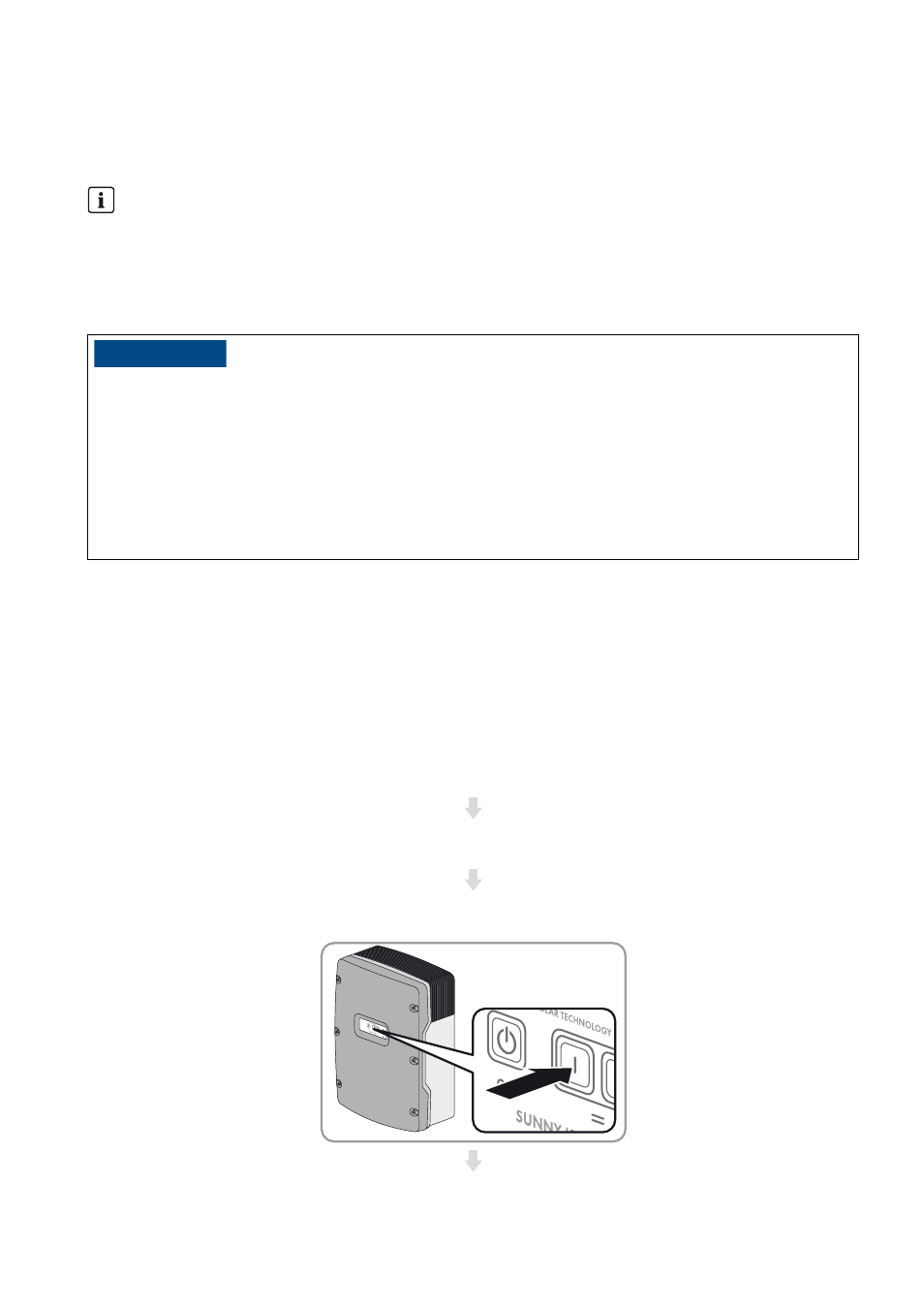

BatFuse schließen und an jedem Master Einschalt-Taste drücken und
gedrückt halten, bis ein Signalton ertönt.
