SMA Off-Grid Systems - Handbuch (Seite 20)

4 Single-System SMA Solar Technology AG
20 Off-Grid-IS-de-30 Installation - Schnelleinstieg
4.3 Anschluss RS485 an Sunny WebBox
Abbildung 7: Anschluss des RS485-Kommunikationsbusses an die Sunny WebBox
F Messkabel des
Batterietemperatursensors
Sunny Island: Anschluss BatTmp
Nur bei Bleibatterien müssen Sie einen Batterietemperatursensor
anschließen.
Der Batterietemperatursensor muss in der Mitte des Batterieverbandes, im
oberen Drittel der Batteriezelle montiert sein.
G Steuerkabel Lastabwurf Sunny Island: Das Steuerkabel an Anschlüsse Relay2 NO und
BatVtgOut − anschließen.
Innerhalb des Wechselrichters Sunny Island die Anschlüsse Relay2 C
und BatVtgOut+ verbinden.
Leiterquerschnitt: 0,2 mm² … 2,5 mm²
H RS485-Kommunikationsbus Sunny Island: An SI-COMSMA.BGx Anschluss ComSmaOut
Verbindung zu weiteren Teilnehmern, z. B. PV-Wechselrichter
Am letzten Busteilnehmer muss ein Abschlusswiderstand den
RS485-Kommunikationsbus abschließen.
I Datenkabel zum Display
Sunny Remote Control
Sunny Island: Anschluss Display
K Datenkabel zum
Sunny Island Charger
Sunny Island: Anschluss ComSync In
Nur bei Lithium-Ionen-Batterien müssen Sie ein zusätzliches Datenkabel
vom Anschluss ComSync Out an die Batterie anschließen. Der
Kommunikationsbus muss am ersten und letzten Teilnehmer mit einem
Abschlusswiderstand abgeschlossen sein.
L RS485-Kommunikationsbus Sunny Island: An SI-COMSMA.BGx Anschluss ComSmaIn
Sunny WebBox: Anschluss SMACOM
− Datenkabel zur
Lithium-Ionen-Batterie
Nur bei Lithium-Ionen-Batterien: zusätzliches Datenkabel an Anschluss
ComSync In

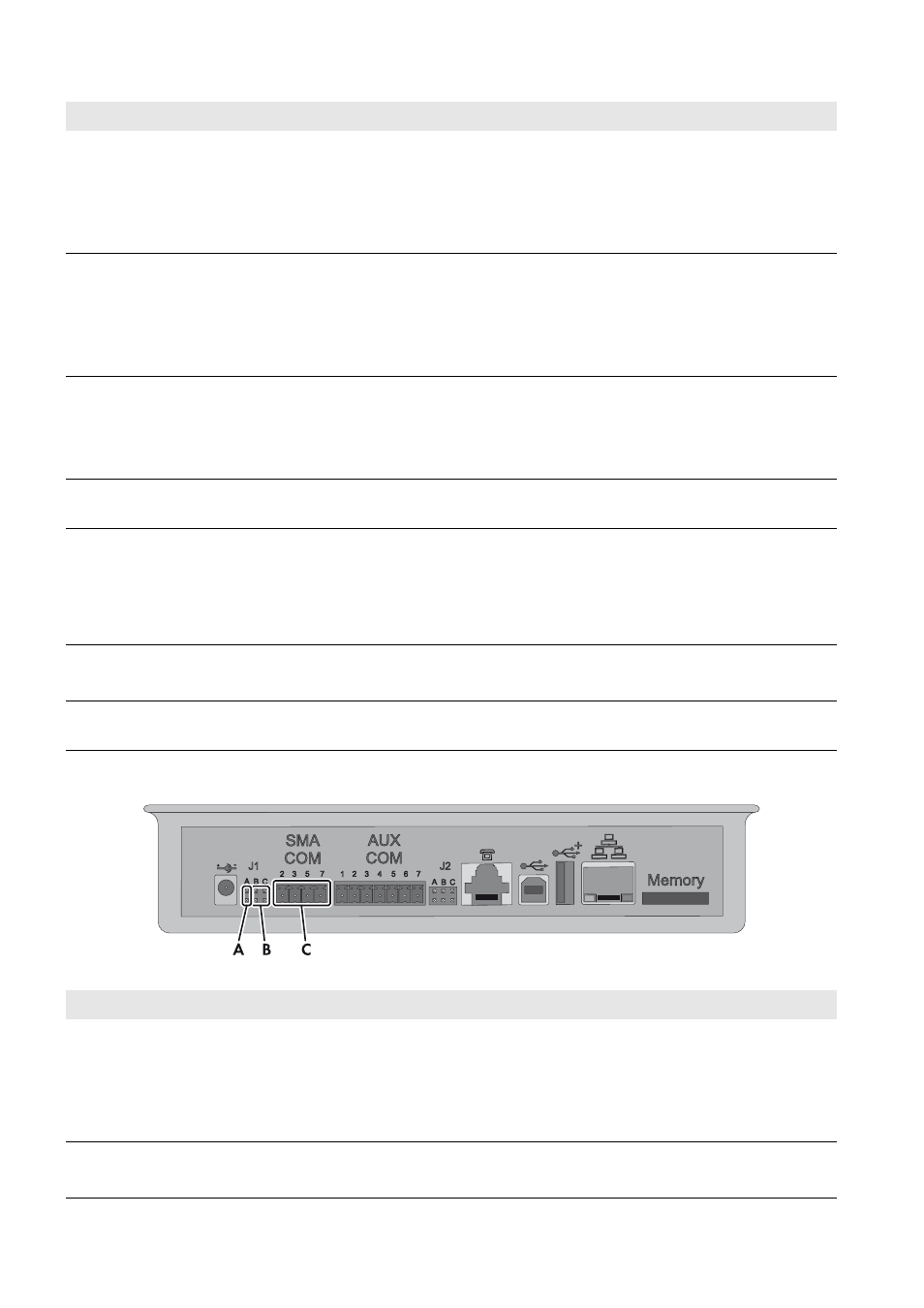

Position Bezeichnung Beschreibung / Hinweis
A Jumper J1A Abschlusswiderstand
Wenn die Sunny WebBox am Ende des Kommunikationsbusses installiert ist,
Jumper gesteckt lassen.
Wenn die Sunny WebBox zwischen Teilnehmern des Kommunikationsbusses
installiert ist, Jumper entfernen.
B Jumper J1B und J1C Signalvorspannung
Sicherstellen, dass beide Jumper gesteckt sind.
Position Bezeichnung Beschreibung / Hinweis
