4.2 Anschluss Sunny Island

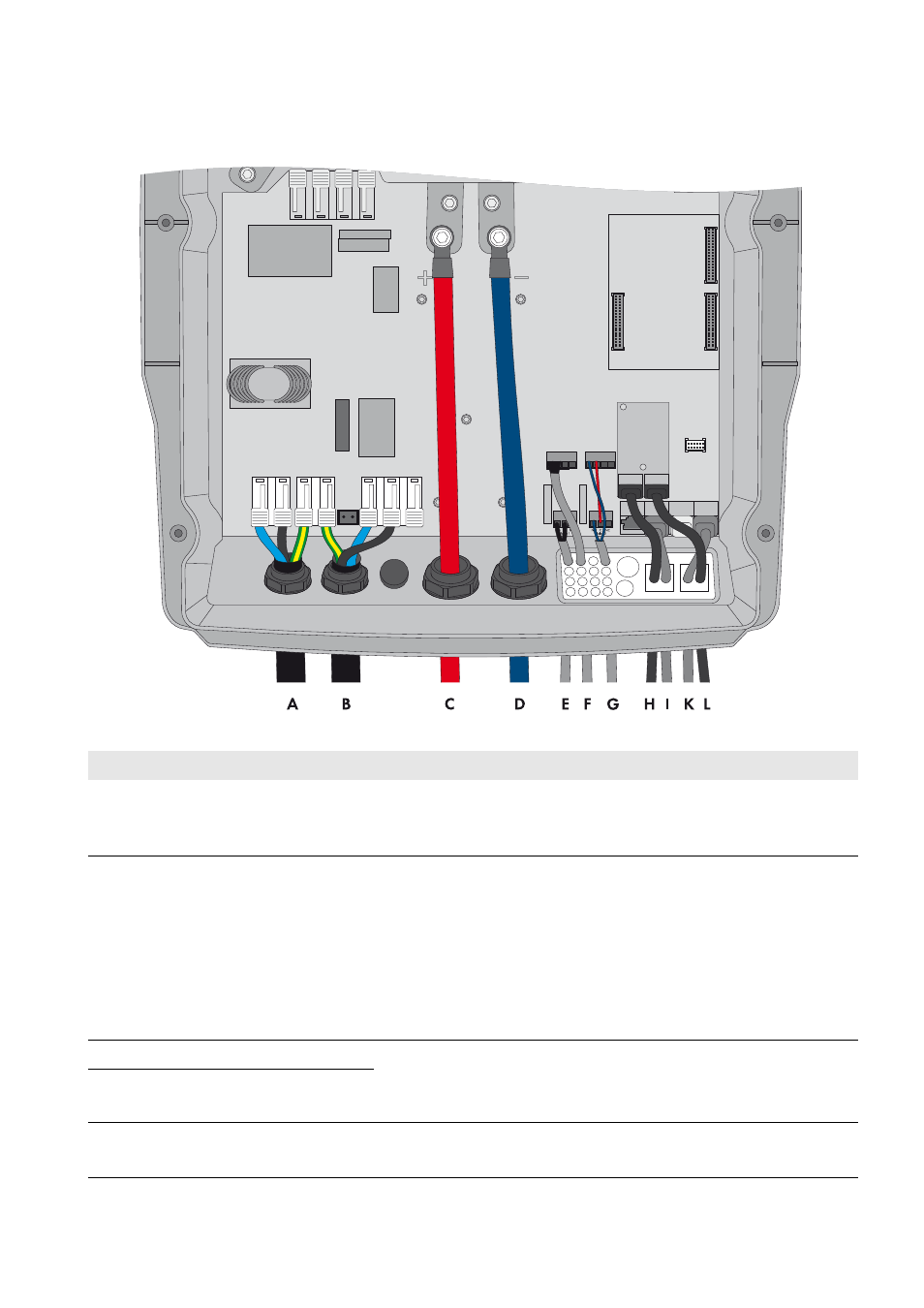

Abbildung 6: Anschluss des Wechselrichters Sunny Island
Position
Bezeichnung
Beschreibung / Hinweis
A
AC-Leistungskabel des
Inselnetzes
Sunny Island: Anschluss an AC1 Loads/SunnyBoys Klemmen L, N und
PE
Leiterquerschnitt: maximal 16 mm²
B
AC-Leistungskabel des
Generators
Sunny Island: Anschluss an AC2 Gen/Grid Klemmen L, N und PE
Leiterquerschnitt: maximal 16 mm²
Der Sunny Island muss über einen Schutzleiter am Anschluss AC1 oder
AC2 mit dem Erdpotenzial verbunden sein. Der Leiterquerschnitt des
Schutzleiters muss 10 mm² oder größer sein. Wenn der Leiterquerschnitt
kleiner ist, muss ein zusätzlicher Schutzleiter am Gehäuse mit dem
Leiterquerschnitt des AC-Leistungskabels den Sunny Island mit dem
Erdpotenzial verbinden.
C
Kabel DC+
Anschluss der Batterie
Leiterquerschnitt: 50 mm² … 95 mm²
Kabeldurchmesser: 14 mm … 25 mm
D
Kabel DC −
E
Steuerkabel Generator
Sunny Island: Anschlüsse Relay1 NO und Relay1 C
Leiterquerschnitt: 0,2 mm² … 2,5 mm²
