3 Lieferumfang SMA Solar Technology AG
12 AS-BOX-M_L-IA-IDE110320 Installationsanleitung
3.2 Automatic Switch Box L

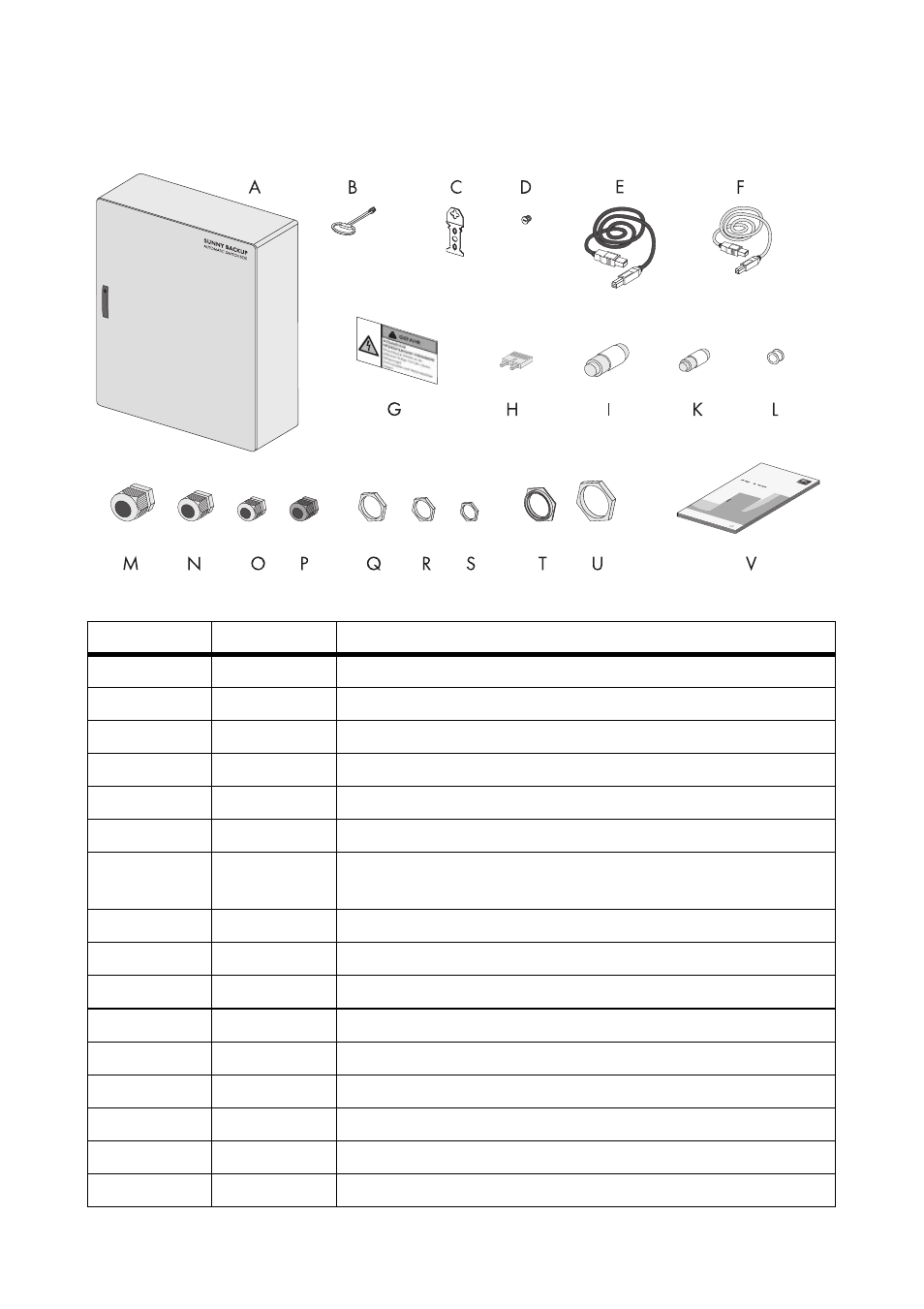

Abbildung 2: Bestandteile des Lieferumfangs der Automatic Switch Box L
Position Anzahl Bezeichnung
A 1 Automatic Switch Box
B 1 Schaltschrankschlüssel
C 4 Außenbefestigung
D 4 Stopfen
E 3 Kommunikationskabel; rot
F 1 Kommunikationskabel; schwarz
G 3 Warnaufkleber ”Automatische Netzersatzanlage vorhanden!”;
deutsch, englisch, griechisch
H 1 Kammbrücker
I 3 Schmelzeinsatz D02, 63 A
K 3 Schmelzeinsatz D02, 50 A
*
L 3 Passhülse für Schmelzeinsatz D02, 50 A
*
M 5 Kabelverschraubung M32x1,5
N 3 Kabelverschraubung M25x1,5
O 3 Kabelverschraubung M20x1,5; reduzierter Klemmbereich
P 1 Kabelverschraubung M20x1,5
Q 4 Kontermutter M32
