6 Inbetriebnahme SMA Solar Technology AG
48 AS-BOX-M_L-IA-IDE110320 Installationsanleitung
6.3 Automatic Switch Box in Betrieb nehmen
Voraussetzungen:
☐ Automatic Switch Box ist fest montiert.
☐ Alle Kabel sind korrekt angeschlossen.
☐ Berührungsschutze sind montiert.
☐ Schmelzsicherungen sind korrekt dimensioniert und in Sicherungssockel eingesetzt.

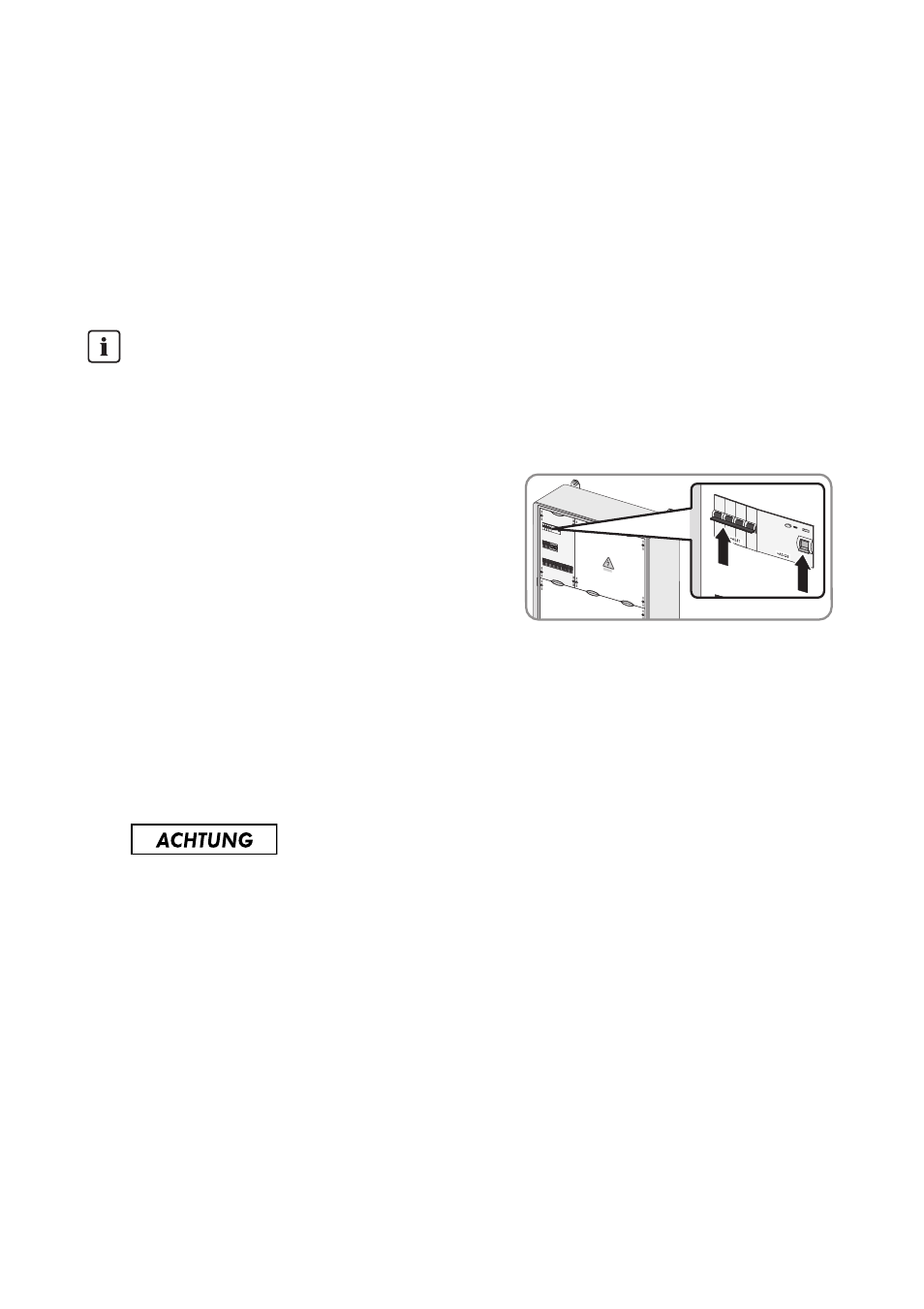

1. Den Leitungsschutzschalter ”AS-F1” und den
Fehlerstrom-Schutzschalter ”AS-Q8” in der
Automatic Switch Box einschalten.
2. Automatic Switch Box mit dem
Schaltschrankschlüssel schließen.
3. Mitgelieferten Aufkleber ”Automatische
Netzersatzanlage vorhanden!” in oder an
Verteilung kleben, an der das Backup-System angeschlossen ist. Dadurch wird auf das
Backup‑System aufmerksam gemacht und darauf hingewiesen, dass auch das Backup-System
bei Arbeiten, die eine Freischaltung erfordern, gestoppt werden muss.
4. Leitungsschutz zwischen öffentlichem Stromnetz und Automatic Switch Box einschalten.
5. Leitungsschutzschalter/Fehlerstrom-Schutzschalter zwischen PV-Anlage und Automatic Switch
Box einschalten.
7. Backup-System in Betrieb nehmen (siehe Anleitung des Sunny Backup 5000).
Dargestellte Grafik
In diesem Kapitel wird exemplarisch nur die Automatic Switch Box L grafisch dargestellt. Die
Vorgehensweise und die Benennung der Leitungsschutzschalter und des Fehlerstrom-
Schutzschalters ist bei Automatic Switch Box M identisch.
6.
Zerstörung der Schütze in der Automatic Switch Box durch falschen
Eingangsspannungsbereich.
Wenn das Backup-System außerhalb des angegebenen Eingangsspannungsbereichs
betrieben wird, fällt das Backup-System aus.
• Wenn Automatic Switch Box mit Schützen für einen höheren Eingangsspannungsbereich
ausgestattet ist, Netzspannung am Sunny Backup einstellen:
– Den Parameter ”232.01 GdVtgMin” auf 195,5 V einstellen. Dadurch verändern Sie
die minimale Netzspannung.
– Den Parameter ”232.02 GdVtgMax” auf 260 V einstellen. Dadurch verändern Sie
die maximale Netzspannung.
