5 Elektrischer Anschluss
Installationsanleitung
AS-BOX-M_L-IA-IDE110320
25

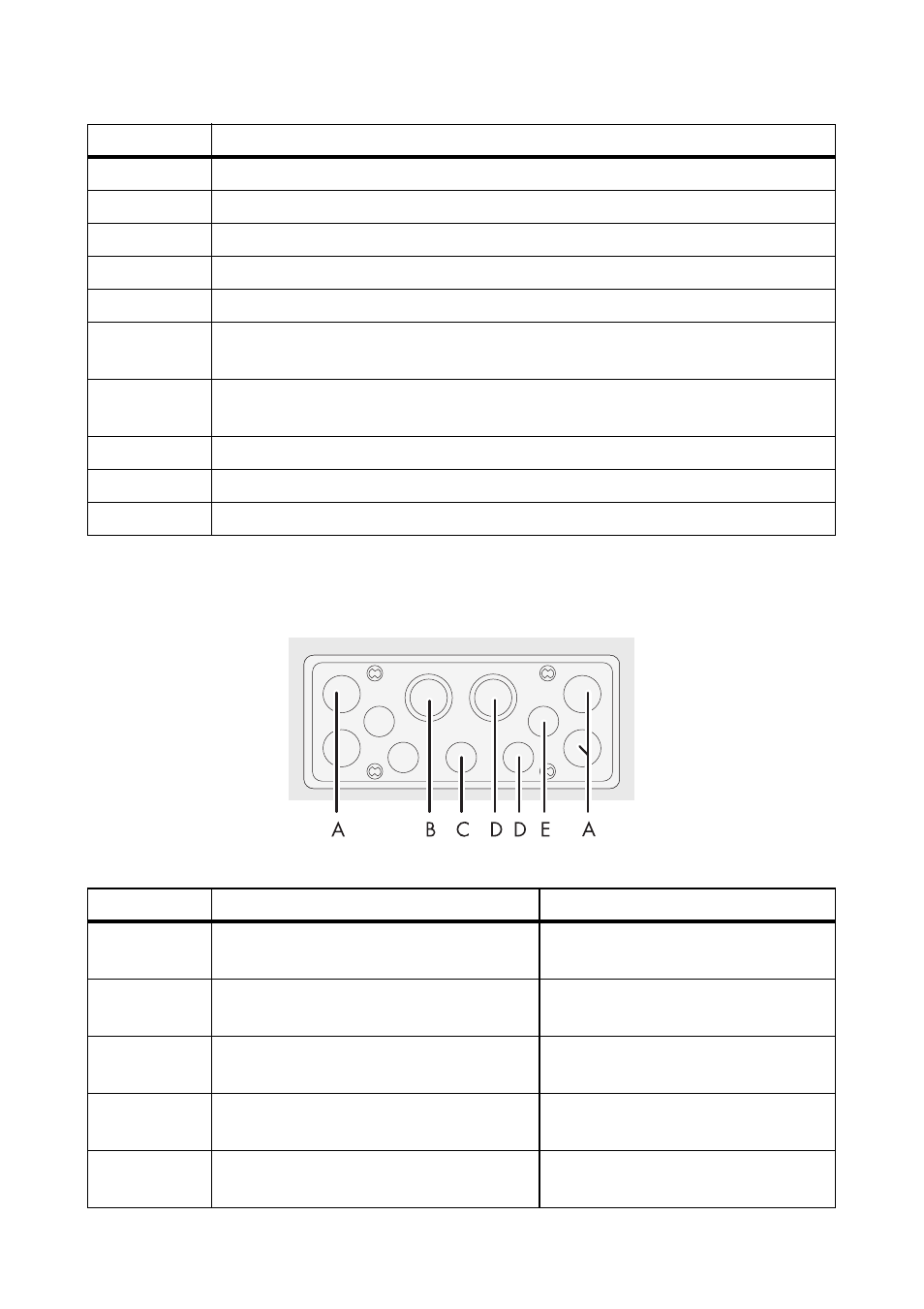

Linke Flanschplatte
Abbildung 12: Linke Flanschplatte mit Sollbruchstellen im Boden der Automatic Switch Box L
Position
Bezeichnung
A
RJ45-Buchse für Anschluss des schwarzen Kommunikationskabels
B
RJ45-Buchse für Anschluss der roten Kommunikationskabel
C
Klemmleiste ”1_1-X6/ Generator” für Anschluss des Generators
*
*
optional
D
Klemmleiste ”AS-X1/ Load Meter“ für den Anschluss des Bezugszählers
E
Klemmleiste ”AS-X5/ PV Meter” für den Anschluss des Einspeisezählers
F
Klemmleiste ”AS-X4/ PV System” für den Anschluss der PV-Anlage oder einer
anderen Energiequelle
G
Klemmleiste ”AS-X7 Feed in Signal” für den Anschluss eines externen Signals für
EInspeisung aus Batterie
H
Klemmleiste ”AS-X2/ SBU 5000” für den Anschluss der Sunny Backup
I
Klemmleiste ”AS-X8” für den Anschluss der Betriebs- und Funktionserdung
K
Klemmleiste ”AS-X3/ Backup Loads” für den Anschluss der Verbraucher
Position
Bezeichnung
Erklärung
A
Sollbruchstelle für Kabelverschraubung
M25x1,5
Für den Anschluss der Sunny Backup
B
Sollbruchstelle für Kabelverschraubung
M32x1,5
Für den Anschluss von Verbrauchern
C
Sollbruchstelle für Kabelverschraubung
M20x1,5; reduziert
Für den Anschluss der
Funktionserdung
D
Sollbruchstelle für Kabelverschraubung
M20x1,5; reduziert
Für den Anschluss der Betriebserdung
E
Sollbruchstelle für Kabelverschraubung
M20x1,5
Für den Anschluss des externen
Signals
