5 Elektrischer Anschluss SMA Solar Technology AG
40 AS-BOX-M_L-IA-IDE110320 Installationsanleitung
5.9 Sunny Backup anschließen
Die Sunny Backup sind mit einem C32 A Leitungsschutzschalter im Inneren der Automatic Switch Box
abgesichert.
An Automatic Switch Box M nur 1 Sunny Backup (Master) anschließen.
An Automatic Switch Box L alle 3 Sunny Backup (Master, Slave 1 und Slave 2) anschließen.
Anschlussklemmen:
1. Alle Kabel einführen (siehe Kapitel 5.2).
2. Master an Klemmleiste ”AS-X2/ SBU5000” anschließen:
– PE anschließen. Dabei Beschriftung der Anschlussklemmen beachten.
– N anschließen. Dabei Beschriftung der Anschlussklemmen beachten.
– L an Anschlussklemme ”L1” anschließen.
3. Slave 1 an Klemmleiste ”AS-X2/ SBU5000” anschließen:
– PE anschließen. Dabei Beschriftung der Anschlussklemmen beachten.
– N anschließen. Dabei Beschriftung der Anschlussklemmen beachten.
– L an Anschlussklemme ”L2” anschließen.
4. Slave 2 an Klemmleiste ”AS-X2/ SBU5000” anschließen:
– PE anschließen. Dabei Beschriftung der Anschlussklemmen beachten.
– N anschließen. Dabei Beschriftung der Anschlussklemmen beachten.
– L an Anschlussklemme ”L3” anschließen.

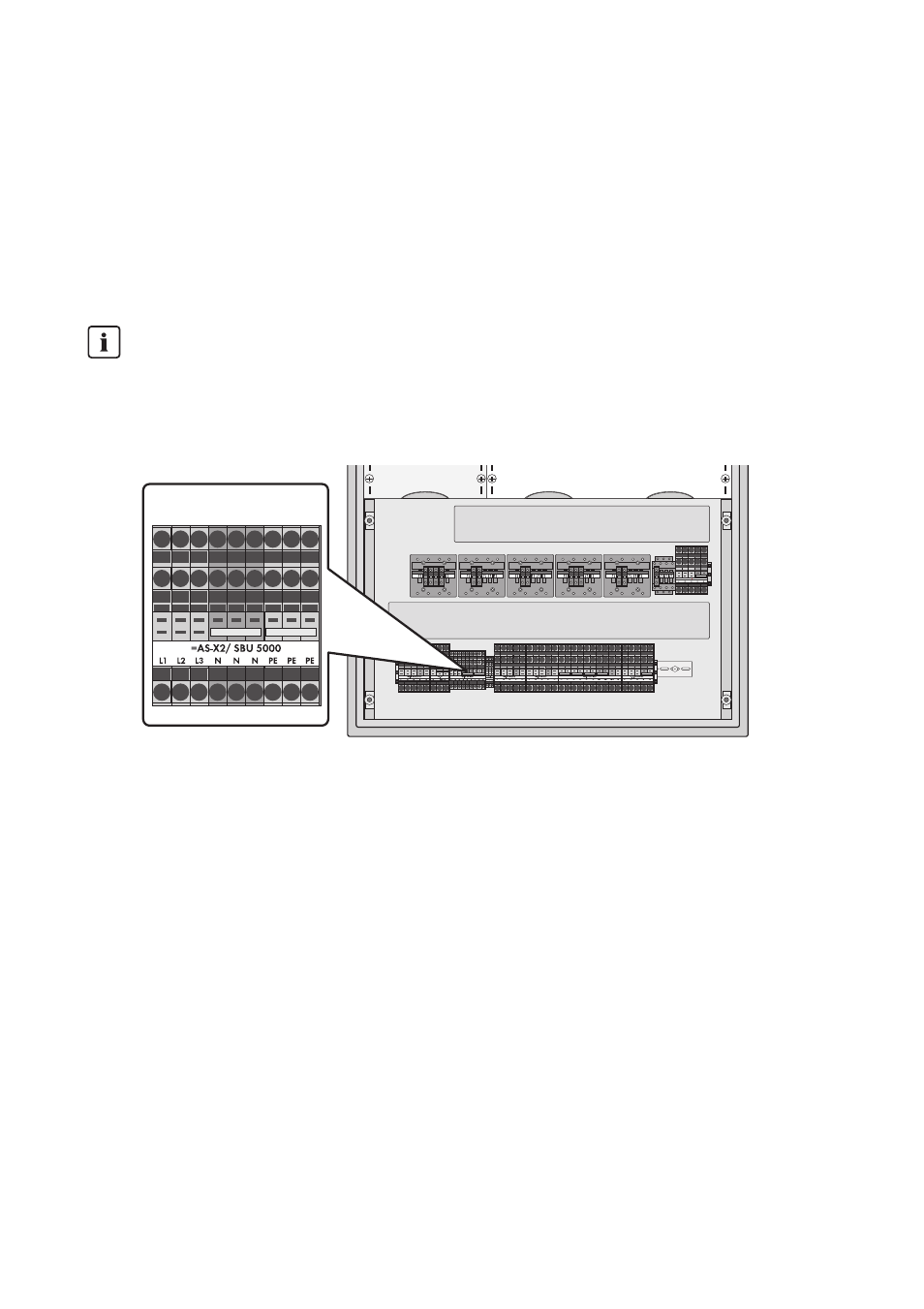

Dargestellte Grafik
In diesem Kapitel wird exemplarisch nur die Automatic Switch Box L grafisch dargestellt. Die
Benennung der Anschlussklemmen und die Vorgehensweise für den Anschluss bei Automatic
Switch Box M ist identisch.
