4 Automatic Switch Box montieren
Installationsanleitung
AS-BOX-M_L-IA-IDE110320
19

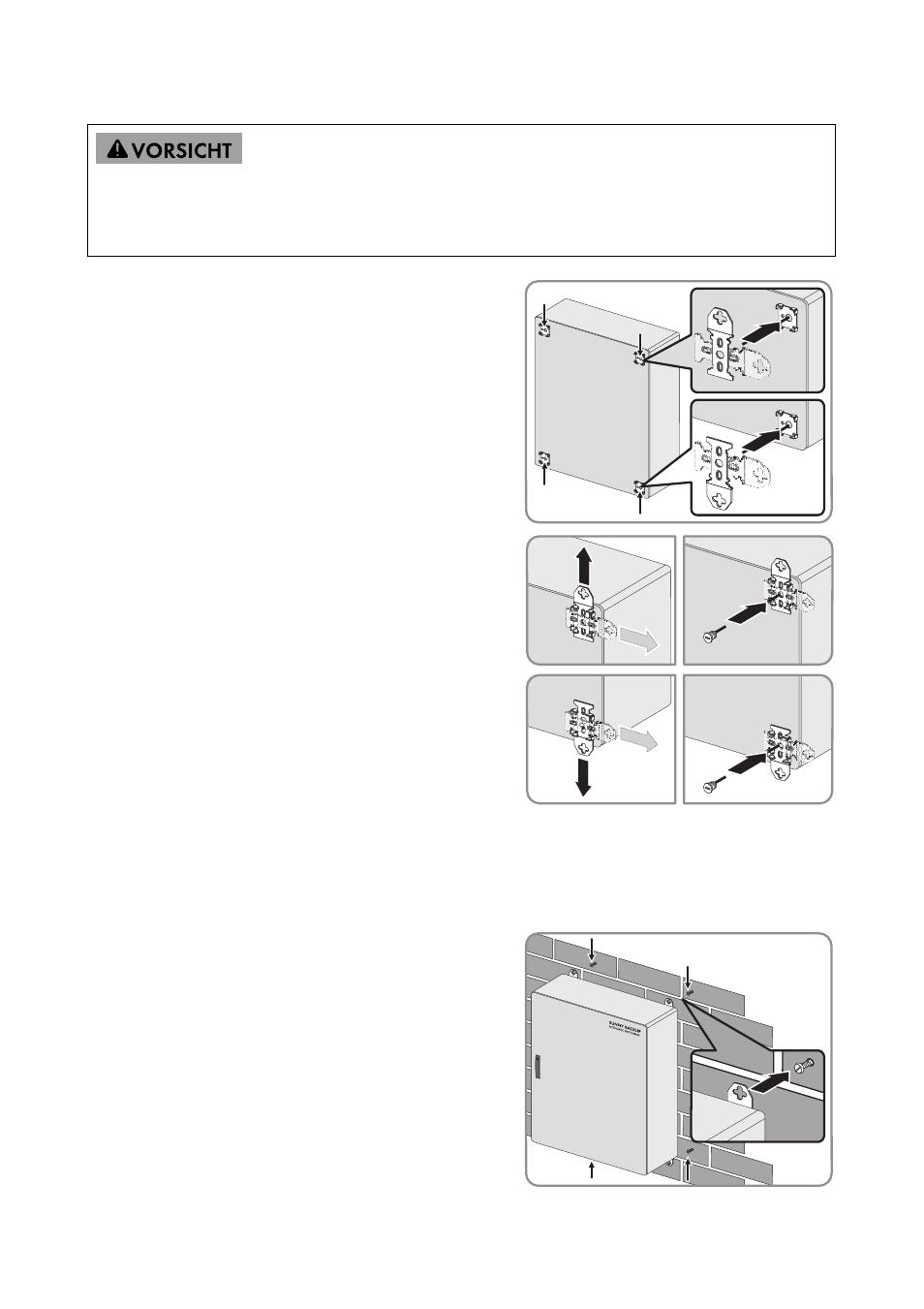

1. Außenbefestigungen senkrecht in Halterungen an
Rückseite der Automatic Switch Box einsetzen.
Tipp: Sie können die Außenbefestigungen auch
waagerecht in Halterungen an Rückseite der
Automatic Switch Box einsetzen.
2. Obere Außenbefestigungen nach oben schieben
und mit Stopfen befestigen. Wenn
Außenbefestigungen waagerecht eingesetzt sind,
Außenbefestigungen zur Seite schieben.
3. Untere Außenbefestigungen nach unten schieben
und mit Stopfen befestigen. Wenn
Außenbefestigungen waagerecht eingesetzt sind,
Außenbefestigungen zur Seite schieben.
4. Position der Bohrlöcher markieren. Dabei Abmessungen beachten.
5. Löcher bohren und die Dübel einsetzen.
6. M8-Schrauben eindrehen. Dabei Schrauben etwas heraus stehen lassen.
7. Automatic Switch Box mit Außenbefestigungen auf
Schrauben hängen.
Verletzungsgefahr durch hohes Gewicht der Automatic Switch Box.
• Gewicht der Automatic Switch Box beachten (siehe Kapitel 10 ”Technische
