5 Elektrischer Anschluss SMA Solar Technology AG
36 AS-BOX-M_L-IA-IDE110320 Installationsanleitung

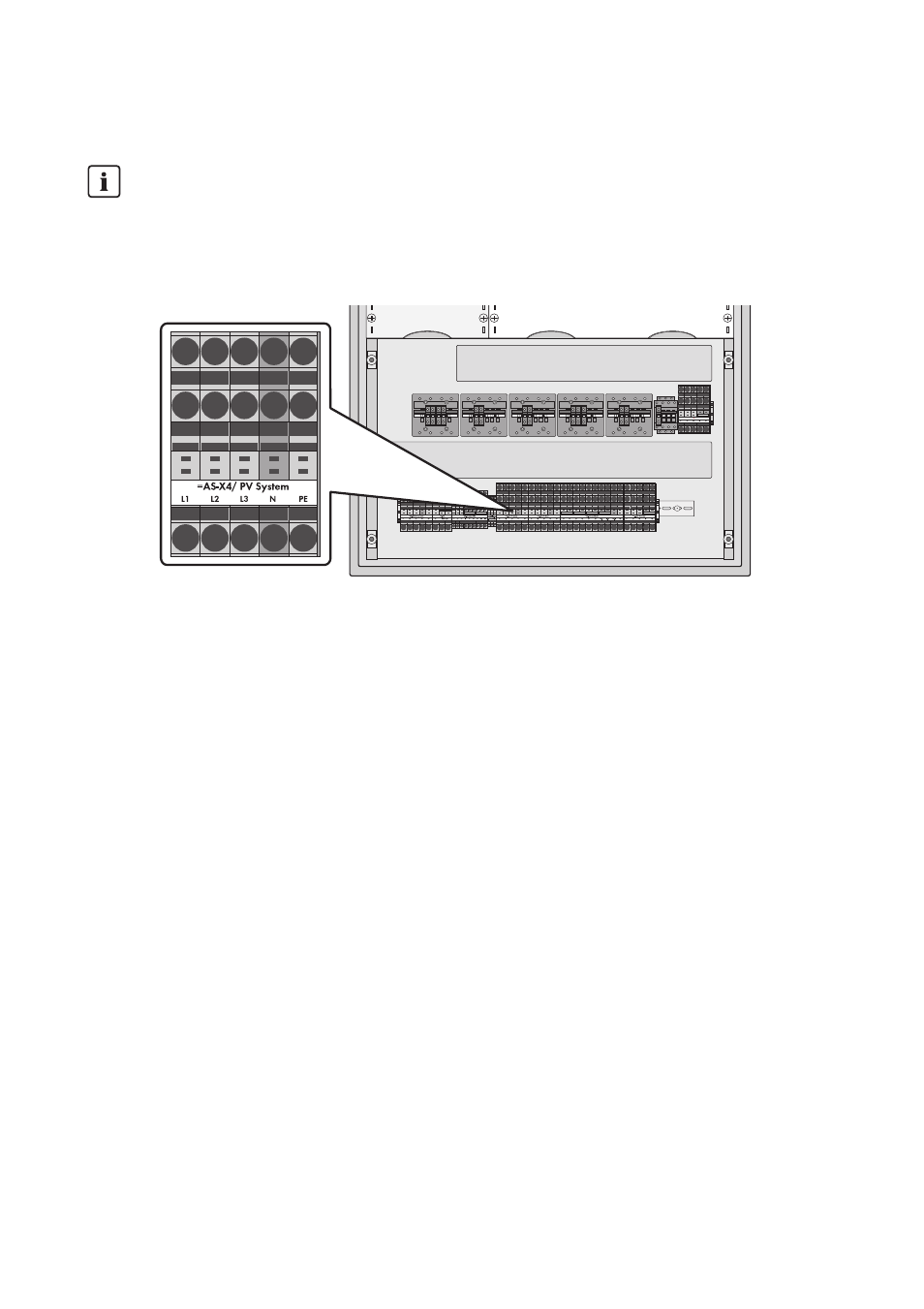

Anschlussklemmen:
1. Das Kabel einführen (siehe Kapitel 5.2).
2. PE an Klemmleiste ”AS-X4/ PV System” anschließen. Dabei Beschriftung der Anschlussklemmen
beachten.
3. N an Klemmleiste ”AS-X4/ PV System” anschließen. Dabei Beschriftung der Anschlussklemmen
beachten.
4. Wenn Sie Automatic Switch Box M einsetzen, L an Anschlussklemme ”L1” der Klemmleiste
”AS‑X4/ PV System” anschließen.
5. Wenn Sie Automatic Switch Box L einsetzen, L1, L2 und L3 an Klemmleiste ”AS‑X4/ PV System”
anschließen. Dabei Beschriftung der Anschlussklemmen beachten.
Dargestellte Grafik
In diesem Kapitel wird exemplarisch nur die Automatic Switch Box L grafisch dargestellt. Die
Benennung der Anschlussklemmen und die Vorgehensweise für den Anschluss bei Automatic
Switch Box M ist identisch.
