SMA Solar Technology AG 5 Elektrischer Anschluss
Installationsanleitung AS-BOX-M_L-IA-IDE110320 45

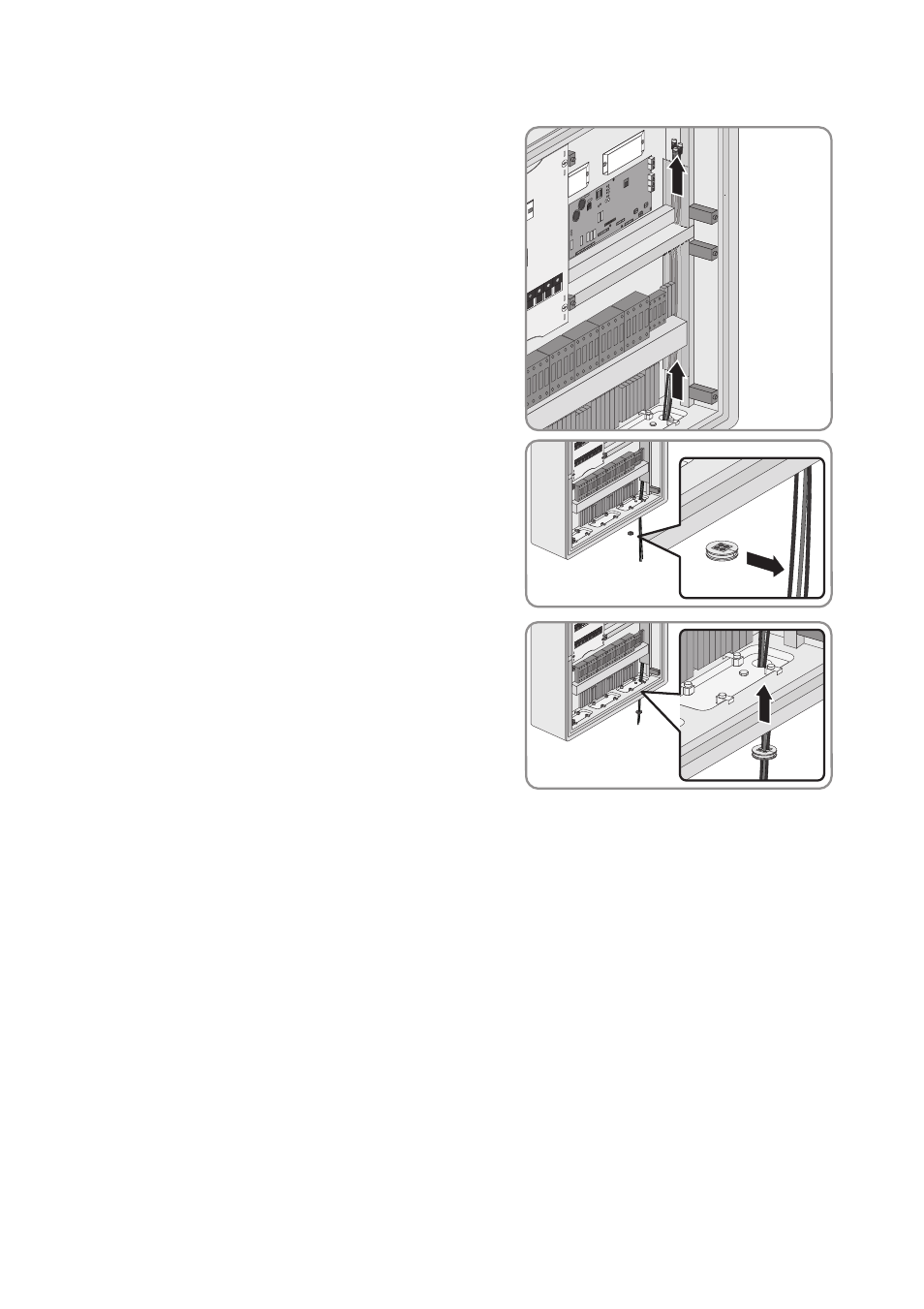

4. Die Kommunikationskabel durch Kabelkanal in
rechter Gehäusewand bis zur Steuerungsplatine
führen.
5. Kabeltülle um die Kommunikationskabel legen.
6. Kabeltülle in Kabeleinführung drücken.
7. Wenn Sie Automatic Switch Box M einsetzen, rotes Kommunikationskabel in Buchse
”Mstr/L1 BackupVtgCur” stecken.
8. Wenn Sie Automatic Switch Box L einsetzen, jeweils ein rotes Kommunikationskabel in Buchsen
”Mstr/L1 BackupVtgCur”, ”Slv1/L2 BackupVtgCur” und ”Slv2/L3 BackupVtgCur” stecken.
9. Schwarzes Kommunikationskabel in Buchse ”ComSyncIn” stecken.
10. Rechten oberen Berührungsschutz und unteren Berührungsschutz montieren.
