5 Elektrischer Anschluss
SMA Solar Technology AG
26
AS-BOX-M_L-IA-IDE110320
Installationsanleitung

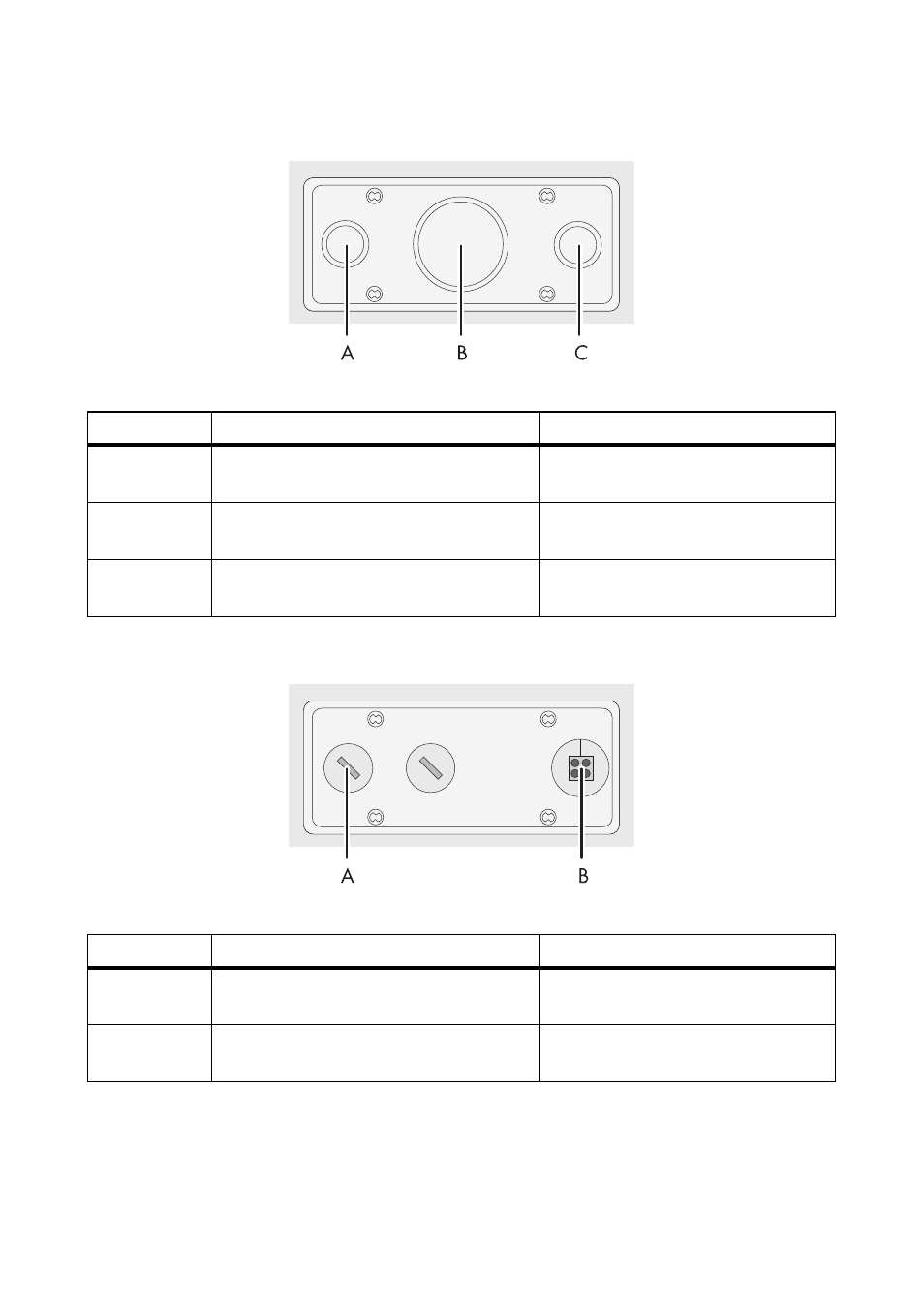

Mittlere Flanschplatte
Abbildung 13: Mittlere Flanschplatte mit Sollbruchstellen im Boden der Automatic Switch Box L
Rechte Flanschplatte
Abbildung 14: Rechte Flanschplatte mit Sollbruchstellen im Boden der Automatic Switch Box L
Position
Bezeichnung
Erklärung
A
Sollbruchstelle für Kabelverschraubung
M32x1,5
Für den Anschluss der PV-Anlage
B
Sollbruchstelle für Reduktion M50-M32
und Kabelverschraubung M32x1,5
Für den Anschluss des Einspeisezähler
C
Sollbruchstelle für Kabelverschraubung
M32x1,5
Für den Anschluss des Bezugszählers
Position
Bezeichnung
Erklärung
A
Gehäuseöffnung mit Blindstopfen für
Kabelverschraubung M32x1,5
Für den Anschluss des Generators
B
Kabeltülle
Für den Anschluss der
Kommunikationskabel
