3 Funktionsbeschreibung
Sunny Team ist eine energetisch optimierte Betriebsart großer PV-Generatoren. Im
Sunny Team-Betrieb werden unter schwächeren Einstrahlungsbedingungen mehrere
PV-Strings zusammengeschaltet und der Gleichstrom mehrerer Strings wird von ei-
nem einzelnen Sunny Boy in Wechselstrom umgewandelt. Der Betrieb im Teillastbe-
reich wird vermieden und der Wirkungsgrad der Gesamtanlage erhöht sich. Bereits
bei 0,5 % der Anlagennennleistung kann ein effektiver Wirkungsgrad von über 94 %
erreicht werden, der bis zur Nennleistung beibehalten werden kann.
Zusätzlich wird der Ertragsausfall einer PV-Anlage beim Ausfall eines Sunny Boy ge-
mindert. Die Energie eines PV-Strings mit defektem Sunny Boy kann zum Teil von den
intakten Sunny Boys bei Teileinstrahlung umgewandelt und eingespeist werden.
Der Mehrertrag von Team-Anlagen liegt im Bereich der Messgenauigkeit der Anla-
genüberwachung. Dazu ist es notwendig bei der Planung der Anlage die Verwen-
dung des Teamkonzepts zu berücksichtigen und entsprechend das Nennleistungsver-
hältnis bei der Anlagenauslegung zu erhöhen. Bei einer späteren Nachrüstung bei
normaler Anlagenauslegung beträgt der Mehrertrag bis zu 1 %. Um den genauen
Ertragsunterschied zwischen Team-Anlagen und String-Anlagen zu ermitteln, benöti-
gen Sie separate, geeichte Zähler.

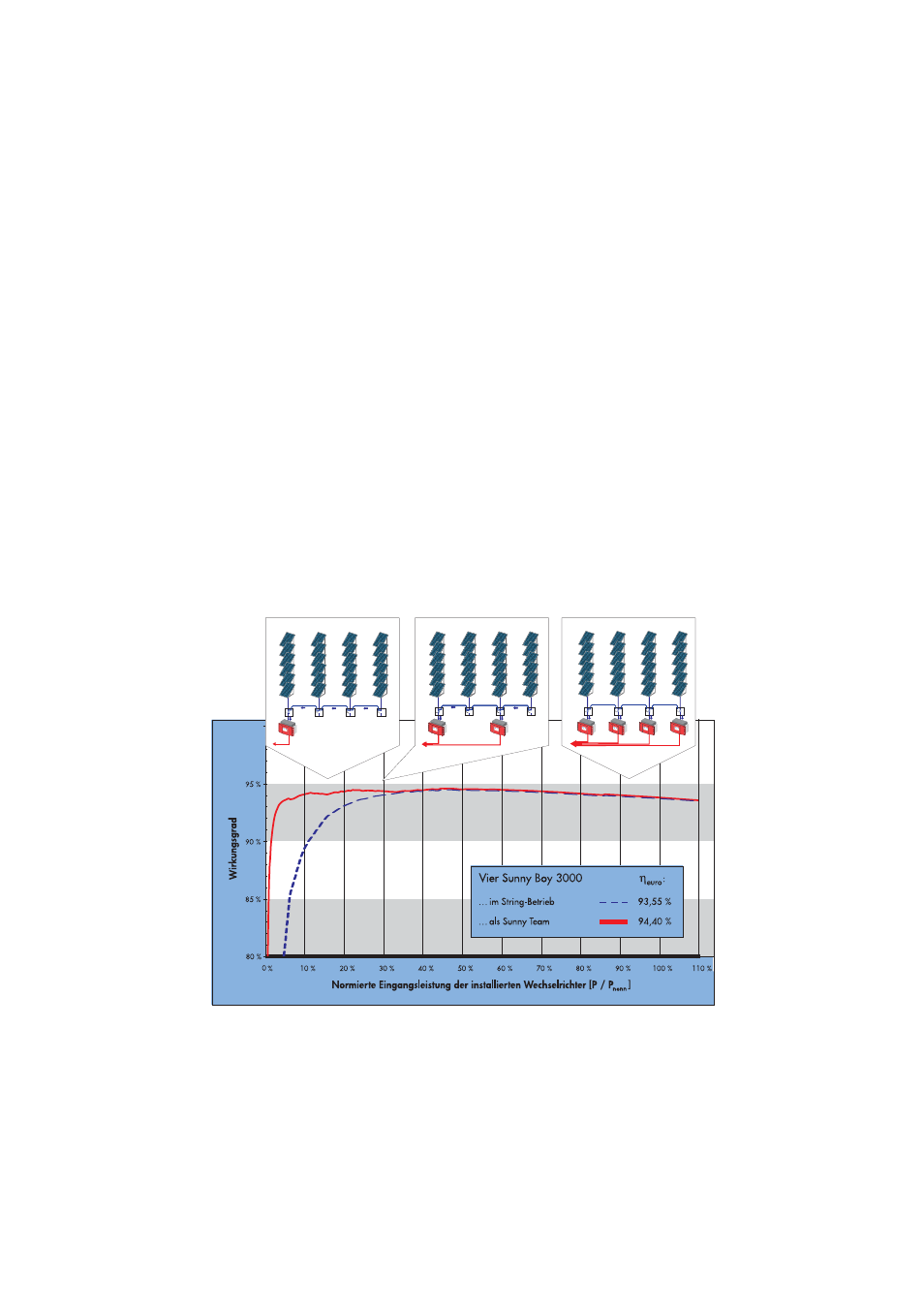

Abbildung 3.1: Vergleich der Wirkungsgrade mit und ohne Sunny Team
