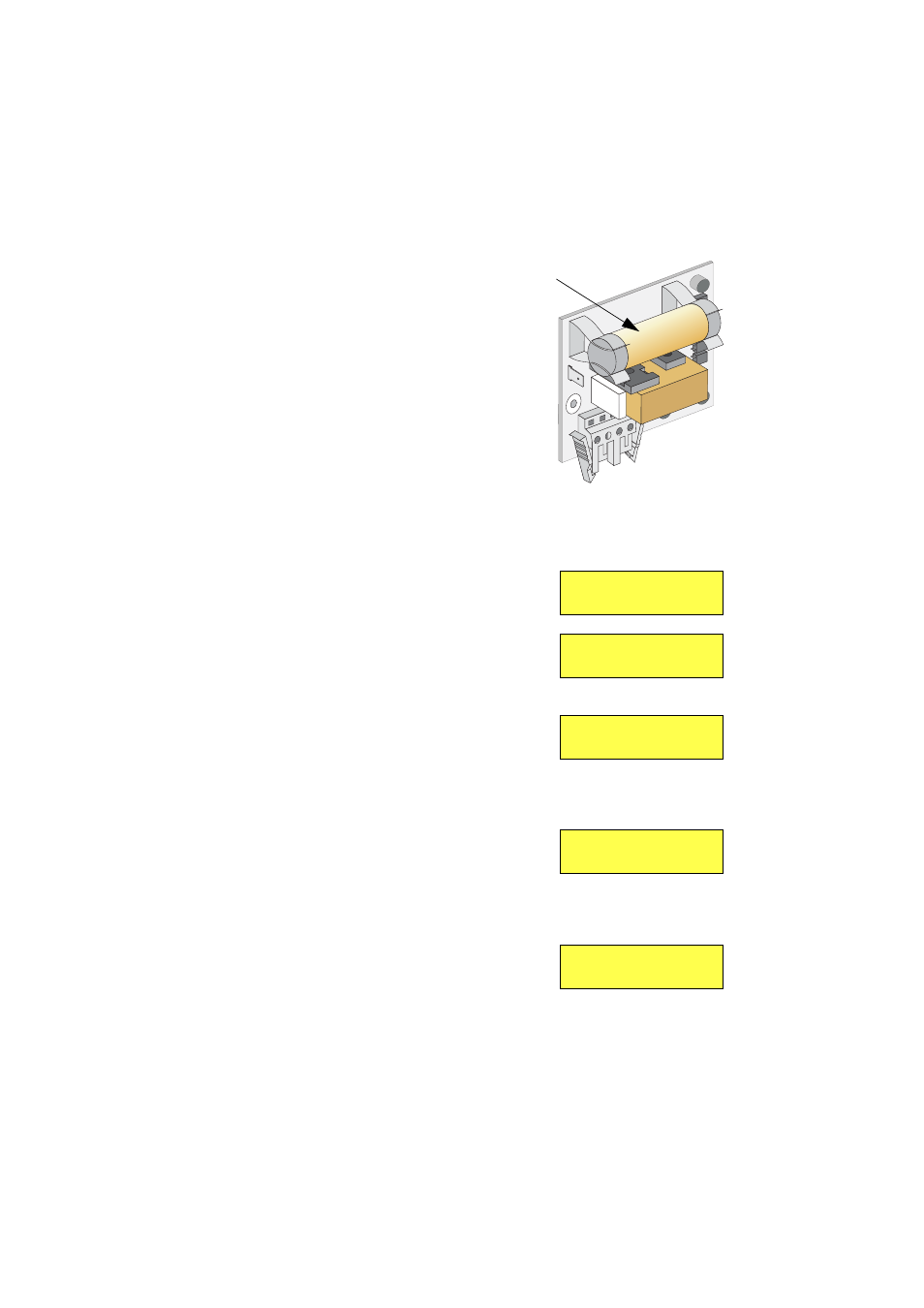

Die Sicherung auf der Teamplatine ST-REL (sie-
he nebenstehende Abbildung) kann im span-
nungslosen Zustand mit einem Durch-
gangsprüfer geprüft werden. Ersatzsicherungen
bekommen Sie über den Elektro-Fachhandel
oder über unsere Hotline.
Um zu prüfen, ob die Team-Baugruppe noch
richtig trennt, kann im spannungslosen Zustand
mit einem Durchgangsprüfer die Buchse „Team-
Out“ gegen die Buchse PV-Minus gemessen
werden. Sollte eine Verbindung bestehen, so ist
die Baugruppe defekt und muss ersetzt werden.
Ersatz bekommen Sie ebenfalls über unsere Hot-
line.
Nachfolgend finden Sie eine Tabelle der möglichen Warnmeldungen, deren mögli-
chen Ursachen und die zu prüfenden Punkte:
Ein Gerät ist an der Leistungsgrenze und hat Hilfe an-
gefordert, obwohl schon die letzte Teamstufe aktiv ist.
Überprüfen Sie die Konfiguration Ihrer Anlage.
Die Anlagennummer oder Teamregister wurde doppelt
vergeben. Es gibt zwei oder mehr Teamchefs mit der
gleichen Anlagennummer in Kommunikationsreichwei-
te. Überprüfen Sie die Konfiguration Ihrer Anlage.
Ein Sunny Boy hat festgestellt, dass die Trennung vom
Nachbarn nicht funktioniert hat. Er ist mit einem Nach-
bargerät verbunden, obwohl er selbst einspeisen soll-
te.Überprüfen Sie das betroffene Gerät und seine bei-
den Nachbargeräte auf eine fehlerhafte Team-
Verkabelung oder eine defekte ST-REL Platine.
Ein Sunny Boy konnte seinen Generator nicht auf das
Nachbargerät koppeln.Überprüfen Sie das betroffene
Gerät auf eine fehlerhafte Team-Verkabelung bzw.
eine defekte Sicherung auf der ST-REL Platine. Tritt der
Fehler erst im Laufe des Tages auf, können unterschied-
liche Verschattungen der Teilanlagen die Ursache sein.
Ein Sunny Boy ist öfter als 3 x in 10 min auf Störung ge-
gangen (z. B. wegen häufiger Netzfehler). Das Team
wurde für den Rest des Tages aufgelöst, um nicht unnö-
tig viele Koppelversuche zu produzieren. Prüfen Sie
das betroffene Gerät. Das weitere Vorgehen ist abhän-
gig von der aufgetretenen Störungsart.
Sicherung
Team Konfig.
Teamchef Konfig.
Team Trennung
Team Kopplung
Team instabil
