Anhang B: Anlagen mit mehr als zwei Sunny Boys SMA Technologie AG
Seite 32 SB-TEAM-14:SD0905 Installationsanleitung
Konfiguration der Sunny Boys in einer Team-Anlage
Der korrekte und störungsfreie Betrieb einer Team-Anlage setzt voraus, dass jeder
Sunny Boy seine korrekte Funktion (Team-Mitgliedschaft) entsprechend seiner Positi-
on innerhalb der Gesamtanlage zugewiesen bekommen hat. Dieser Vorgang wird
Team-Konfiguration genannt. Bei Team-Anlagen mit mehr als zwei Sunny Boys erge-
ben sich zahlreiche Möglichkeiten diese Team-Konfiguration fehlerhaft durchzufüh-
ren, so dass sich ein nicht optimales Betriebsverhalten einstellt.
Die Team-Anlage kann wie folgt konfiguriert werden:
• Manuell mit einem Laptop mit der Software Sunny Data oder Sunny Data Control
• Manuell mit einem Sunny Boy Control
Über Sunny Data Control kann die Team-Anlage jederzeit neu konfiguriert werden.
Dabei kann man einen anderen Wechselrichter des Teams als Teamchef konfigurie-
ren (rotierende Teamchefs) und erreicht eine gleichmäßige Auslastung der Wechsel-
richter. Eine Photovoltaikanlage kann mit max. zwei Teamchefs arbeiten.
Im Folgenden ist zur Erläuterung des Funktionsprinzips auch die manuelle Konfigura-
tion beschrieben. Als Beispiel wählen wir eine Anlage mit acht Strings und zugeord-
neten Sunny Boys. Zum besseren Verständnis ist auf die ringförmige Verkabelung
verzichtet worden.
Nehmen wir an, die acht Geräte seien so angeordnet, dass ein Team-Mitglied seinen
Generator auf den linken Nachbarn schalten kann:

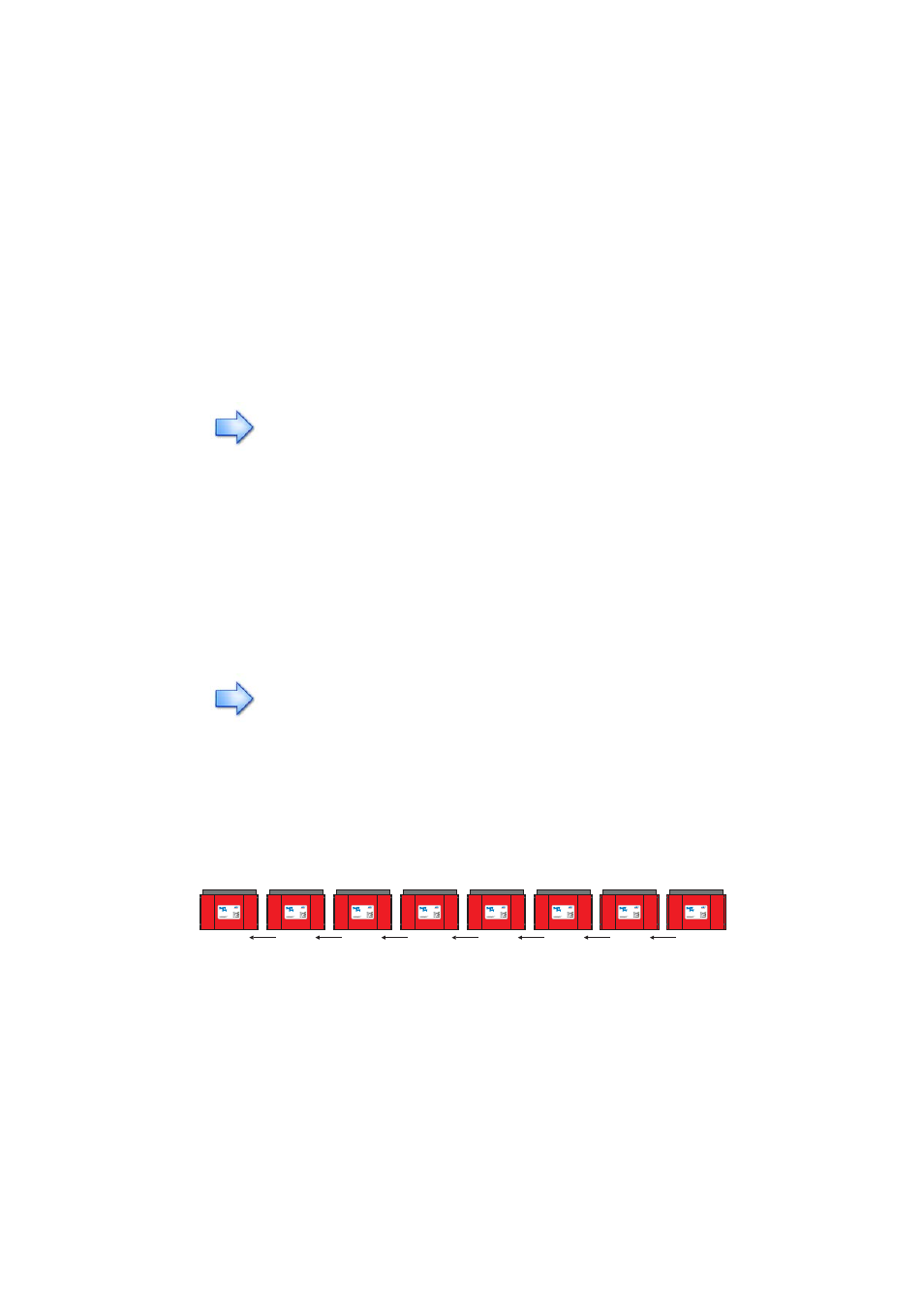

Abbildung 9.2: Logische Anordnung der Sunny Boys
Zur Anlagenüberwachung und Konfiguration empfehlen wir den Einsatz
eines Sunny Boy Control. Der Sunny Boy Control Light kann bei Team-An-
lagen nicht verwendet werden. Die Toleranz der Energieüberwachung
sollte beim Sunny Boy Control auf „0“ gesetzt werden, da der Team-Chef
systembedingt mehr Ertrag hat, als die übrigen Team-Mitglieder.
Die Korrektur einer fehlerhaften Team-Konfiguration ist nicht in den kos-
tenfreien Serviceleistungen der Sunny Boy-Familie enthalten, sondern
wird nach Aufwand berechnet.
Snr.: 12187 Snr.: 12894 Snr.: 12574 Snr.: 12345 Snr.: 12418 Snr.: 12132 Snr.: 12489 Snr.: 12265
