SMA Sunny Team - Handbuch (Seite 30)

Anhang A: Einbau der ST-REL Platine SMA Technologie AG
Seite 30 SB-TEAM-14:SD0905 Installationsanleitung
3. Stecken Sie den Leiter der
„Team-Out“-Buchse an den
freien Flachstecker der
ST-REL Platine.
Achtung: Die Flachsteck-
verbinder sind verriegelt.
4. Stecken Sie dann den Ver-
binder von der ST-REL Plati-
ne an den frei gewordenen
Flachsteckverbinder.

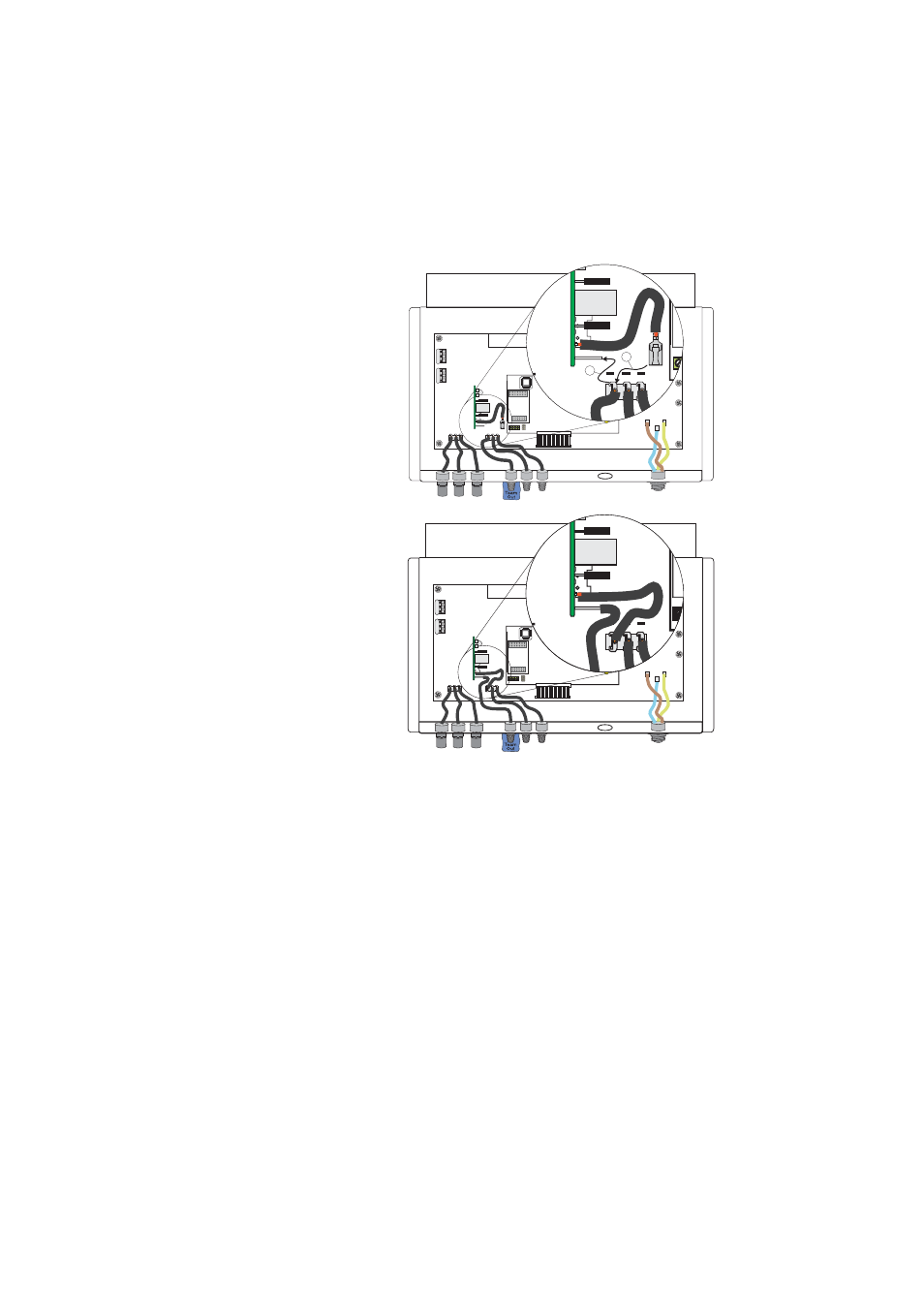

5. Die fertig installierte ST-REL
muss dann wie rechts abge-
bildet aussehen.
++ + - - -
