SMA

Technologie AG

Anhang A: Einbau der ST-REL Platine

Installationsanleitung

SB-TEAM-14:SD0905

Seite 29

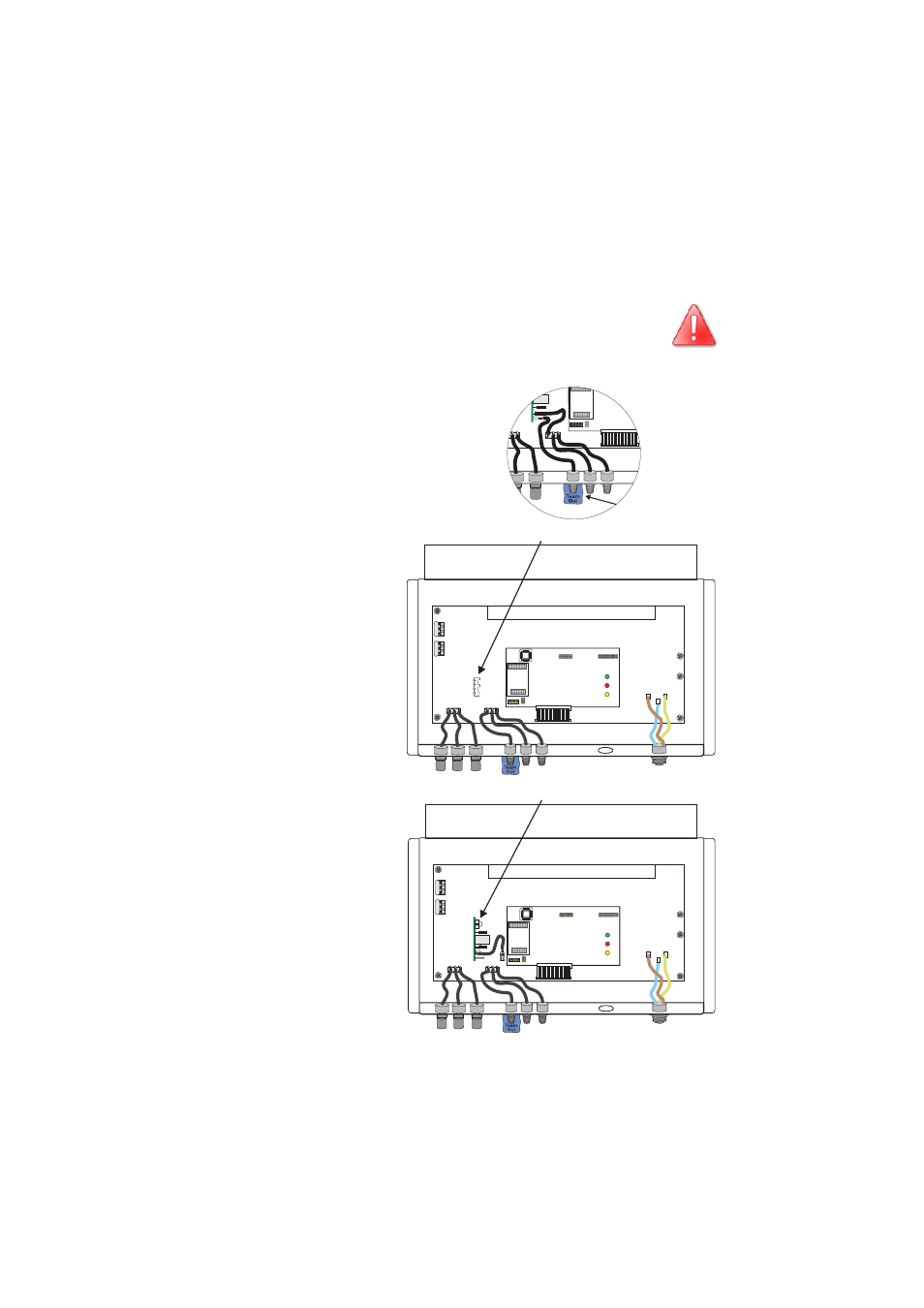

8 Anhang A: Einbau der ST-REL Platine

Markieren Sie den „Team-Out“ Multi-Contact-
Stecker mit dem mitgelieferten „Team-Out“-
Fähnchen, indem Sie die Multi-Contact-Buchse
ausbauen und die Buchse mit dem Team-Out
Fähnchen wieder befestigen.

Der Einbau der ST-REL Platine darf nur bei freigeschaltetem
Sunny Boy erfolgen. Hinweise zum Öffnen und Verschließen
des Sunny Boy finden Sie in der „Installationsanleitung“ des
Sunny Boy.

1. Der Steckplatz für die ST-

REL Platine befindet sich
links neben der Betriebsfüh-
rungsplatine.

2. Stecken Sie die ST-REL Plati-

ne vorsichtig in den Steck-
platz. Achten Sie bitte
darauf, dass die Platine rich-
tig einrastet.

++ +

- - -

2 3 5 7

"Team-Out" Markierung

Steckplatz für die ST-REL

++ +

- - -

ENS1

ENS2

S15

S13

S11

S9

S7

S5

200V

150V

2 3 5 7

SB_GR

BFR 2.20

SRR 2.20

Eingesteckte ST-REL

++ +

- - -

ENS1

ENS2

S15

S13

S11

S9

S7

S5

200V

150V

2 3 5 7

SB_GR

BFR 2.20

SRR 2.20
