Funktionsbeschreibung
SMA
Technologie AG
Seite 12
SB-TEAM-14:SD0905
Installationsanleitung
Im Folgenden ist das Prinzip des Sunny Teams schematisch beschrieben:
Eine Team-Anlage besteht aus mehreren identischen Solargeneratoren, die jeweils
mit einem einzigen Sunny Boy verbunden sind. Im Gegensatz zu einzelnen String-
wechselrichtern können diese Sunny Boys jedoch auswählen, ob Sie die angebotene
Solarleistung selbst ins Netz einspeisen oder an einen benachbarten Sunny Boy wei-
terleiten. Im Funktionsschema (siehe oben) wird dies durch einen zusätzlichen Um-
schalter zwischen dem Generator und dem Sunny Boy symbolisiert.

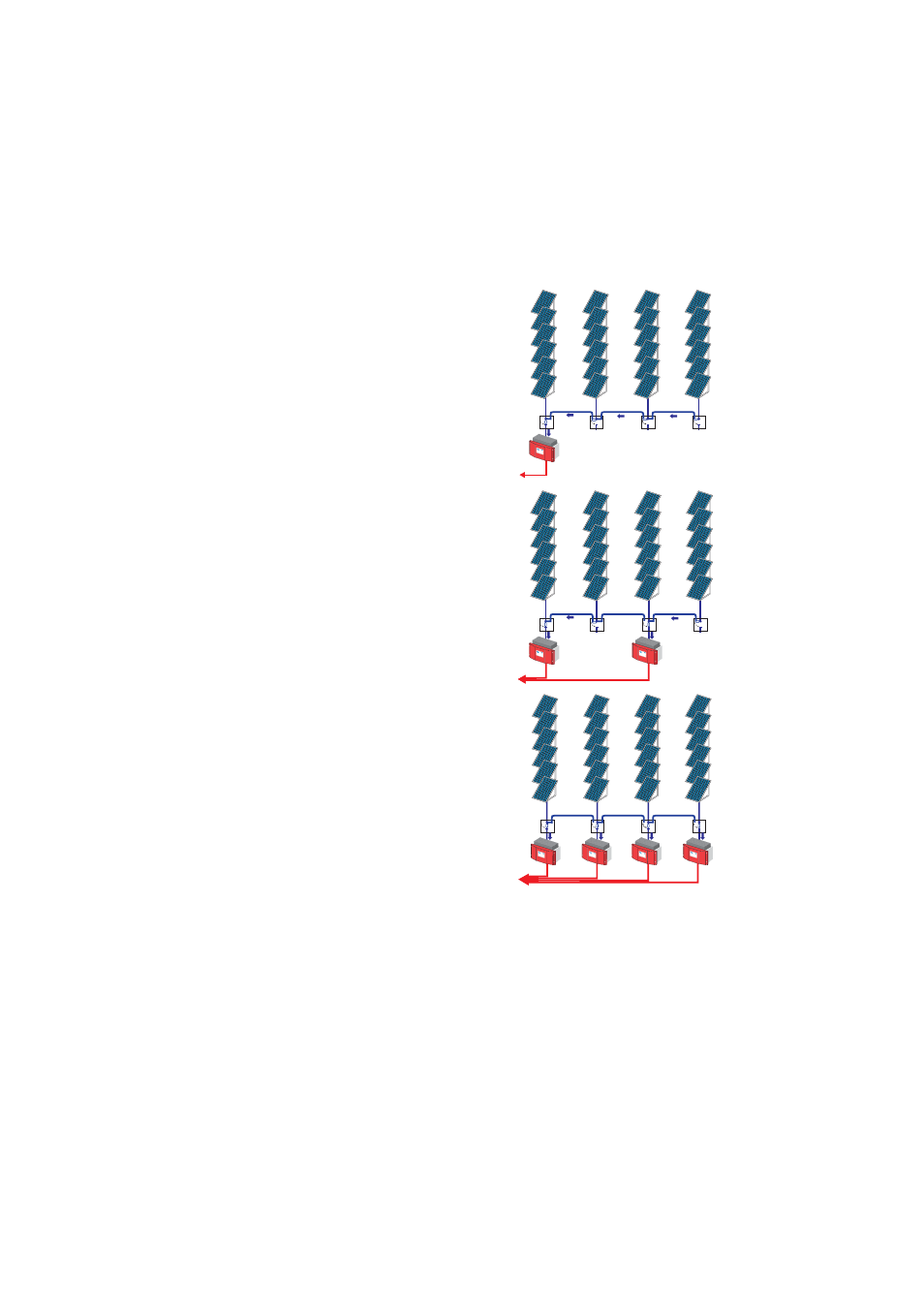

Geringe Einstrahlung: 3 Sunny Boys im Standby
(Status: „Warten“), 1 Sunny Boy übernimmt alle
4 Strings.
Mittlere Einstrahlung: 2 Sunny Boys im Standby
(Status: „Warten“), 2 Sunny Boys übernehmen je-
weils 2 Strings.
Volle Einstrahlung: Alle Sunny Boys in Betrieb.
