Installationsanleitung Serie DLX L00410622-01

17

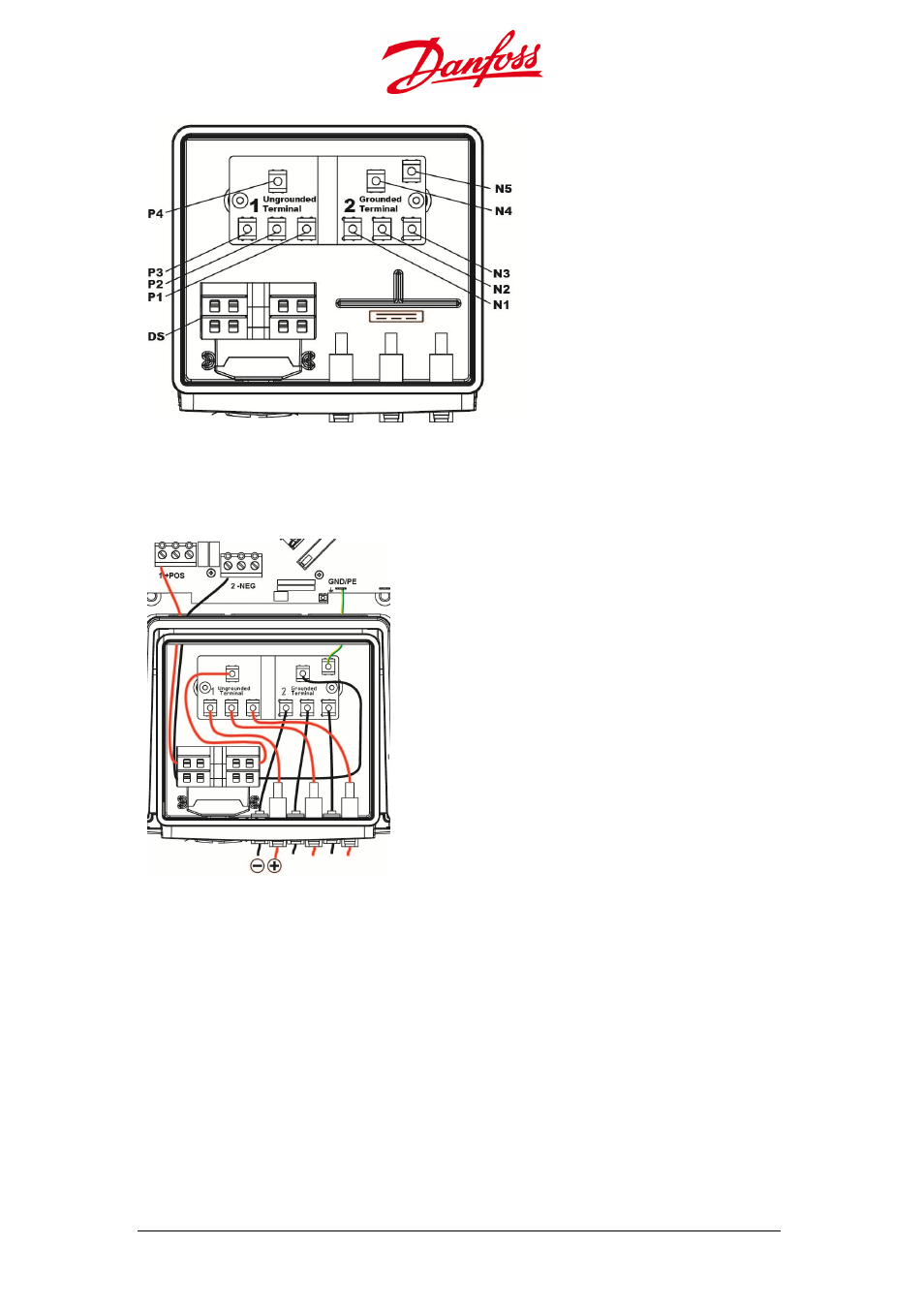

Abbildung 2.4.6: Stringbox mit DC-Schalter

P1, P2, P3:
Ungeerdete Klemmen
N1, N2, N3:
Geerdete Klemmen

N4: Geerdete Klemme
N5: Klemme für Masseband
P4: Ungeerdete Klemme

DS: DC-Schalter


Negativ geerdeter PV-Strang

Abbildung 2.4.7: Negativ geerdeter PV-Strang

• Der Wechselrichter wird ab Werk

serienmäßig in einer ungeerdeten PV-
Stringkonfiguration geliefert.

• Das Masseband zwischen N5 in der

Stringbox (Abb. 2.4.6) und der DC-
Schutzkontaktsteckdose mit der
Bezeichnung GND/PE im unteren Fach
des Wechselrichters anschließen.
