Seite 22
22
Installationsanleitung
Serie DLX L00410622-01

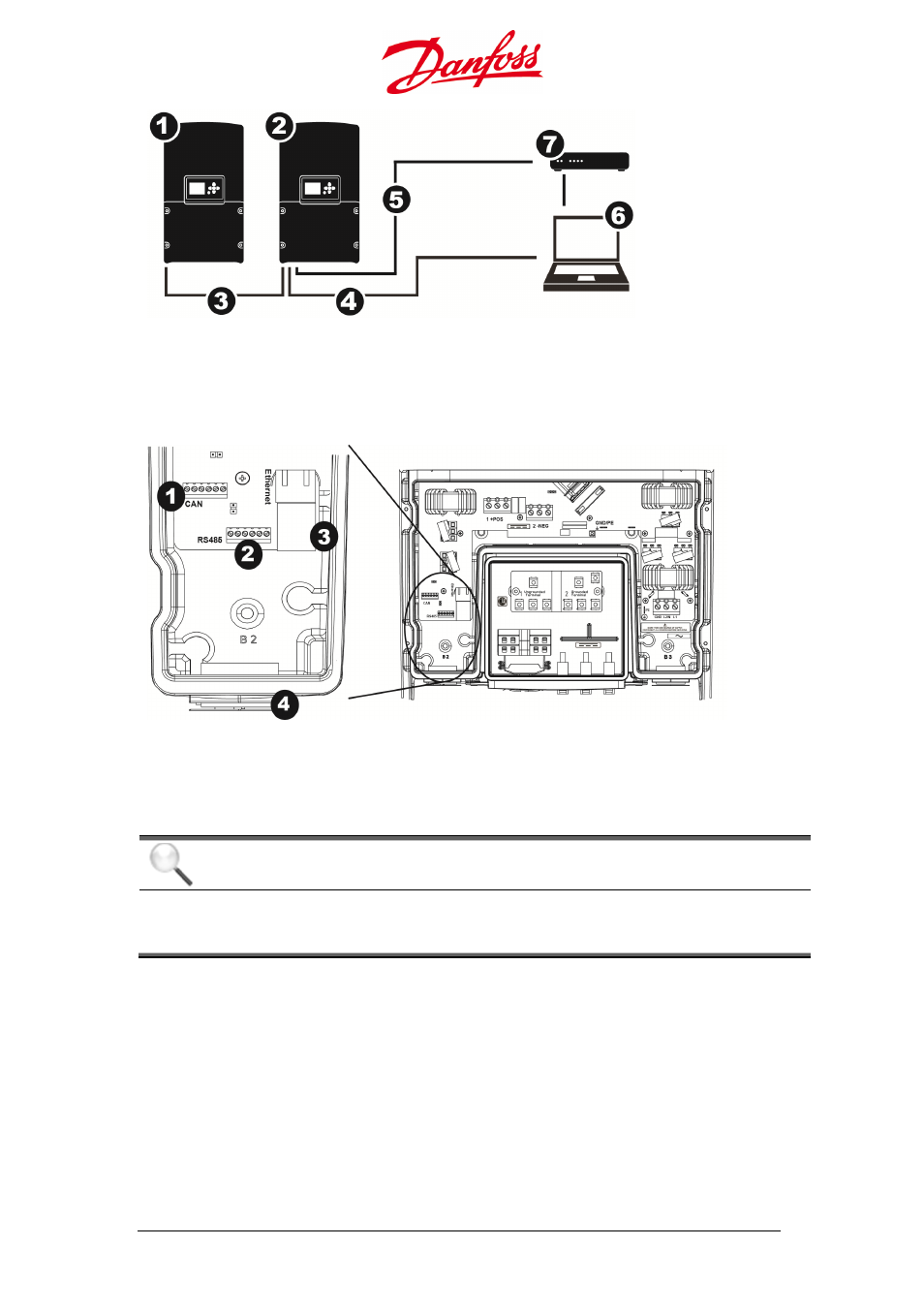

Abbildung 2.4.11: Anschluss ohne Netzwerk
1. Slave-
Wechselrichter
2. Master-
Wechselrichter
3. CAN-Buskabel
4. Ethernet-Kabel
5. RS485-Kabel
6. Computer
7. Datenlogger
2.4.5.1. Anschlussverfahren
Abbildung 2.4.12: Anschlussbereich mit Netzwerkklemmen
1. CAN-Bus-Klemme
2. RS485-Klemme
3. Ethernet-Steckverbinder
4. Netzwerkkabelverschraubung
HINWEIS
Wenn mehrere Wechselrichter zusammen angeschlossen werden, müssen alle
Wechselrichter vor der Inbetriebnahme an den CAN-Bus angeschlossen werden,
um eine einzige Konfiguration der Installation durchführen zu können.
• Ethernet: Verwenden Sie CAT5e oder besser mit einem Querschnitt von 0,21 mm
2
und
einer maximalen Gesamtlänge von 100 m.
•
CAN: Verwenden Sie CAT5e oder besser mit einem Querschnitt von 0,21 mm
2
und einer
maximalen Gesamtlänge von 500 m.
• RS485: Verwenden Sie CAT5e oder besser mit einem Querschnitt von 0,21 mm
2
und
einer maximalen Gesamtlänge von 1200 m.
• Die Netzwerkkabelverschraubung abschrauben und die Tülle herausnehmen.
• Dreiwege-Kabelverschraubung:
