Seite 27
Installationsanleitung Serie DLX L00410622-01
27
Angaben finden Sie in Abschnitt 6.2.4.2 Netzwerkkonfiguration der
Benutzeranleitung.
Standardeinstellungen sind: Bitrate – 19200 und Parität – Keine.
3.1.2. Benutzeroberfläche
Die Benutzeroberfläche an der Vorderseite des Wechselrichter besteht aus einem LCD-
Display, drei LED und sechs Funktionstasten.

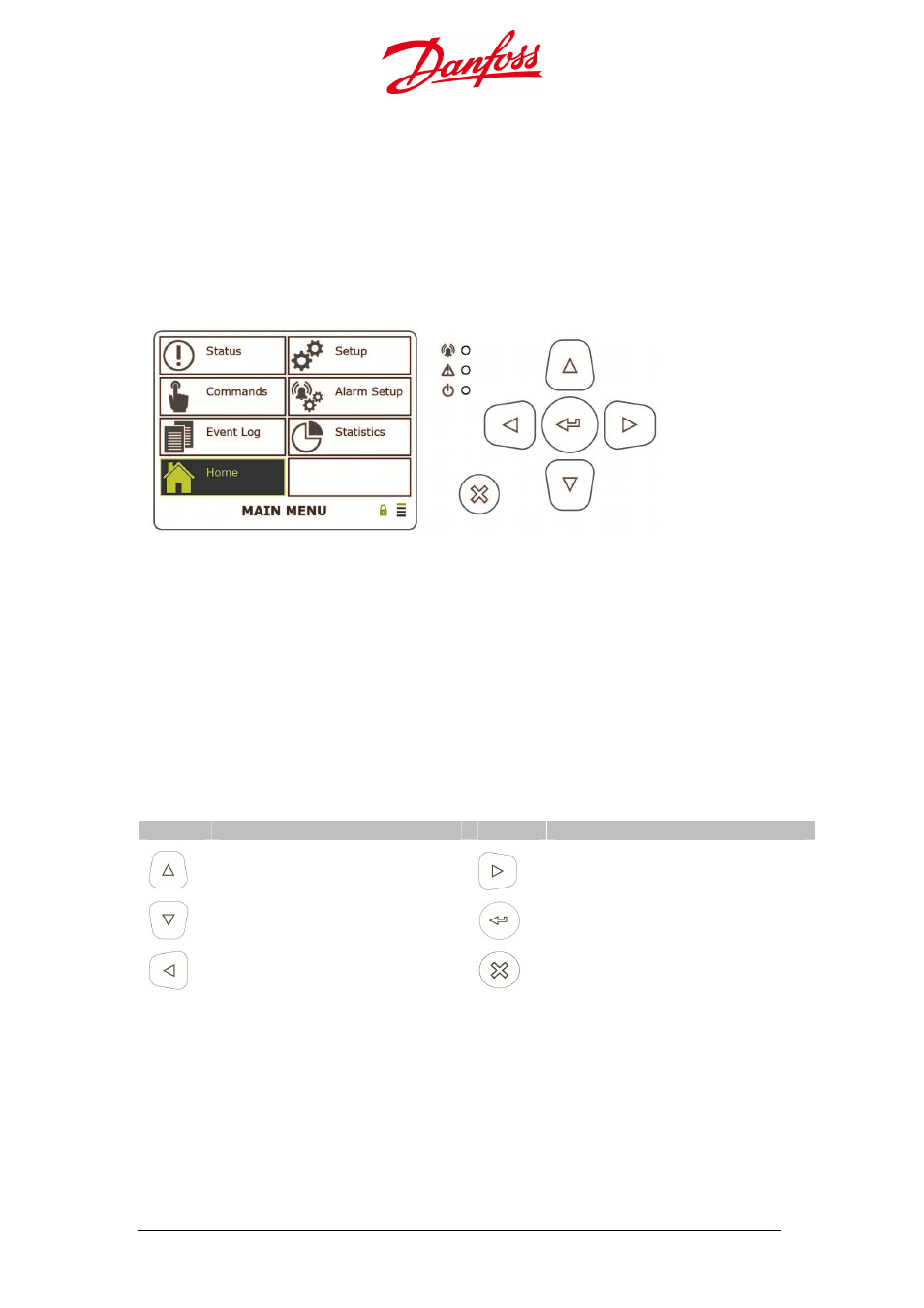

Abbildung 3.1.1: Benutzeroberfläche des Wechselrichters
• Zum Aktivieren des Displays, wenn der Bildschirmschoner aktiv ist (leer), drücken Sie
eine beliebige Taste.
• Bei ausreichender AC-Leistung zeigt das Display den Inbetriebnahme-Bildschirm.
3.1.2.1. Funktionstasten
Die Funktionstasten werden wie folgt verwendet:
Tabelle 3.1: Funktionstasten
Symbol
Funktion
Symbol
Funktion
Nach oben: Nach oben blättern/Wert
erhöhen
Nach rechts: Eine Seite oder einen
Wert nach rechts navigieren
Nach unten: Nach unten
blättern/Wert vermindern
Eingabetaste: Option auswählen/zur
nächsten Ebene gehen
Nach links: Eine Seite oder einen
Wert nach links navigieren
Abbrechen: Vorgang stoppen/Zurück
zum vorherigen Menüpunkt
• Die ausgewählte Option wird immer in Gelb hervorgehoben.
• Wird ein Drücken einer Taste erfasst, ist ein Klick-Geräusch zu hören.
