Installationsanleitung
Serie DLX L00410622-01
3.1.2.2. LED
Neben dem Displaybildschirm befinden sich drei LED. Die obere ist rot, die mittlere ist gelb
und die untere ist grün.
Tabelle 3.2: LED
Symbol
LED
Funktion
Maßnahme
Rot
Fehlfunktion! Wechselrichter in
Abschaltmodus
Sehen Sie in Aktive
Alarme nach.
Grün
&
Gelb
Vorsicht! Wechselrichter funktioniert
weiter, aber auf begrenztem Niveau
Sehen Sie in Aktive
Alarme nach.
Grün
In Betrieb. Wechselrichter speist
Strom in das Netz.
Keine Maßnahme
KEINE
Gelb
Wechselrichter ist AUS (Leistung < 7
W
DC
)
Keine Maßnahme
3.1.2.3. LCD-Display
Zum Navigieren auf dem LCD-Display müssen die sechs Funktionstasten verwendet
werden. Durch Auswahl einer der sieben Optionen im Hauptmenü ist eine weitere
Navigation durch die verschiedenen Untermenüs möglich. Es gibt vier verschiedene
Menüebenen.

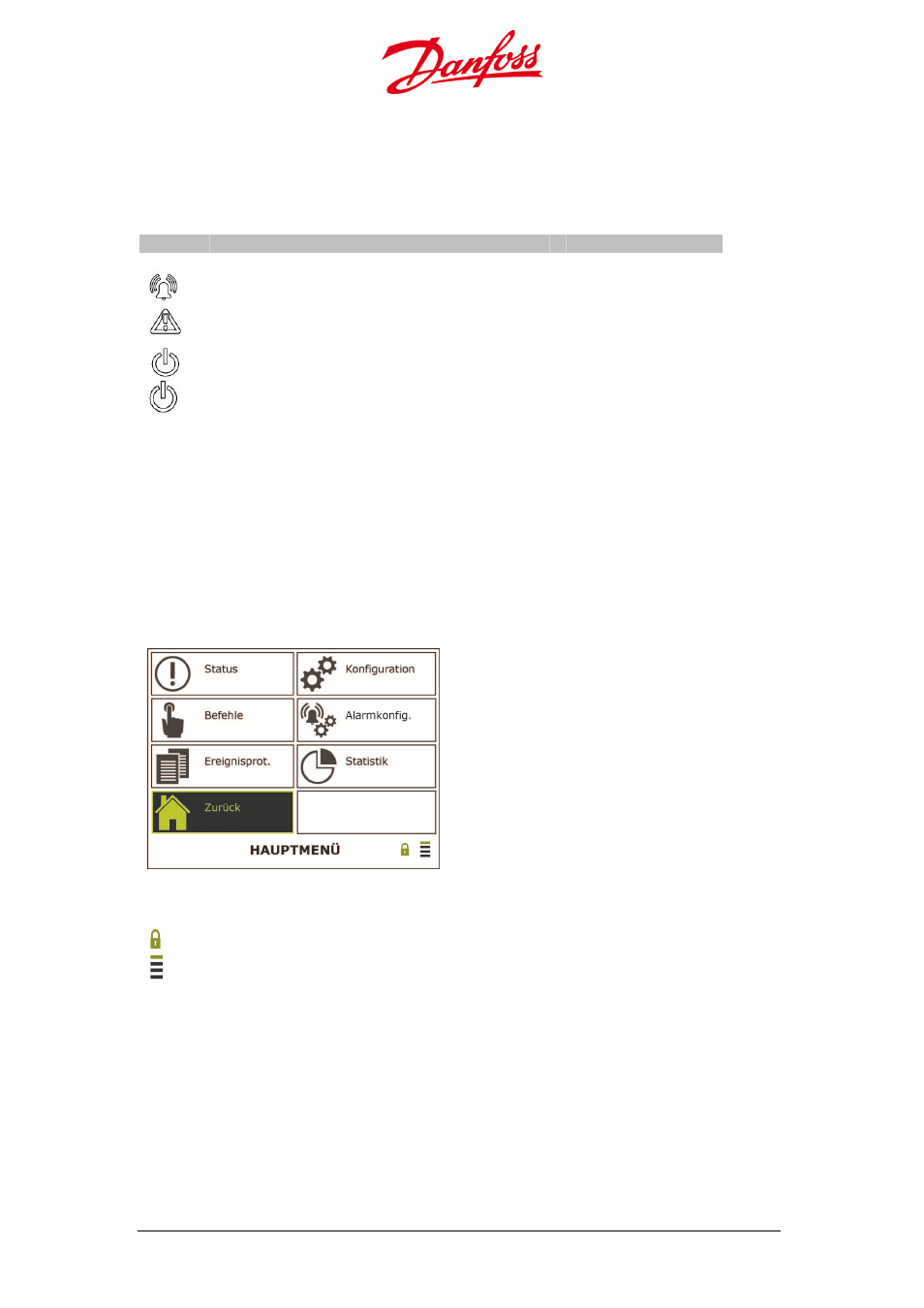

Abbildung 6.2.1: Hauptmenü
Home, Status, Ereignisprotokoll, Statistik:
Die Informationen und Werte sind
schreibgeschützt.
Konfiguration, Befehle, Alarmkonfig:
Die Informationen und Werte können geändert
werden.
Vorhängeschloss: Öffnet sich, wenn das richtige Kennwort eingegeben wird.
Linien: Die Anzahl der hervorgehobenen Linien zeigt die aktuelle Menü-
/Untermenüebene an, wobei die oberste Linie die erste Ebene (Hauptmenü) ist.
