Installationsanleitung Serie DLX L00410622-01

23

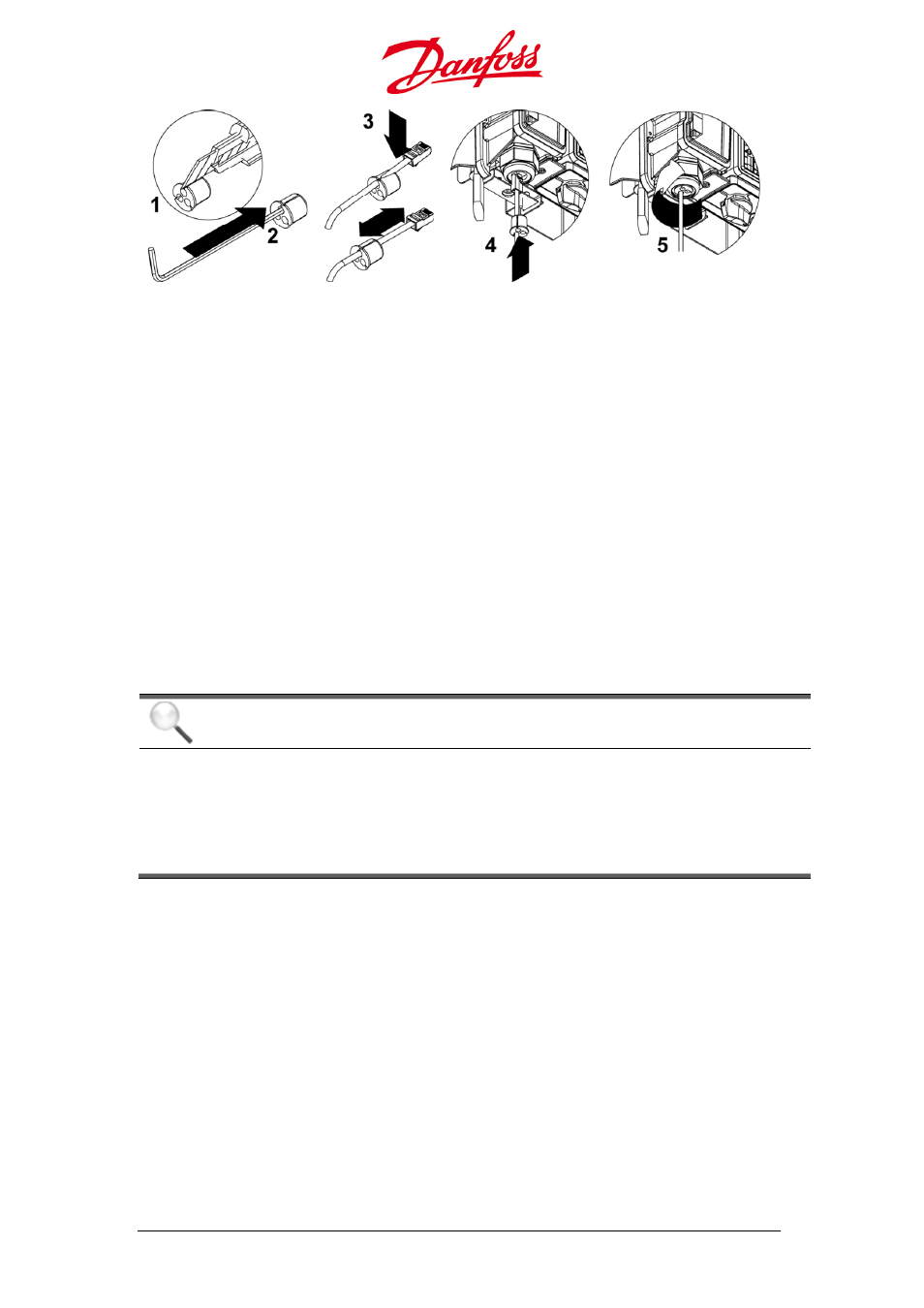

Abbildung 2.4.13: Einsetzen der Netzwerkkabel in die Kabelverschraubung


1. Leiter mit Steckverbinder: Schneiden Sie die Tülle mit einer Breite von etwa 1 mm durch.

Ohne Steckverbinder: Ein Schneiden ist nicht notwendig.

2. Entfernen Sie den Stecker aus dem Inneren der Tülle.
3. Montieren Sie das Kabel im Freiraum. Wiederholen Sie Schritt 1-3 für alle weiteren Kabel.
4. Führen Sie die Einheit in die Kabelverschraubung.
5. Schließen Sie die Kabel an die Klemmen im Anschlussbereich wie folgt an:

- Ethernet:

Stecken Sie das Ethernet-Kabel direkt in die RJ45-Buchse.

- CAN:

Die Leiter müssen an beiden Enden an die gleich beschrifteten
Klemmen angeschlossen werden, d. h. H angeschlossen an H, L
an L usw. Empfohlenes Anzugsmoment ist 0,2 Nm.

- RS485:

Die Leiter müssen an beiden Enden an die gleich beschrifteten
Klemmen angeschlossen werden, d. h. A angeschlossen an A, B
an B usw. Empfohlenes Anzugsmoment ist 0,2 Nm.


6. Ziehen Sie die Kabelverschraubung fest an.

HINWEIS

Abschirmung von Kabeln: Es wird empfohlen, die Abschirmung von Kabeln für
CAN und RS485 mit der GND am Ende des Empfängers anzubringen.
Wenn ein Datenlogger an einen Wechselrichter angeschlossen ist, bringen Sie die
Abschirmung nur am Datenlogger an.
Besteht das System aus zwei oder mehr Wechselrichtern, bringen Sie die
Abschirmung nur am „Master“ an.
