Seite 24
24
Installationsanleitung
Serie DLX L00410622-01

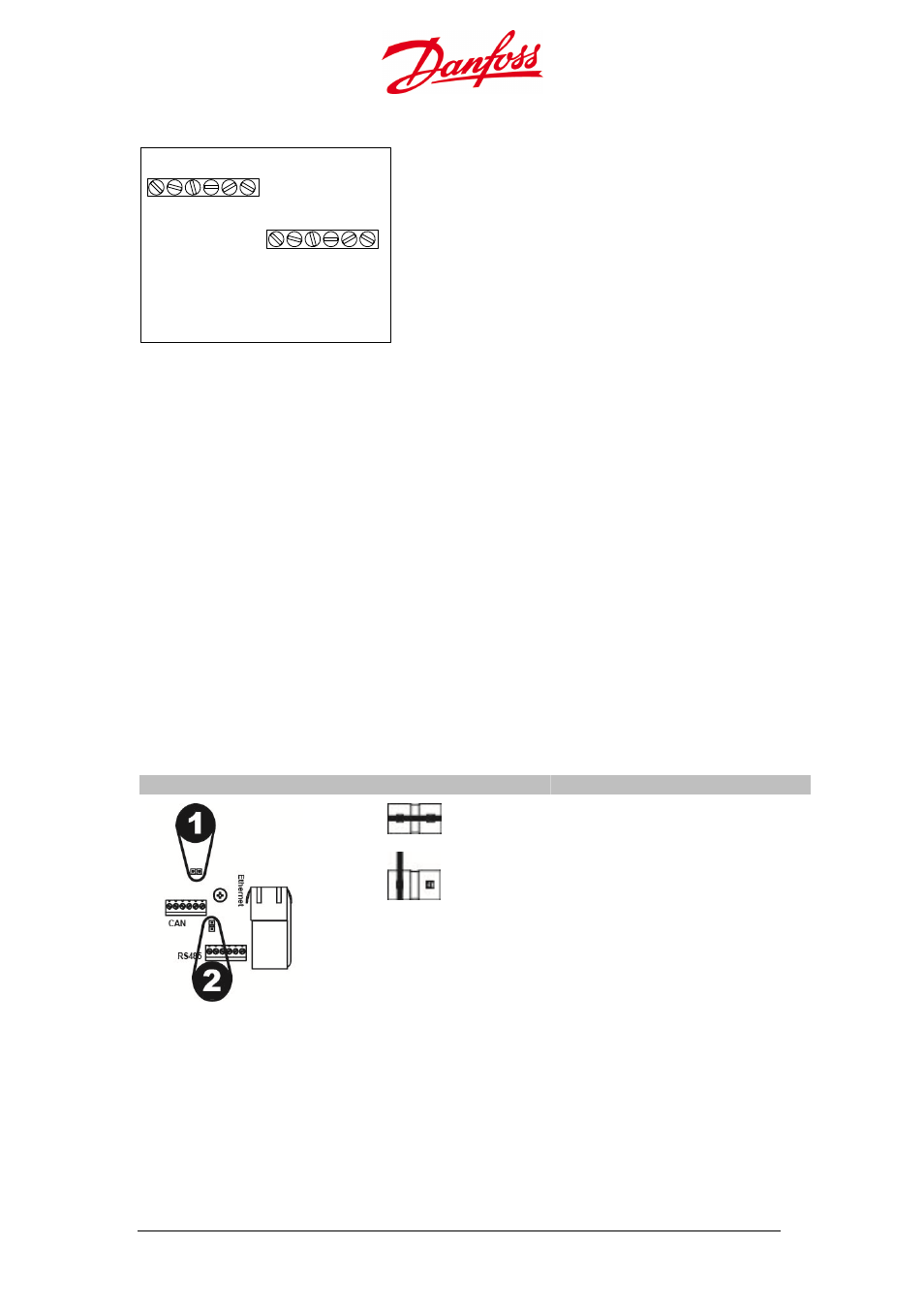

Anschlussbelegung CAN und RS485
2.4.5.2. Position der Drahtbrücke für Abschlusswiderstand
Bei Anschluss mehrerer Wechselrichter aktiviert die Drahtbrücke hinter der CAN/RS485-
Klemme den Abschlusswiderstand, wenn die Stifte terminiert (kurzgeschlossen) werden.
Dies minimiert Signalreflexionen in den Kabeln und hilft, Störungen zu vermeiden.
• Einzelner Wechselrichter: Die zwei Stifte müssen abgeschlossen werden
(Standardeinstellung).
• Mehrere Wechselrichter angeschlossen: Die Master-Slave-Konfiguration erfordert
abgeschlossene Stifte am ersten Wechselrichter und am letzten Wechselrichter in der
Kette. Die Stifte müssen bei den Wechselrichtern zwischen dem ersten und letzten
Wechselrichter in der Kette getrennt werden.
• Zum Trennen der Stifte muss die Drahtbrücke abgezogen und nur an einen der Stifte
gesetzt werden.
• Achten Sie darauf, die Stifte beim Entfernen und Anbringen der Drahtbrücke nicht zu
verbiegen!
Tabelle 2.4.3: Steckbrücke für mehrere Wechselrichter in Kette
Netzwerkverbindung
Drahtbrückenposition
Stifte
1. CAN-Abschlusswiderstand
2. RS485-Abschlusswiderstand
Die Stifte sind abgeschlossen.
Die Stifte sind getrennt.
2.5. Erforderliche Sicherheitsausrüstung
Sicherheitsausrüstung umfasst Schalter und Leistungstrenner, um Stromquellen zu
trennen, Sicherungen oder Leistungstrenner, um Leiter vor Überhitzung zu schützen
und Überspannungsschutz, um die Geräte vor Spannungsstößen zu schützen.
L
H
CO
MG
N
D
L
H
CO
MG
N
D
CAN
A(-
)
B(+)
GN
D
A(-
)
B(+)
GN
D
RS-485
