Kapitel 3 – Bedienfeld 3-109
8. Drücken Sie die Taste ENTER. Für jeden Wert wird 0 oder 00 angezeigt
und der Cursor blinkt unter dem linken Wert (L).
>>Cyan anpassen
L= 0 H= 00 R= 0

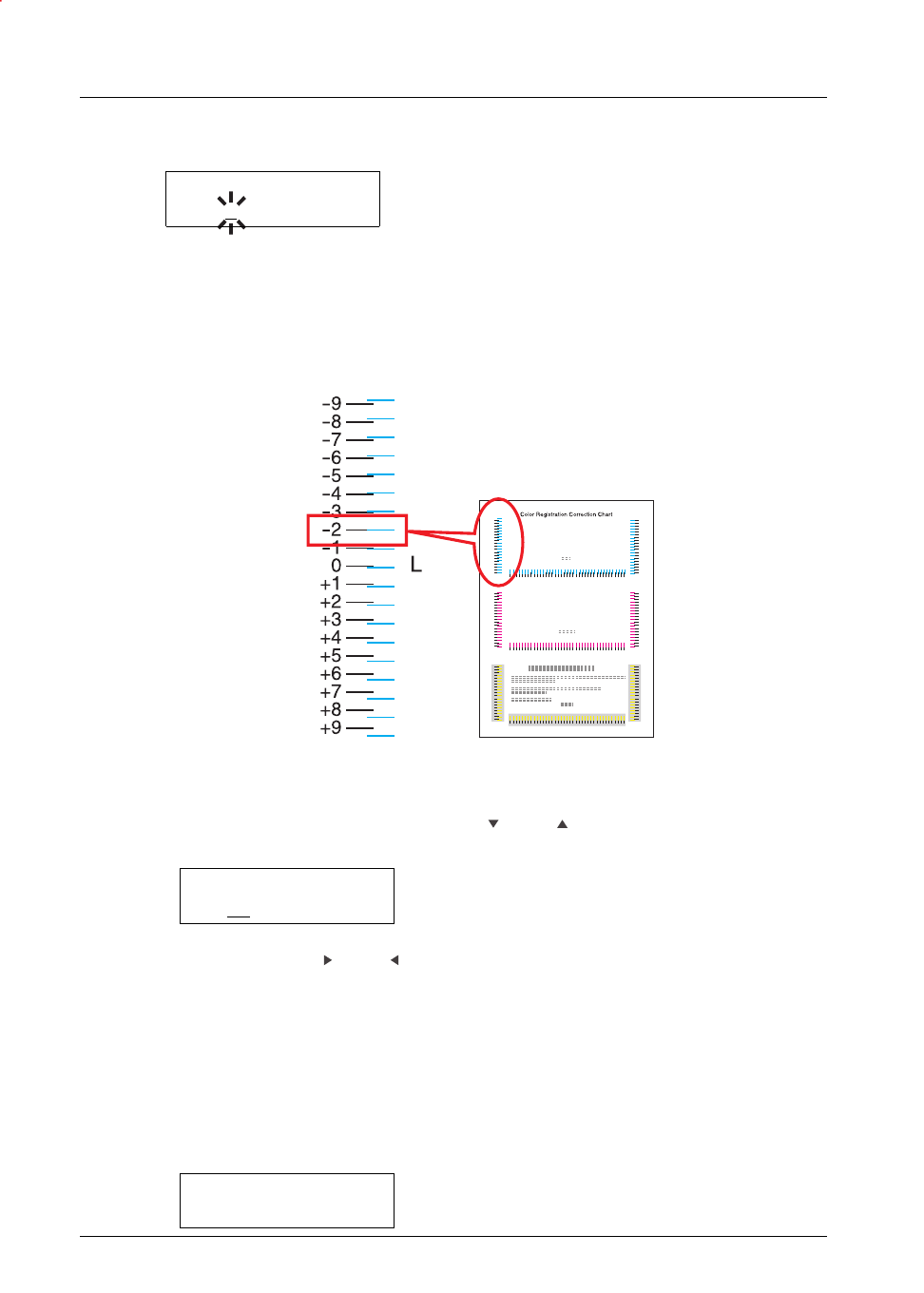

9. Betrachten Sie das linke Druckmuster (L) im Cyan-Bereich des Diagramms
zur Korrektur der Farbausrichtung. Ermitteln Sie die beiden Linien, die zu-
sammen eine gerade Linie ergeben, und notieren Sie den zugehörigen
Wert. In dem nachstehenden Beispiel wäre dies der Wert -2. (Achten Sie
auf das Vorzeichen des jeweiligen Werts – Plus (+) bzw. Minus (–).)
Abbildung 3-17
10. Drücken Sie wiederholt die Taste bzw. , bis der zuvor notierte Wert
angezeigt wird.
>>Cyan anpassen
L=-2 H= 00 R= 0
11. Mit den Tasten bzw. können Sie den Cursor nach rechts bzw. links
verschieben. Ermitteln Sie auf dem Diagramm zur Korrektur der Farbaus-
richtung den horizontalen (H) und rechten (R) Wert für Cyan wie zuvor den
linken Wert (L) und stellen Sie die entsprechenden Werte am Bedienfeld
ein.
12. Drücken Sie die Taste ENTER. Daraufhin erscheint im Display OK? mit
dem eingegebenen Werte. Sind die angezeigten Werte korrekt, bestätigen
Sie mit ENTER.
OK?
L=-2 H= 00 R=+1
