Anhang A – Optionen A-5

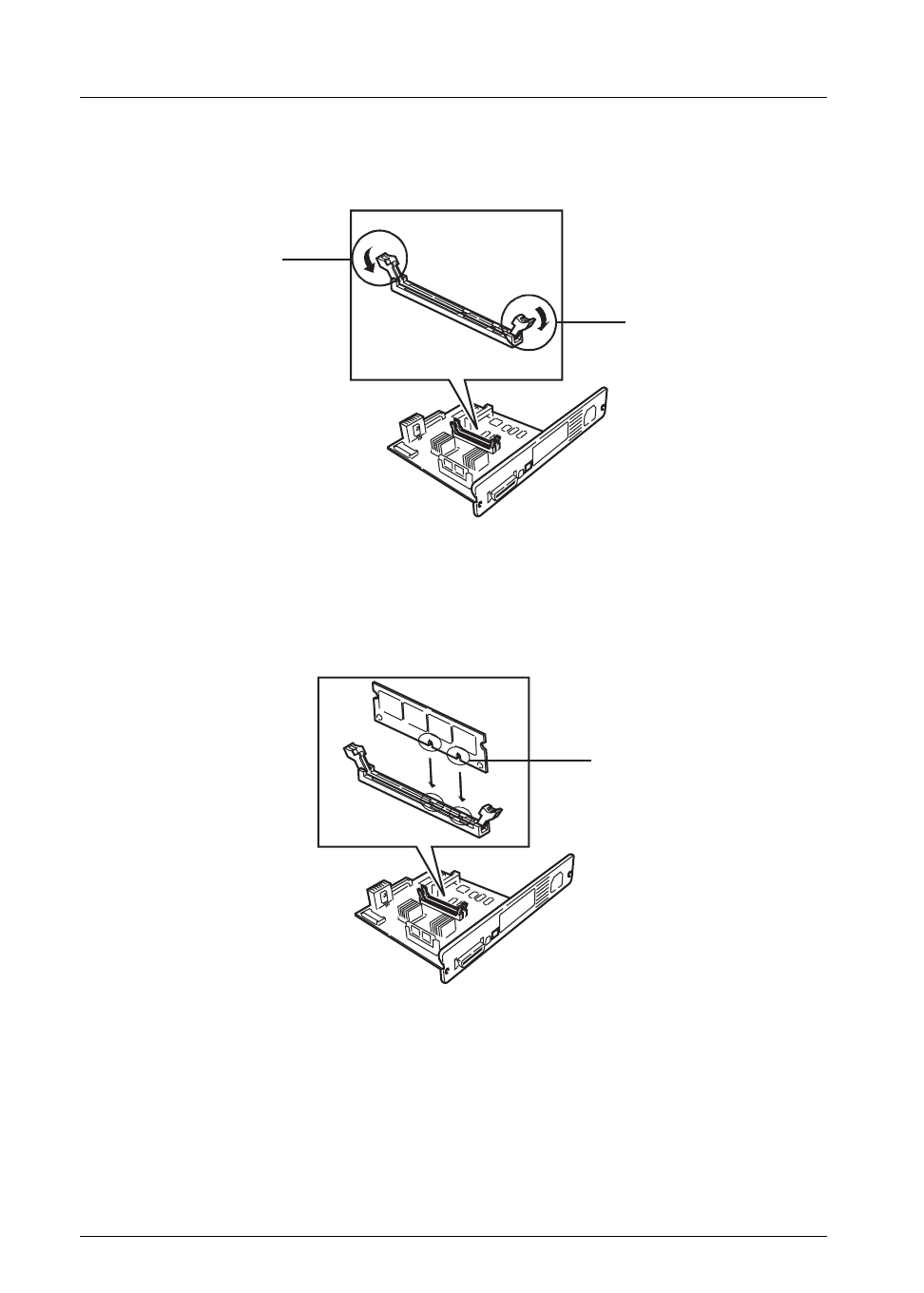

4. Die Halteklammern an den beiden Enden des DIMM-Sockels auf der
Hauptplatine nach außen klappen.
Abbildung A-5
5. Das DIMM-Modul aus der Verpackung nehmen. Das Modul vorsichtig so in
den DIMM-Sockel einstecken, dass die Einkerbungen am DIMM-Modul mit
den entsprechenden Vorsprüngen im Steckplatz fluchten.
Abbildung A-6
Einkerbungen
Halteklammer
Halteklammer
