Kapitel 4 – Fehlerbehebung 4-11
Papierstaus beseitigen
Die Meldung Papierstau erscheint, wenn Papier sich im Papiertransportsystem verklemmt oder gar kein
Papier eingezogen wird. Gleichzeitig wird die Position des Papierstaus (wo genau sich das gestaute Blatt
befindet) angezeigt. Wenn diese Meldung erscheint, geht der Drucker offline. Gestautes Papier entfernen.
Danach geht der Drucker automatisch wieder in Betrieb.
Mögliche Staubereiche

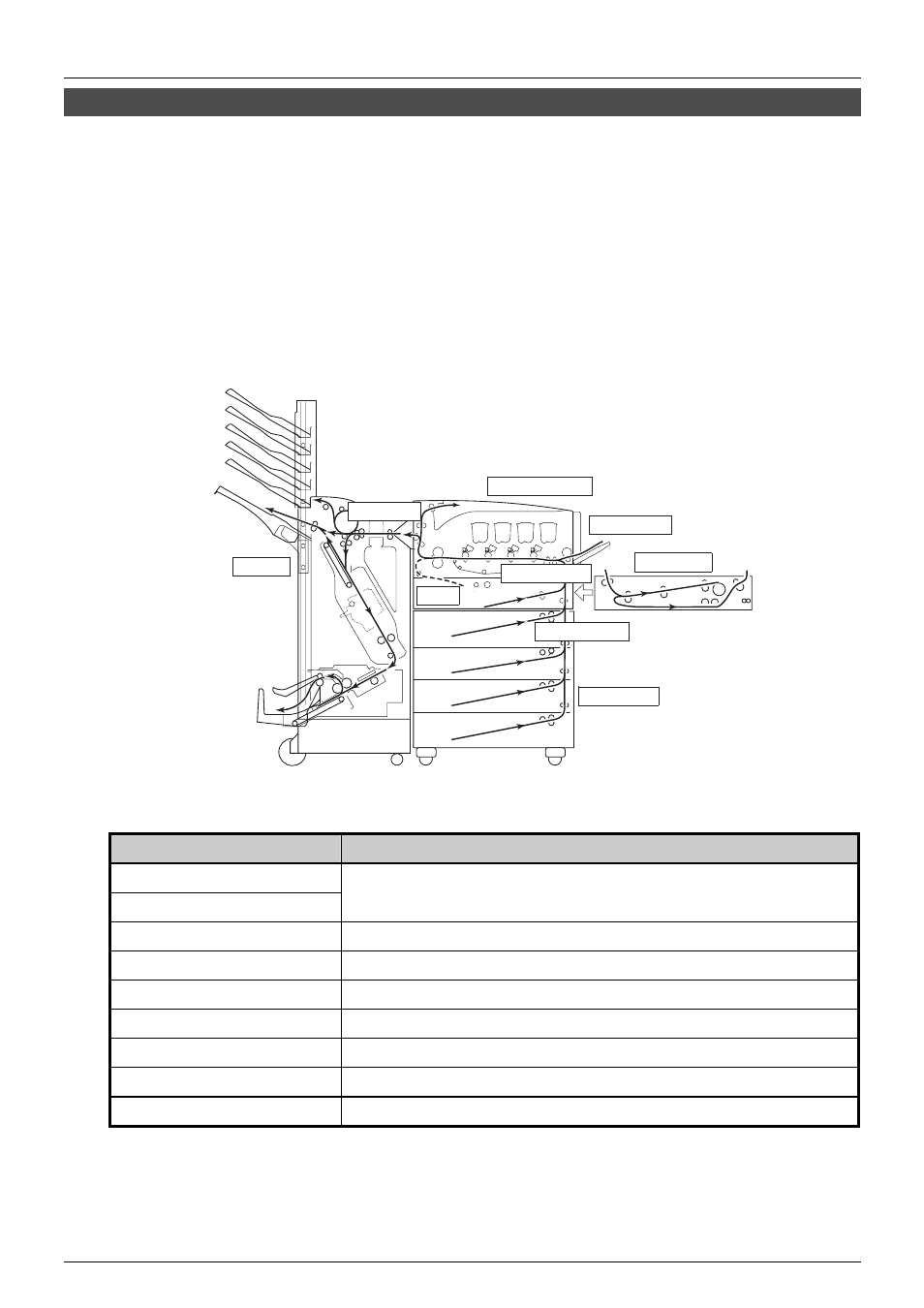

Die nachstehende Abbildung zeigt den Papierweg des Druckers einschließlich Optionen wie beispielsweise
Document Finisher und Duplexeinheit. Die Bereiche, in denen Staus auftreten können, sind in der Abbildung
dargestellt und in
Tabelle 4-7 erläutert. Papierstaus können auch in mehreren Bereichen des Papierwegs
auftreten.
Übertragungseinheit
Linke Abdeckung
Rechte Abdeckung 1
Universalzufuhr
Duplexeinheit
Rechte Abdeckung #
Finisher
Kassette
Papierzuführung
DU-640 (Duplexeinheit)
Abbildung 4-1
Tabelle 4-7
Lage des Papierstaus Verweis
Rechte Abdeckung #
Übertragungseinheit
Siehe Abschnitt Papierstau – Rechte Abdeckung auf Seite 4-15.
Kassette # Siehe Abschnitt Papierstau – Papierkassette # auf Seite 4-13.
Universalzufuhr Siehe Abschnitt Papierstau – Universalzufuhr auf Seite 4-14.
Duplexeinheit Siehe Abschnitt Papierstau – Duplexeinheit auf Seite 4-14.
Rechte Abdeckung 1 Siehe Abschnitt Papierstau – Rechte Abdeckung auf Seite 4-15.
Papierzuführung Siehe Abschnitt Papierstau – Papierzuführung auf Seite 4-17.
Linke Abdeckung Siehe Abschnitt Papierstau – Linke Abdeckung auf Seite 4-18.
Finisher Siehe Abschnitt Papierstau – Optionale Einheit auf Seite 4-19.
