TA Triumph-Adler CLP 4526 - Handbuch (Seite 154)

A-4 Erweiterungsspeichermodule

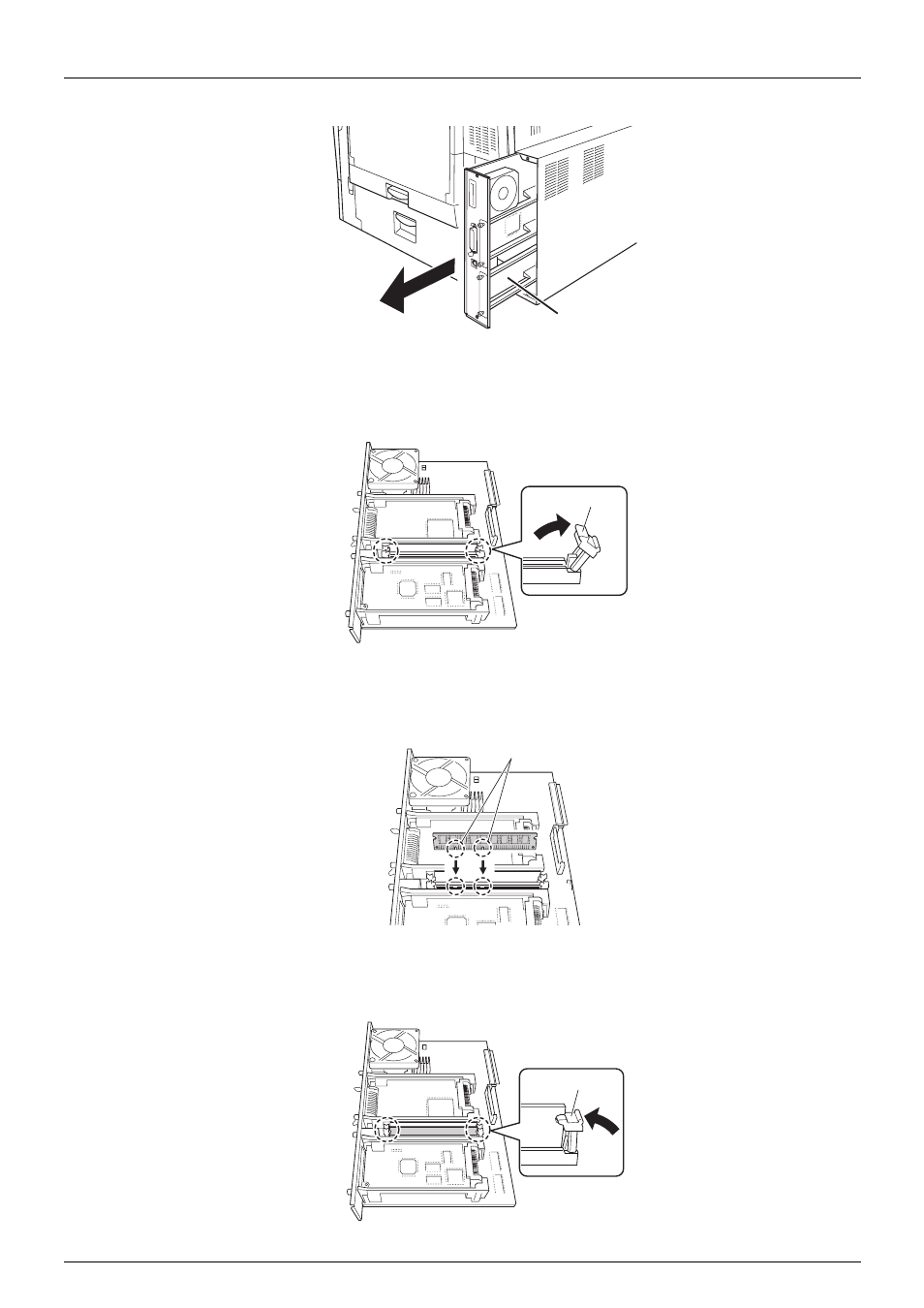

3. Hauptplatine vorsichtig herausziehen.
Abbildung A-4
4. Die Halteklammern an den beiden Enden des DIMM-Sockels auf der Hauptplatine nach außen klappen.
Abbildung A-5
5. Das DIMM-Modul aus der Verpackung nehmen. Das Modul vorsichtig so in den DIMM-Sockel einstecken,
dass die Einkerbungen am DIMM-Modul mit den entsprechenden Vorsprüngen im Steckplatz fluchten.
Abbildung A-6
6. Die Klammern am DIMM-Steckplatz schließen, damit das DIMM-Modul fest sitzt.
Abbildung A-7
Einkerbungen
Halteklammern
Halteklammern
Hauptplatine
