1-4 Bestandteile und Funktionen
Bestandteile und Funktionen
Dieser Abschnitt enthält Erläuterungen und Illustrationen zu den verschiedenen Druckerbestandteilen und
ihren Funktionen. Machen Sie sich mit den Bezeichnungen und Funktionen dieser Teile vertraut, um sie
fehlerfrei bedienen und mit optimaler Leistung arbeiten zu können.
Vorderansicht

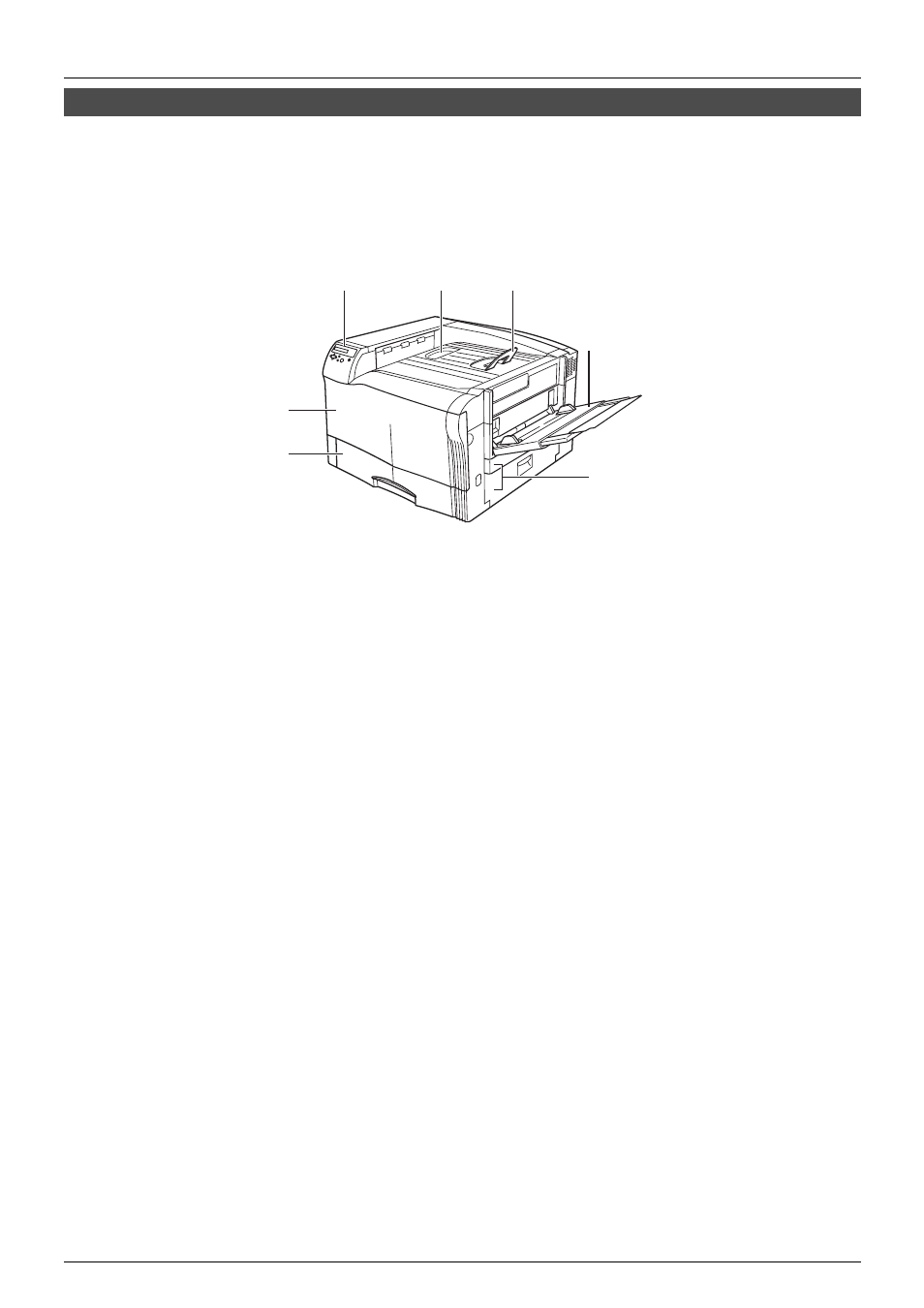

Abbildung 1-1
1 Bedienfeld
Wird für den Aufruf von Druckerfunktionen benutzt und zeigt den jeweiligen Status des Druckers an.
2 Vordere Abdeckung
Diese Abdeckung muss beispielsweise geöffnet werden, wenn ein Tonerbehälter oder der Resttoner-
behälter ausgewechselt oder ein Papierstau beseitigt werden muss.
3 Papierkassette
Die Kassette fasst bis zu 500 Blatt im Format A5 bis A3.
4
Universalzufuhr
Die Universalzufuhr fasst bis zu 150 Blatt in Standard- oder Sonderformaten. Klarsichtfolien, Um-
schläge etc. müssen über dieses Fach zugeführt werden.
5 Papieranschlag
Wenn dieser Anschlag hochgeklappt ist, können auch größere Drucke nicht aus dem Drucker fallen.
6 Druckablage oben (Face-down)
In diese Ablage werden die Drucke mit der Schriftseite nach unten ausgegeben.
7 Rechte Abdeckung
Diese Abdeckung muss geöffnet werden, wenn ein Papierstau beseitigt werden muss.
