ITALIANO
RQT9476
39
13
• Spegnere tutti i componenti prima di effettuare qualsiasi
collegamento.
• Per collegare gli apparecchi, fare riferimento alle relative
istruzioni per l’uso.

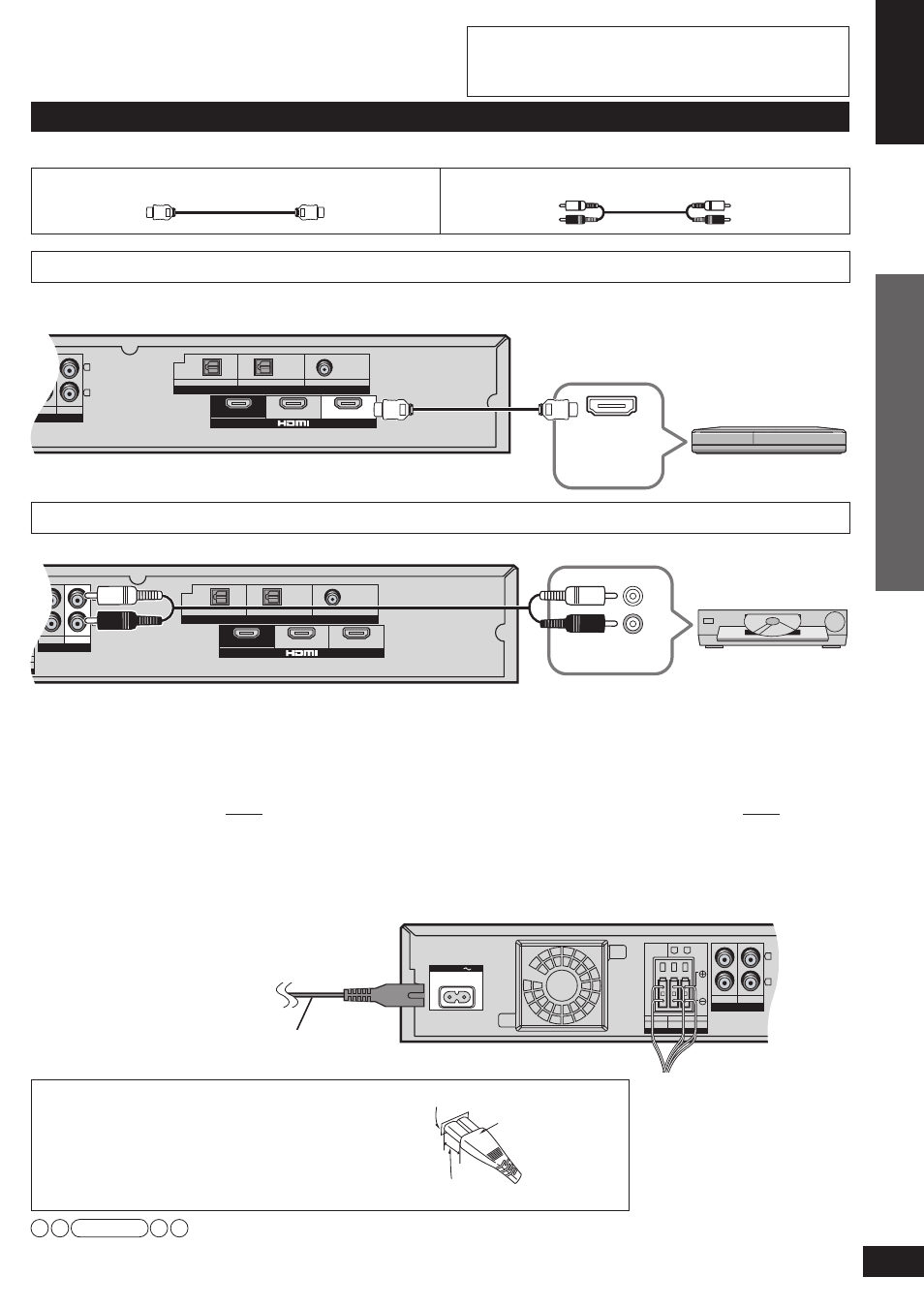

Collegamenti del sistema Home Theather/Collegamento dell’alimentazione CA
Altri collegamenti
Cavo di collegamento
Cavo HDMI (non incluso) Cavo di collegamento stereo (non incluso)
Collegamento di un secondo set di apparecchi che supportano HDMI
✽ Vedere pagina 10 per collegare il sistema al televisore.
TV
TV OUT
OPTICAL 1 OPTICAL 2 COAXIAL
TV AUX 2 AUX 3
BD/DVD IN AUX 1
AUX 4
AUDIO IN
R
L
DIGITAL IN
Amplifi catore
Lettore di dischi Blu-
Ray/registratore DVD
e altri dispositivi
HDMI
Uscita audio/
video
Collegamento di apparecchi audio (lettore CD e altri dispositivi)
TV
TV OUT
OPTICAL 1 OPTICAL 2 COAXIAL
TV AUX 2 AUX 3
BD/DVD IN AUX 1
AUX 4
AUDIO IN
R
L
DIGITAL IN
Amplifi catore
Uscita audio
L
R
Lettore CD e altri
dispositivi
Collegare il cavo di alimentazione CA una volta collegati tutti gli altri cavi.
Questo sistema consuma circa 0,4 W quando il cavo di alimentazione è collegato alla presa di corrente domestica (0,1 W circa
(modalità HDMI off) (
➜ pagina 21)). Per risparmiare energia elettrica quando si prevede di non utilizzare il sistema per un periodo di
tempo prolungato, scollegarlo dalla presa di alimentazione per uso domestico.
Spegnere il sistema prima di scollegare il cavo di alimentazione CA.
Collegamento dell’alimentazione CA
AC IN
SPEAKERS
SUBWOOFER
TV AUX 4
AUDIO IN
3 Ω 4 Ω
FRONT
R
R
L
L
Amplifi catore
Presa di alimentazione per
uso domestico
(CA da 220 V a 240 V, 50 Hz)
Cavo di alimentazione
CA (incluso)
Inserimento di un connettore
Anche se il connettore è inserito perfettamente,
a seconda del tipo di presa utilizzato, la parte
anteriore del connettore potrebbe sporgere come
mostrato nella fi gura.
Non sussiste tuttavia alcun problema per l’utilizzo
del sistema. Presa dell’apparecchio
Connettore
Circa 6 mm
• Il cavo di alimentazione CA incluso è destinato soltanto all’utilizzo con questo sistema. Non utilizzarlo con altri apparecchi.
Inoltre, non utilizzare il cavo di alimentazione CA per altri apparecchi con questo sistema.
Nota
Collegamento
