FRANÇAIS
RQT9476
57
AC IN
SPEAKERS
SUBWOOFER
TV TV OUT
OPTICAL 1 OPTICAL 2 COAXIAL
TV AUX 2 AUX 3
BD/DVD IN AUX 1 AUX 4
AUDIO IN
3 Ω 4 Ω
FRONT
R
R
L
L
DIGITAL IN
Ce système (Meuble)

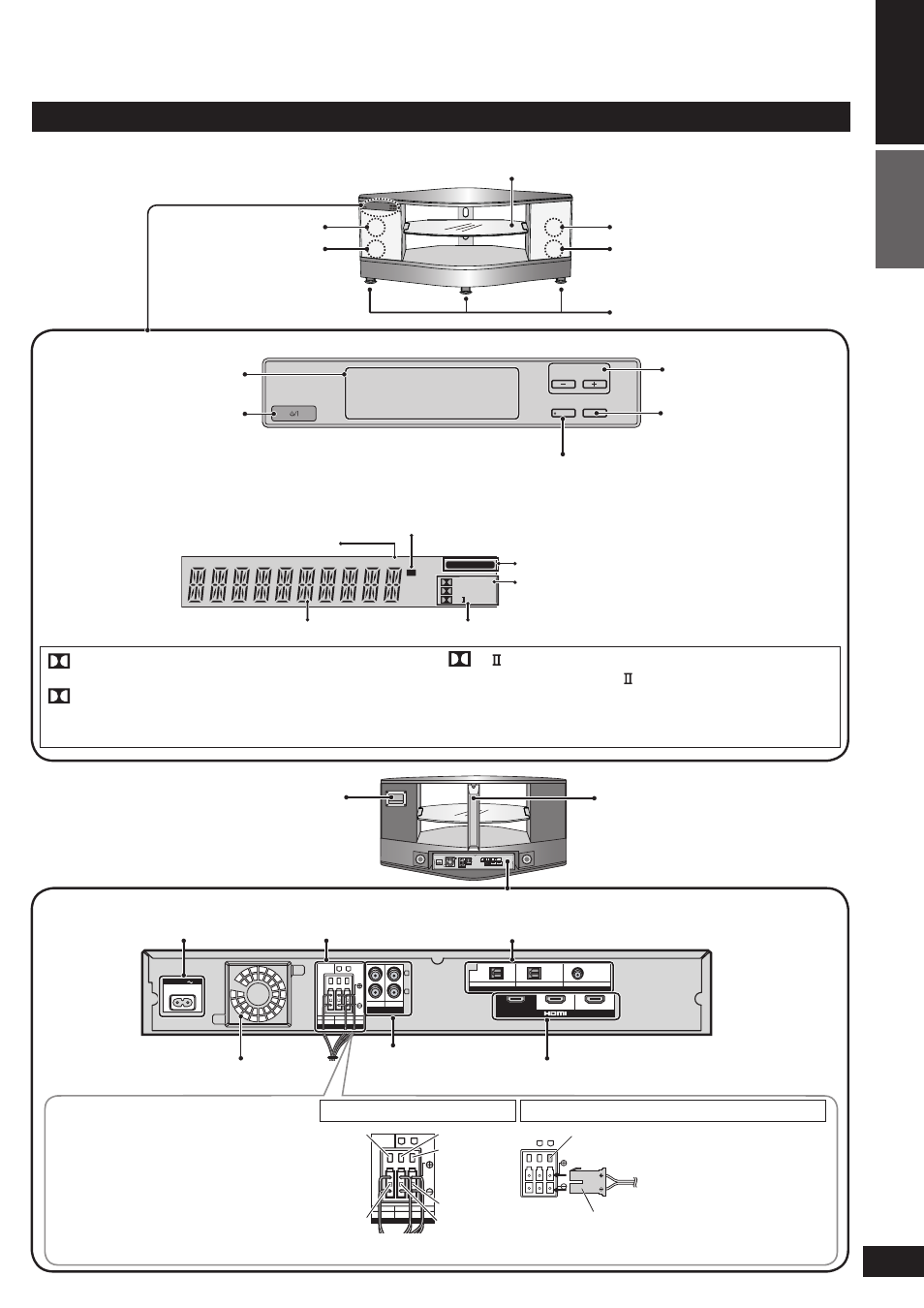

Guide des commandes
Bornes d’enceinte
Les enceintes sont déjà branchées. Ne
touchez pas aux connecteurs, sauf en
cas de nécessité absolue.
Si les connecteurs sont déconnectés,
reportez-vous aux illustrations sur la
droite pour les reconnecter.
Connexion des connecteurs Comment fi xer les connecteurs
Les connecteurs et bornes sont
identifi és par des codes couleur
et ne peuvent être insérés que
dans un sens. Insérez chaque
connecteur dans la borne de couleur
correspondante jusqu’à ce qu’un
« clic » indique qu’il est correctement
positionné.
SPEAKERS
SUBWOOFER
3 Ω 4 Ω
FRONT
R L L R
Bornes d’enceinte Entrée CA (➜ page 13) Borne d’entrée numérique (➜ pages 10 à 12, 19)
Borne d’entrée audio
(
➜ pages 10, 12 13)
Borne HDMI (➜ pages 10, 11, 13, 19)
Orifi ce d’évacuation (Ventilateur)
Violet
Violet
Blanc
Rouge
Blanc
Rouge
Bornier de connexion
Connecteur
(Amplifi cateur)
Borne pour émetteur numérique Cache câbles
Subwoofer
(caisson de basse)
Enceinte avant (gauche)
Subwoofer (caisson de basse)
Enceinte avant (droite)
Étagère en verre
Roulette/Roulettes pour plateau
Face avant
Face arrière
(Affi cheur)
PCM
W
DIGITAL DTS
PL
SFC VS
DIGITAL INPUT
Signal surround numérique/Champ sonore ( ➜ ci-dessous, page 17)
Lorsque le signal d’entrée est numérique
Lorsque le signal d’entrée est en PCM ou que
le réglage du signal d’entrée est défi ni sur PCM
(
➜ page 23)
Affi chage général
Lorsque le signal d’entrée est également défi ni
sur DTS (
➜ page 23)
Lorsque l’émetteur numérique fonctionne ( ➜ page 14)
Pour l’utilisation de la fonction « WHISPER-MODE SURROUND »
(
➜ page 20)
DIGITAL : Sources Dolby Digital
DTS : Sources DTS
VS : Lorsque la fonction Dolby Virtual Speaker
(enceinte virtuelle Dolby) est activée
SFC : Lorsque vous utilisez un mode SFC
PL : Lorsque vous utilisez un décodeur Dolby
Pro Logic (lors de l’utilisation de la
fonction Dolby Virtual Speaker sur une
source stéréo 2 canaux)
Préparatifs
VOLUME
WHISPER-MODE
SURROUND
INPUT
SELECTOR
Affi cheur (➜ ci-dessous) Réglage du volume
(
➜ page 16)
« INPUT SELECTOR »
(sélecteur d’entrée)
(
➜ page 16)
(Panneau de commande)
Interrupteur d’attente/marche
(8) (➜ page 16)
Appuyer sur cet interrupteur pour commuter l’appareil
du mode d’attente au mode de marche et vice versa.
En mode d’attente, l’appareil continue de consommer
une petite quantité de courant.
5
Guide des commandes
