FRANÇAIS
RQT9476
64
12
SPEAKERS
SUBWOOFER
TV
TV OUT
OPTICAL 1 OPTICAL 2 COAXIAL
TV AUX 2 AUX 3
BD/DVD IN AUX 1
AUX 4
AUDIO IN
3 Ω 4 Ω
FRONT
R
R
L
L
DIGITAL IN

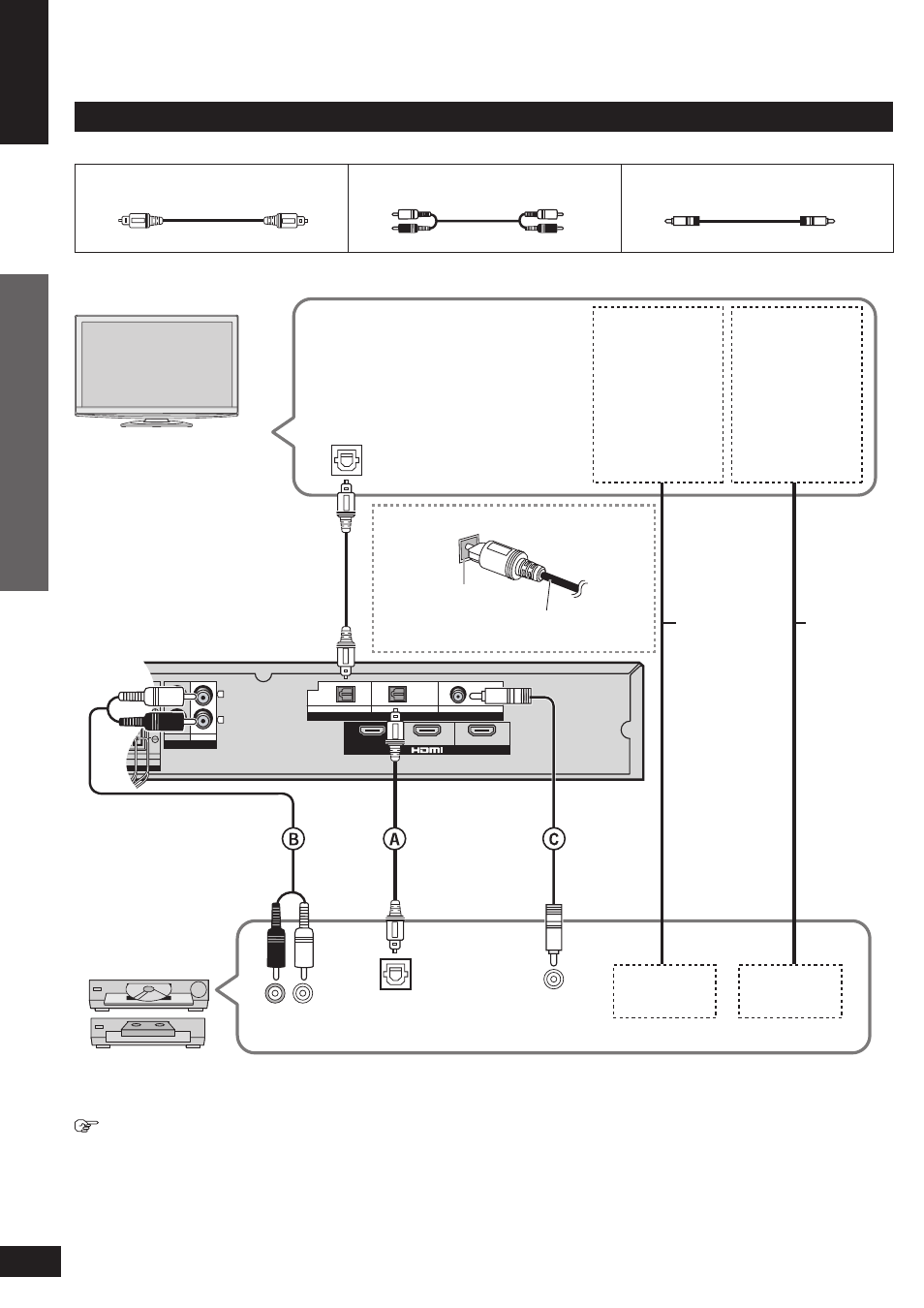

Raccordement d’un appareil non équipé d’une borne HDMI (lecteur DVD, magnétoscope, etc.)
Câble de raccordement
TV
Sortie audio
numérique
(optique)
Raccordez le câble
vidéo directement
de l’autre appareil
au téléviseur.
VIDEO IN AUDIO IN
Utilisez ce
raccordement pour
profi ter de l’audio
de l’appareil via les
haut-parleurs du
téléviseur même
lorsque votre
système est en
mode veille.
Câble
vidéo Câble
audio
Amplifi cateur
R L
Sortie audio
VIDEO OUT AUDIO OUT
Sortie audio
numérique
(optique)
Raccordements pour home cinéma
Sortie audio
numérique
(coaxiale)
Lecteur DVD,
Magnétoscope, etc.
Câble fi bre optique (non inclus) Câble de raccordement stéréo
(non inclus) Câble coaxial (non inclus)
• Reportez-vous au mode d’emploi de l’appareil que vous raccordez pour connaître le type de câble vidéo à utiliser.
Effectuez le raccordement A, B ou C selon ce qui convient pour votre appareil.
Pour raccorder un enregistreur DVD avec magnétoscope intégré
(Si l’enregistreur DVD est doté de bornes de sortie DVD/VHS, effectuez les branchements suivants.)
Effectuez le raccordement ci-dessus A pour la borne de sortie DVD.
Effectuez le raccordement ci-dessus B pour la borne de sortie DVD/VHS.
Raccordement du câble fi bre optique
Regardez attentivement
la forme et insérez-le
correctement dans la
borne.
Ne le tordez pas !
Raccordements pour home cinéma
Branchement
