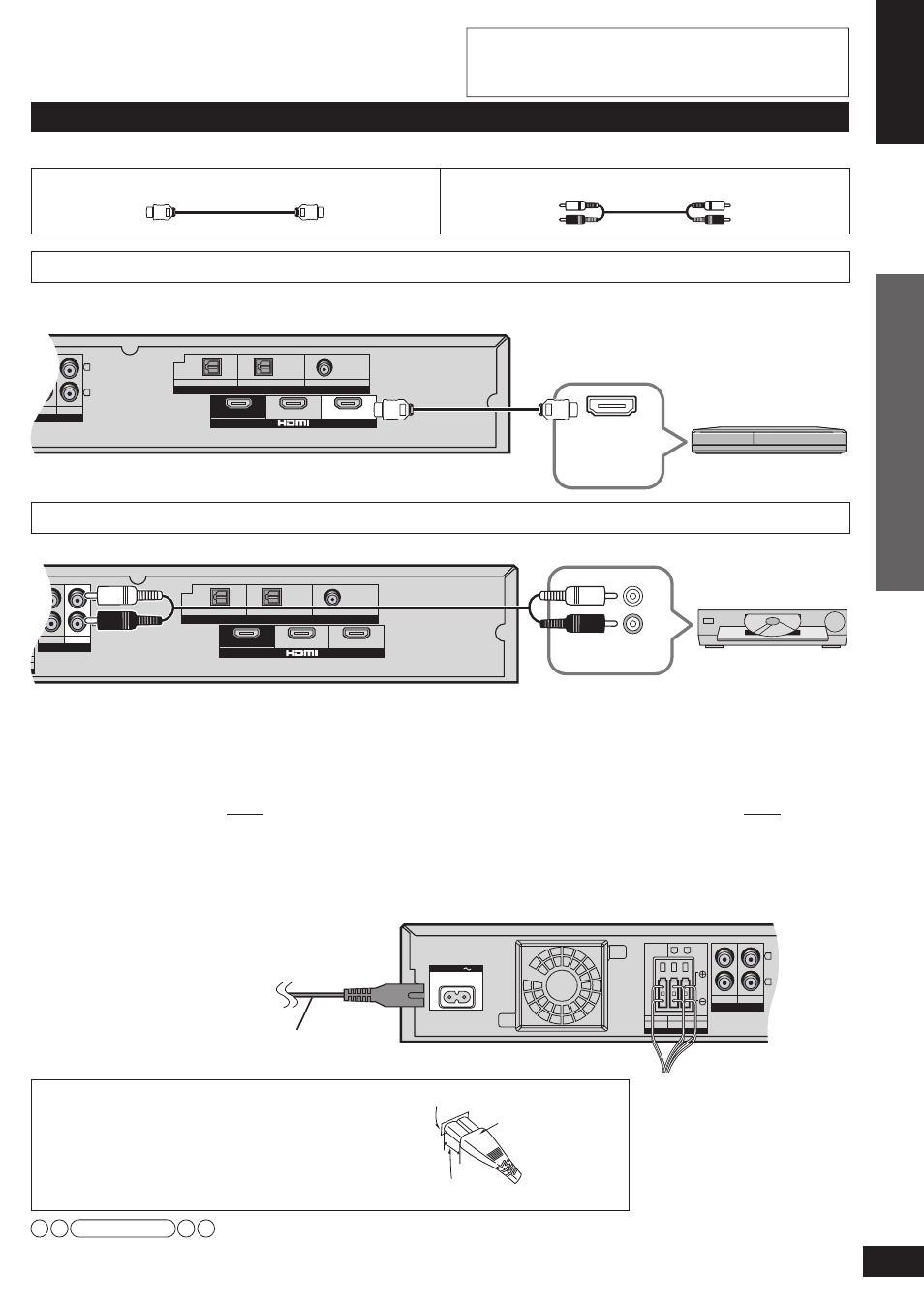

Home Theater aansluitingen/Aansluiting stroomsnoer
Aansluiting
Andere aansluitingen
Aansluitkabel
HDMI-kabel (niet meegeleverd) Stereo phono kabel (niet meegeleverd)
Een tweede installatie aansluiten die HDMI ondersteunt
✽ Zie bladzijde 10 om dit systeem aan de TV aan te sluiten.
TV
TV OUT
OPTICAL 1 OPTICAL 2 COAXIAL
TV AUX 2 AUX 3
BD/DVD IN AUX 1
AUX 4
AUDIO IN
R
L
DIGITAL IN
Versterker
Blu-ray disk-speler/
DVD-recorder, enz.
HDMI
Video-/Audio-
uitgang
Aansluiting van geluidsapparatuur (cd-speler, enz.)
TV
TV OUT
OPTICAL 1 OPTICAL 2 COAXIAL
TV AUX 2 AUX 3
BD/DVD IN AUX 1
AUX 4
AUDIO IN
R
L
DIGITAL IN
Versterker
Audio-uitgang
L
R
CD-speler, enz.
Sluit het stroomsnoer aan nadat alle andere kabels aangesloten zijn.
Dit systeem verbruikt ongeveer 0,4 W wanneer de netspanningskabel op het stopcontact is aangesloten (ongeveer 0,1 W (HDMI uit)
(
➜ bladzijde 21)). Om stroom te besparen wanneer het systeem gedurende een lange periode niet gebruikt wordt, haalt u de stekker
uit het stopcontact.
Verzeker u ervan dit systeem uit te zetten voordat u de stekker uit het stopcontact haalt.
Aansluiting stroomsnoer
AC IN
SPEAKERS
SUBWOOFER
TV AUX 4
AUDIO IN
3 Ω 4 Ω
FRONT
R
R
L
L
Versterker
Stopcontact
(AC 220 V tot 240 V, 50 Hz)
Stroomsnoer
(meegeleverd)
Invoeren van connector
Zelfs wanneer de connector perfect ingevoerd is,
afhankelijk van het type aansluiting dat gebruikt
wordt, kan het voorste gedeelte van de connector
uitsteken zoals in de tekening getoond wordt.
Maar het systeem kan gewoon gebruikt worden.
Aansluitingsgat toestel
Connector
Ong. 6 mm
• Het meegeleverde stroomsnoer mag alleen met dit systeem worden gebruikt. Gebruik het niet met andere apparaten.
Gebruik het stroomsnoer ook niet voor andere apparaten met dit systeem.
Opmerking
• Schakel alle onderdelen uit voordat u de aansluitingen
maakt.
• Om de installatie aan te sluiten, raadpleegt u de
betreffende gebruiksinstructies.
