FRANÇAIS
RQT9476
65
13

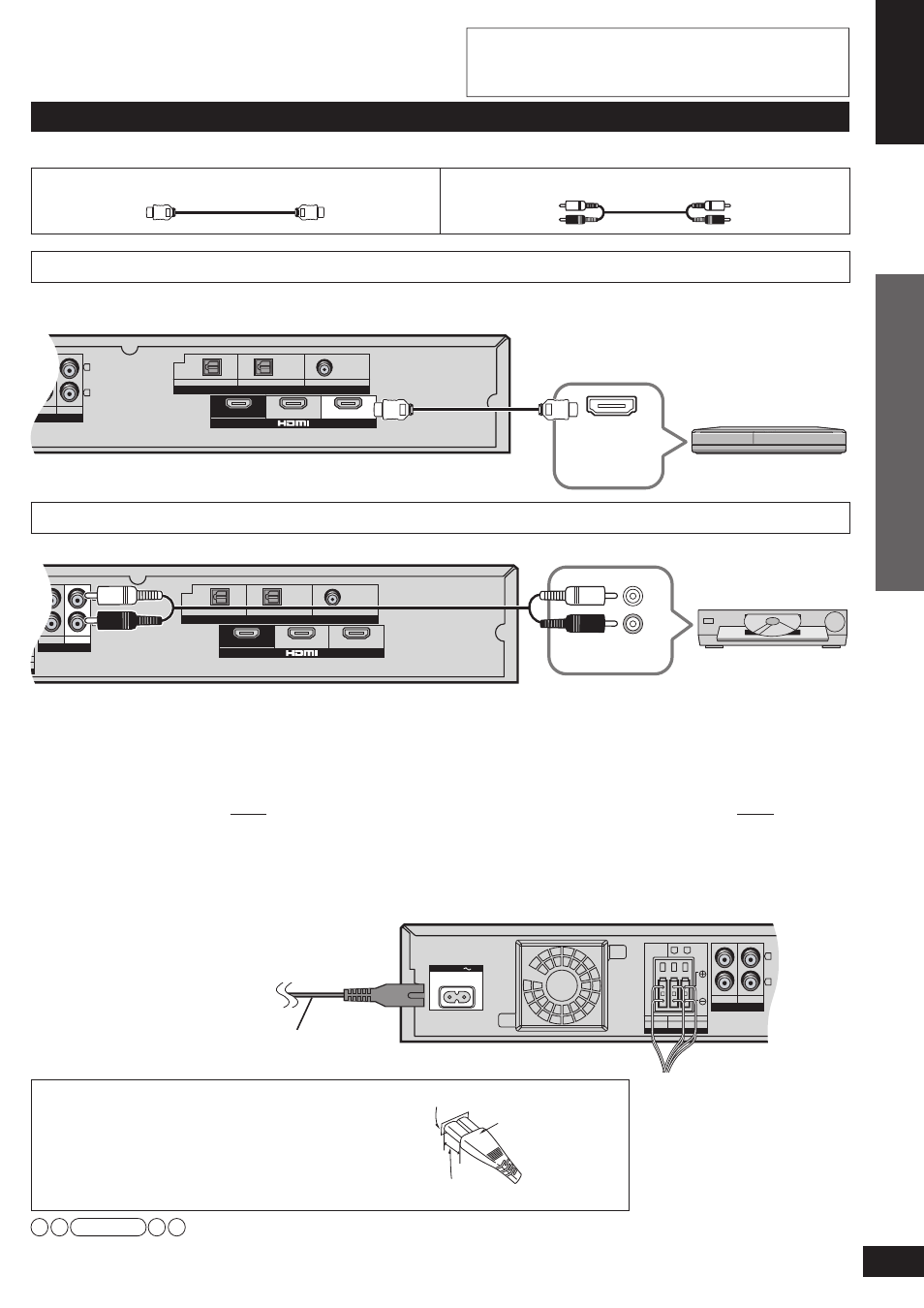

Raccordements pour home cinéma/Branchement de l’alimentation
Autres raccordements
Câble de raccordement
Câble HDMI (non inclus) Câble stéréo phono (non inclus)
Pour raccorder un deuxième ensemble d’appareils prenant en charge le HDMI
✽ Reportez-vous à la page 10 pour savoir comment raccorder ce système à un téléviseur.
TV
TV OUT
OPTICAL 1 OPTICAL 2 COAXIAL
TV AUX 2 AUX 3
BD/DVD IN AUX 1
AUX 4
AUDIO IN
R
L
DIGITAL IN
Amplifi cateur
Lecteur Blu-ray/
enregistreur DVD, etc.
Sortie
vidéo/audio
HDMI
Pour raccorder des appareils audio (lecteur de CD, etc.)
TV
TV OUT
OPTICAL 1 OPTICAL 2 COAXIAL
TV AUX 2 AUX 3
BD/DVD IN AUX 1
AUX 4
AUDIO IN
R
L
DIGITAL IN
Amplifi cateur
Sortie audio
L
R
Lecteur de CD, etc.
Raccordez le cordon d’alimentation après avoir branché tous les autres câbles.
Ce système consomme environ 0,4 W lorsque le cordon d’alimentation est branché sur une prise secteur (environ 0,1 W avec le
mode HDMI désactivé) (
➜ page 21). Pour faire des économies d’énergie, si vous prévoyez de ne pas utiliser le système pendant
une période assez longue, débranchez-le de la prise d’alimentation secteur.
Assurez-vous de mettre ce système hors tension avant de débrancher le cordon d’alimentation.
Branchement de l’alimentation
AC IN
SPEAKERS
SUBWOOFER
TV AUX 4
AUDIO IN
3 Ω 4 Ω
FRONT
R
R
L
L
Amplifi cateur
Prise d’alimentation secteur
(CA 220 V à 240 V, 50 Hz)
Cordon
d’alimentation (inclus)
Insertion du connecteur
Même si le connecteur est parfaitement inséré,
la partie avant de la fi che peut éventuellement
dépasser selon le type de prise utilisé, comme le
montre l’illustration.
Cela ne pose toutefois aucun problème pour utiliser
le système. Prise de l’appareil
Connecteur
Environ 6 mm
• Le cordon d’alimentation fourni ne doit être utilisé qu’avec ce système. Ne l’utilisez pas avec d’autres appareils.
De même, n’utilisez pas de cordon d’alimentation provenant d’un autre appareil avec ce système.
• Avant d’effectuer tout raccordement, mettez tous les
composants hors tension.
• Pour raccorder les composants respectifs, reportez-vous
aux modes d’emploi qui les accompagnent.
Remarque
Branchement
