NEDERLANDS
RQT9476
90
12
SPEAKERS
SUBWOOFER
TV
TV OUT
OPTICAL 1 OPTICAL 2 COAXIAL
TV AUX 2 AUX 3
BD/DVD IN AUX 1
AUX 4
AUDIO IN
3 Ω 4 Ω
FRONT
R
R
L
L
DIGITAL IN

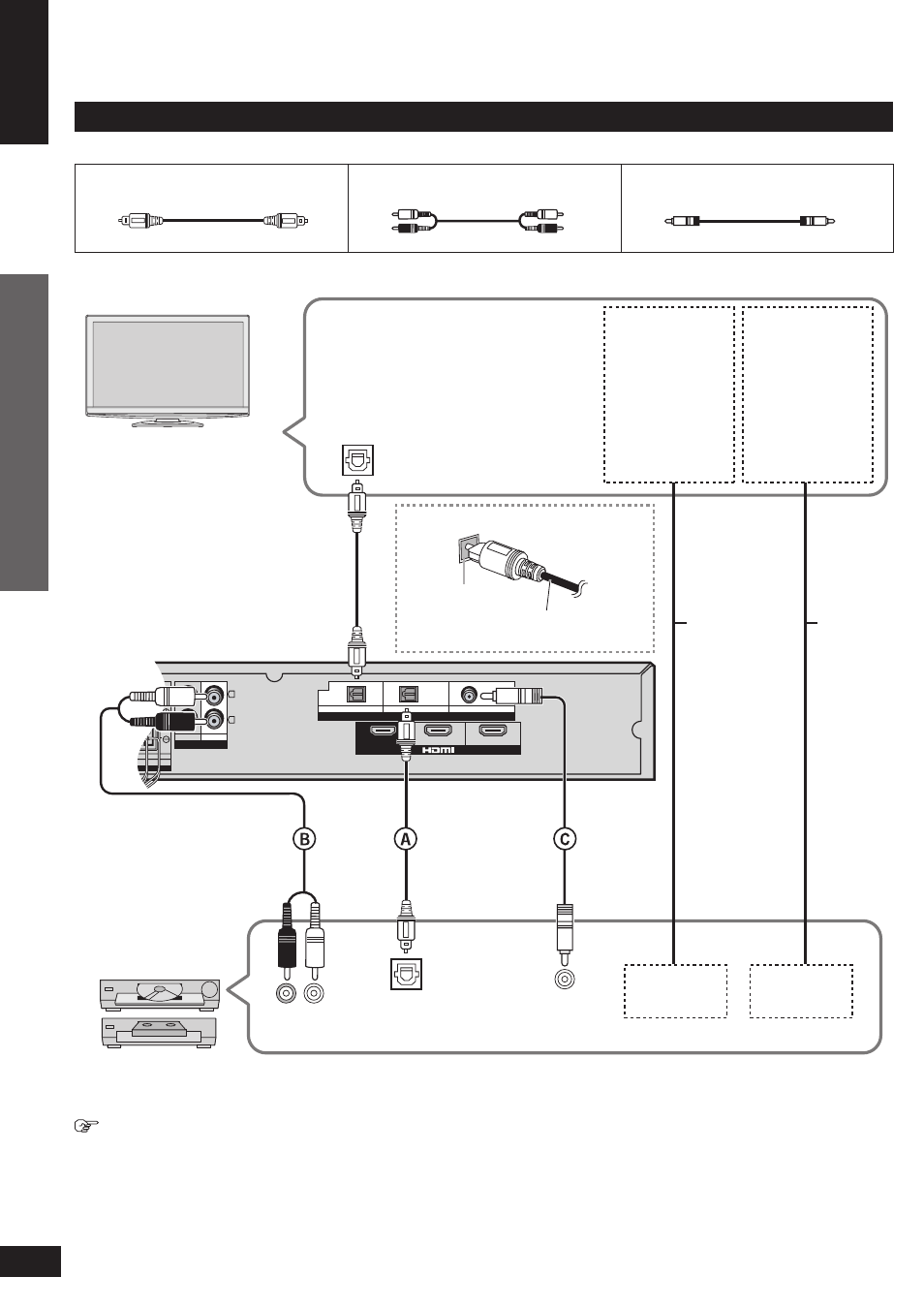

Aansluiting van toestellen zonder HDMI-terminal (DVD-speler, videorecorder, enz.)
Aansluitkabel
TV
Digitale
audio-uitgang
(optisch)
Sluit de videokabel
direct aan de
televisie aan
vanaf de andere
toestellen.
VIDEO IN AUDIO IN
Gebruik deze
aansluiting zodat
geluid van de
installatie via de
luidsprekers van
de televisie kan
worden gehoord,
zelfs wanneer dit
systeem in de
stand-bymodus
staat.
Videokabel Audiokabel
Versterker
R L
Audio-uitgang
VIDEO OUT AUDIO OUT
Digitale audio-
uitgang
(optisch)
Home Theater aansluitingen
Aansluiting
Digitale audio-
uitgang
(coaxiaal)
DVD-speler,
videorecorder,
enz.
Optische vezelkabel
(niet meegeleverd) Stereo phono kabel
(niet meegeleverd) Coaxiale kabel (niet meegeleverd)
• Raadpleeg de bedieningsinstructies van de installatie die u aansluit voor het juiste type videokabel.
Maak de aansluiting volgens A, B of C naar gelang de geschiktheid voor de installatie.
Om een DVD-recorder aan te sluiten met ingebouwde videorecorder
(Wanneer de DVD-recorder de DVD uitgangsterminal heeft en de DVD/VHS uitgangsterminal, maakt u de volgende
aansluitingen.)
Maak de bovenstaande aansluiting A voor de DVD uitgangsterminal.
Maak de bovenstaande aansluiting B voor de DVD/VHS uitgangsterminal.
Aansluiting van de optische vezelkabel
Bekijk de vorm en
installeer het op
de juiste manier in
de terminal.
Niet buigen!
Home Theater aansluitingen
