DEUTSCH
RQT9476
Aufstellen und Zusammenbau des Racks
Anschluss
8

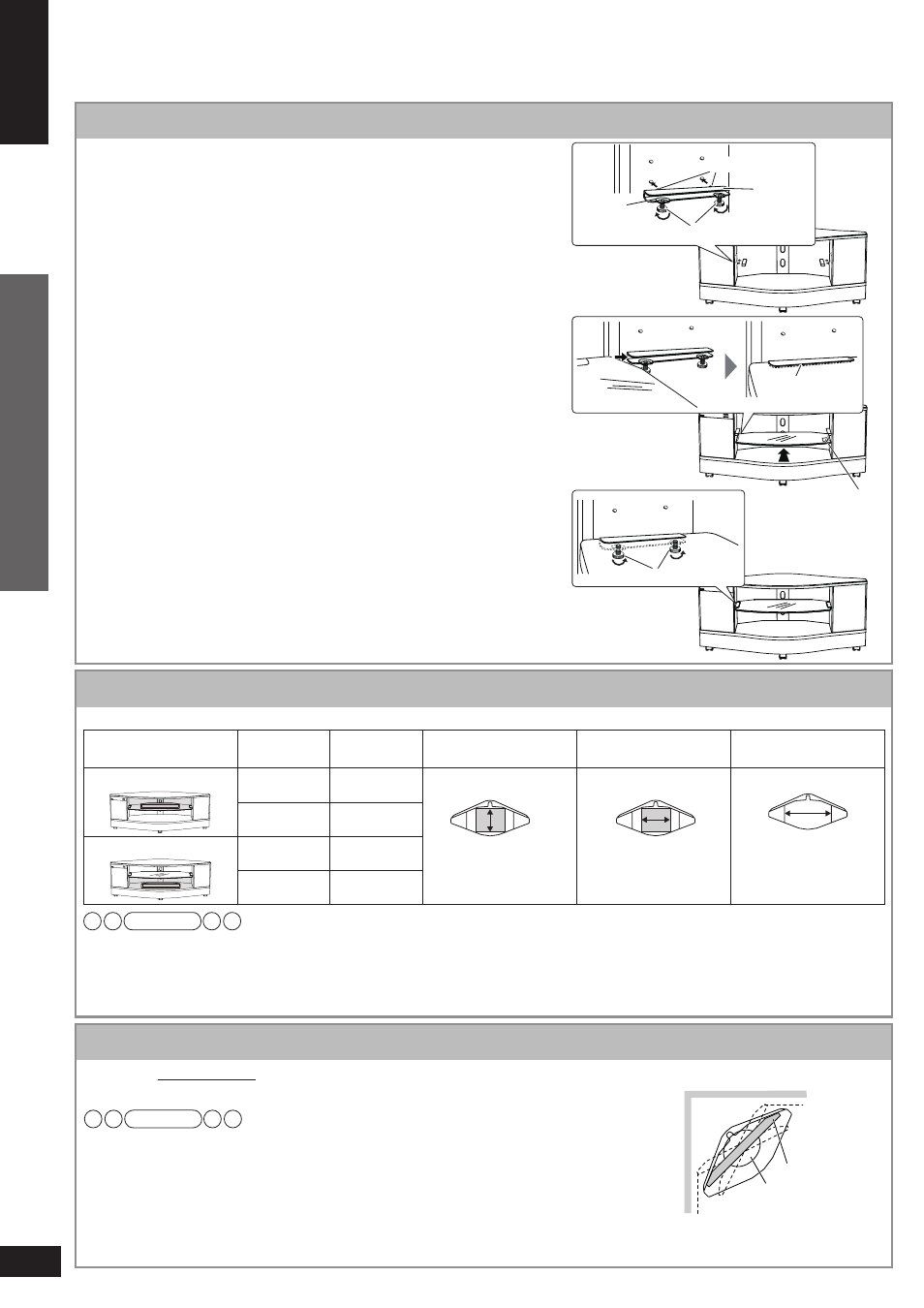

Montage des Glasfachs
1
Lösen Sie die Glasfach-Befestigungsschrauben
(mitgeliefert), und passen Sie die Stifte der
Glashalterungen (mitgeliefert) in die Vorbohrungen
im Rack ein.
• Achten Sie darauf, dass Sie die Halterung in die rechten und
linken Vorbohrungen von gleicher Höhe stecken.
• Der Einlegeboden kann auf 2 verschiedene Höhen eingestellt
werden.
• Stecken Sie die Glashalterung in andere Vorbohrungen, um die
Höhe zu ändern.
• Wenn Sie den Einlegeboden nicht montieren, bewahren Sie
diesen an einem sicheren Ort auf.
2
Führen Sie das Glasfach (mitgeliefert) von vorn
aus zwischen die Glashalterungen ein.
• Schieben Sie den Glasfach mit dem Etikett nach oben rechts
ein.
• Vergewissern Sie sich vor dem Einführen sicher, dass sich das
Glasfach zwischen den beiden Glashalterungen befi ndet.
• Bringen Sie das Glasfach so an, dass seine Antirutsch-Aufl agen
von den Glashalterungen verdeckt werden.
3
Ziehen Sie die Glasfach-Befestigungsschrauben
von unten aus an.
• Ziehen Sie die Glasfach-Befestigungsschrauben fest an, so dass
der Glasboden nicht mehr verrutscht.
• Sie können die Schrauben leichter anziehen, wenn Sie den
Glasboden leicht anheben.
Von unten anziehen.
Etikett
Antirutsch-Auflage
(perforierte Seite)
Glasfach
Lösen
Sie die
Schrauben
so weit. Glasfach-Befestigungsschrauben
Glashalterung
Stifte
Innenseite des Racks
Installation des Fernsehgerätes
(Bitte beachten Sie zudem die Bedienungsanleitung Ihres TV-Gerätes.)
Empfohlen: 42" oder kleiner
Platzieren Sie den Fernsehstandfuß auf die Mitte der oberen Abdeckplatte des Racks.
• Stellen Sie keine Geräte von mehr als 80 kg auf die obere Abdeckplatte.
• Der Fernsehstandfuß ist u. U. separat erhältlich.
• Heben Sie das Fernsehgerät an, wenn Sie es auf das Rack platzieren. Verschieben kann die Oberfl äche der
Abdeckplatte beschädigen.
(Bitte beachten Sie auch die Bedienungsanleitung des TV-Gerätes.)
• Wenn Sie einen drehbaren Standfuß verwenden, halten Sie einen Abstand zur Wand, damit das Fernsehgerät
beim Drehen nicht an die Mauer stößt.
• Dieses System ist nicht magnetisch abgeschirmt. Das Rack ist nicht geeignet für Fernsehgeräte mit Bildröhre.
(Ansicht der Aufstellung von oben)
Platzieren Sie
den Standfuß
so, dass das
TV-Gerät
beim Drehen
nicht die
Wand berührt.
Wand
TV
Standfuß
Hinweis
Aufstellen und Zusammenbau des Racks
Geräte, die auf den Einlegeboden gestellt werden
Einheit (mm)
Position des Gerätes Position des
Glasbodens
Höhe des
Fachs
Max. Tiefe des
platzierten Gerätes
Empfohlene Breite
des Gerätes
Breite des Fachs
Oberes Fach A
Oben 117
430 610
Unten 144
Unteres Fach B
Oben 147
Unten 114
• Stellen Sie keine Geräte von mehr als 12 kg in das obere A und untere Fach B.
• Es können Bildstörungen auftreten, wenn Sie Aufnahmegeräte, wie einen DVD-Recorder usw. in das obere Fach A stellen.
Stellen Sie diese Geräte in das untere Fach B, falls eine Störung auftritt.
• Wenn Sie Geräte in Betrieb nehmen, deren wärmeableitenden Entlüftungsschlitze sich auf der Rückseite befi nden, stellen Sie
sicher, dass diese Entlüftungsschlitze nicht durch den Kabelkanal (Rückseite des Racks, Mitte) verdeckt werden.
(Ansicht von oben)
Rückseite
Vorderseite
Hinweis
340
