Demontage der drucklagerseite (kugellagerpumpen) – Goulds Pumps 3600 - IOM Benutzerhandbuch
Seite 58
371C
160
168
333A
250
355
122
353
100
9. Entfernen Sie die Innenlagerabdeckung (160), die Innenlabyrinthdichtung (333A) und die Innenlager-
Abdeckungsschrauben (371C).
10. Entfernen Sie die Dichtungsplattenmuttern (355) und die Gleitringdichtung (250).
Weitere Informationen erhalten Sie vom Hersteller der Gleitringdichtung.

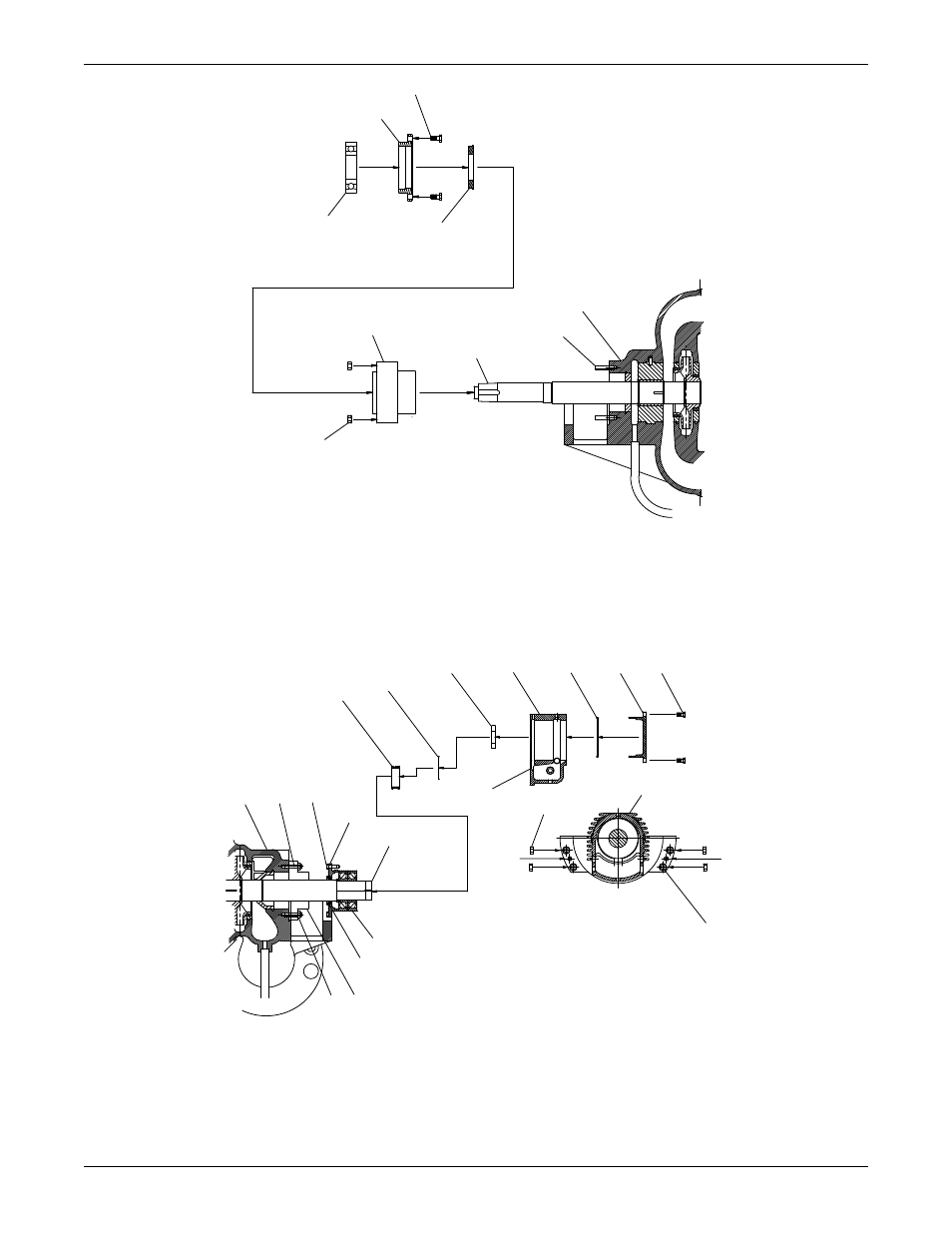

Demontage der Drucklagerseite (Kugellagerpumpen)
100 353 371C
160
122
112A
333A
250
355
443B 382
136
134
114 360A
360A
371C
427J
469J
134
469J
371T
1. Lösen Sie die Abdeckungsschrauben (371C) und entfernen Sie die drucklagerseitige Außenabdeckung
(109A). Lösen Sie die Innenabdeckung (160) und die Abdeckungsschrauben Bolzen (371C).
Die Lagergehäusedichtungen (360A) bleiben auf den Abdeckungen (109A oder 160).
2. Entfernen Sie die Passstifte (469J) zwischen Lagergehäuseflansch und Kopfflansch.
Der Verbindungspunkt zwischen den beiden Gehäusen wird als Sattel bezeichnet.
